Teste de Carga – Prova Carga Estática

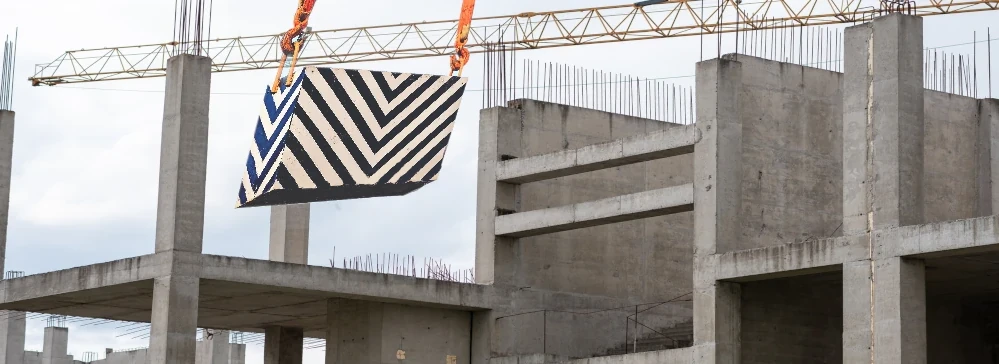

FONTE: FREEPIK AUT
Nome Técnico: Execução Prova de Carga Estática (Teste de Carga ou Teste Dinâmico) em Estruturas de Concreto - NBR 9607 e Elaboração de Relatório Técnico com Emissão de ART
Referência: 193350
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Teste de Carga – Prova Carga Estática:
A Execução da Prova de Carga Estática (Teste de Carga) em Estruturas de Concreto e Elaboração de Relatório Técnico com Emissão de ART conforme NBR 9607 estabelece os requisitos e os procedimentos gerais a serem observados no planejamento e na execução de provas de carga estáticas em estruturas de concreto.
A NBR 9607 se aplica à realização de prova de carga em estruturas de edificações. pontes, pontilhões, viadutos e passarelas.
Estruturas não contempladas na NBR 9607, como portuárias, reservatórios, silos e outras, devem ser objeto de plano de prova de carga específico, desenvolvido por engenheiro especialista em estruturas de concreto. E não se aplica à aceitação de estruturas que não foram dimensionadas e detalhadas de acordo com as Normas Brasileiras de projeto estrutural vigentes à época (ABNT NBR 6118, ABNT NBR 6120, ABNT NBR 7187, ABNT NBR 7188, ABNT NBR 8681, ABNT NBR 9062 e outras).
Quais são os requisitos e Procedimentos de Aplicação da NBR 9607?
Os requisitos e procedimentos descritos nesta Norma são aplicáveis, entre outros, às seguintes situações:
a) aceitação de estrutura;
b) alterações das condições de utilização da estrutura;
c) fases construtivas que acarretem solicitações excepcionais em parte da estrutura;
d) após acidentes ou anomalias observados durante a execução ou tempo de serviço de uma estrutura;
e) falta total ou parcial de elementos de projeto;
f) desconhecimento das condições construtivas;
g) estudo do comportamento/desempenho da estrutura;
h) dimensões, qualidade e/ou quantidades dos materiais que não atendam aos requisitos de projeto;
i) passagem de conjuntos transportadores de cargas especiais indivisíveis.
Qual é a Finalidade do Ensaio de Prova de Carga Estática?
A execução de prova de carga em urna estrutura deve estar sempre associada a uma finalidade específica, da qual decorrem os critérios de carregamento e de aceitação a serem observados. Para tanto, devem ser estabelecidas, em princípio. as seguintes condições:
a) utilização prevista para a estrutura, relativamente à intensidade, natureza e frequência das ações externas;
b) estado-limite de utilização (ELS) relativo a deformações e fissuração. Outros ensaios podem ser requeridos, conforme acordo entre as partes.
Como deve ser o Dimensionamento do Carregamento de Prova?
O carregamento deve ser dimensionado conforme as ABNT NBR 6118, ABNT NBR 6120, ABNT NBR 7187 e ABNT NBR 7188, de modo a submeter a estrutura, ou parte dela, às solicitações de intensidade previamente estabelecidas. No seu dimensionamento devem ser considerados:
a) hipóteses de projeto:
b) avaliações prévias relativas aos materiais. vinculações. restrições e estado de conservação da estrutura, conforme as prescrições da Seção 5;
c) finalidade do ensaio:
d) classificação da proa de carga;
e) parcelamento do carregamento:
f) limitações dos efeitos do carregamento.
Especial atenção deve ser dada à realização de provas de carga em estruturas. podendo ocorrer ruptura sem aviso prévio (ruptura frágil). Este é o caso de ruptura por forca cortante de peças estruturais sem estribos (cisalhamento em lajes. punção) de peças comprimidas sem armadura mínima, bem como eventuais casos especiais a serem identificados na verificação dos projetos.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Referências Normativas
Validade
Complementos
Saiba mais
Escopo Normativo
Teste de Carga – Prova Carga Estática
Escopo dos Serviços:
Finalidade do ensaio; Aplicação; Avaliações da obra;
Avaliação do projeto; Avaliação dos materiais; Avaliação do controle da execução;
Avaliação do estado de conservação e utilização; Casos especiais;
Investigações sobre o projeto estrutural; Investigações sobre os materiais;
Relatório -como construído; Relatório de avaliação da obra;
Estudos teóricos prévios; Requisitos gerais;
Dimensionamento do carregamento de prova;
Prova de carga em estruturas de edificações e passarelas para pedestres;
Prova de carga em estruturas de pontes e viadutos;
Previsão teórica do desempenho da estrutura;
Efeitos controlados; Seções de controle; Etapas de controle 8 Desvios admissíveis;
Limites de deslocamento; Efeitos das condições ambientes na estrutura;
Escolha dos aparelhos de leitura; Planejamento e controle da execução da prova de carga;
Competências; Aparelhos de leitura; Carregamento da prova; Efeitos ambientais na estrutura;
Efeitos ambientais na estrutura; Etapas do carregamento; Etapa de permanência da carga máxima;
Edificações em geral e passarelas de pedestres; Pontes e viadutos;
Etapas de descarregamento;
Avaliação dos deslocamentos residuais; Edificações em geral e passarelas de pedestres;
Pontes e viadutos; Registro de dados; Análise imediata dos resultados;
Causas de eventuais desvios; Rotinas de controle; Segurança do pessoal;
Análise final dos resultados e requisitos de aceitação;
Relatório final; Identificação; Objetivo da prova;
Estado de construção da estrutura; Estudos teóricos prévios;
Plano de execução do ensaio; Aparelhos de medida;
Plano de execução do ensaio; Aparelhos de medida;
Controles efetuados durante o carregamento da estrutura;
Estabelecimento das condições de utilização da estrutura; Conclusão;
Fluxograma das atividades de controle de uma prova de carga;
Fonte: NBR 9607
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
Procedimentos e Equipamentos Utilizados:
Cabe a Contratante disponibilizar:
CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Os designados para a execução da operação;
Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
Atenção: A função do Perito Avaliador se limita a executar a Inspeção.
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c) Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
NOTA:
Ressaltamos que o Escopo Geral do Serviço poderá ser alterado, atualizado ou excluído itens conforme inspeção in loco pelo nosso Perito Avaliador.
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Geral do Serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Teste de Carga – Prova Carga Estática
Referências Normativas
Teste de Carga – Prova Carga Estática
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NBR 9607 – Prova de Carga Estática em Estruturas de Concreto;
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Teste de Carga – Prova Carga Estática
Validade
Teste de Carga – Prova Carga Estática:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Teste de Carga – Prova Carga Estática
Complementos
Teste de Carga – Prova Carga Estática
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Teste de Carga – Prova Carga Estática
Saiba mais
Saiba Mais: Teste de Carga – Prova Carga Estática:
5.5.1 Investigações sobre o projeto estrutural
As investigações sobre o projeto estrutural devem ser desenvolvidas por meio de inspeções da obra e consultas aos arquivos relativos à época de sua execução. devendo ser avaliados no mínimo os seguintes aspectos:
a) características geométricas: execução de plantas ‘como construído° das formas, vinculações, juntas etc.;
b) utilização originalmente prevista para a estrutura:
c) condições de solicitações a que a estrutura já foi submetida intensidade e frequência das cargas atuantes:
d) idade da estrutura:
e) normas vigentes por ocasião de sua execução: hipóteses de cálculo. materiais disponíveis, coeficientes de segurança prescritos’ O análise de obras similares construídas na mesma época.
5.5.2 Investigações sobre os materiais Além dos dados relativos às condições executivas. normalização e materiais disponíveis na época da execução, já citados em 5.5.1, deve ser elaborado um programa de investigações, visando qualificar e quantificar os materiais empregados. Este programa deve ser adequado às peculiaridades de cada obra, devendo constar. sempre que possível. as seguintes providências:
a) extração de testemunhos para ensaios mecânicos: resistência característica e módulo de deformação:
b) ensaios não destrutivos destinados a observar a homogeneidade dos materiais utilizados;
c) quantificação das armaduras por meio de métodos não destrutivas ou pela remoção de seu cobrimento de concreto:
d) avaliação do estado de conservação e utilização conforme 5.4.
