Teste Carga NR 12

Teste Carga NR 12

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Inspeção estrutural;
Ensaios não destrutivos;
Análise estrutural por elementos finitos;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Especificação de operação e aplicação;
Arranjo geral do compartimento do motor
Arranjo geral das unidades de potência;
Arranjo geral dos dispositivos de elevação da carga;
Elevação da lança;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Aptidão dos profissionais operadores do equipamento;
Giro e deslocamento juntamente com as instruções técnicas;
Verificação teórica da resistência;
Documentação referente ao uso de equipamentos de guindar;
Projeto do teste de carga;
Ensaios não destrutivos;
Checagem dos itens de segurança;

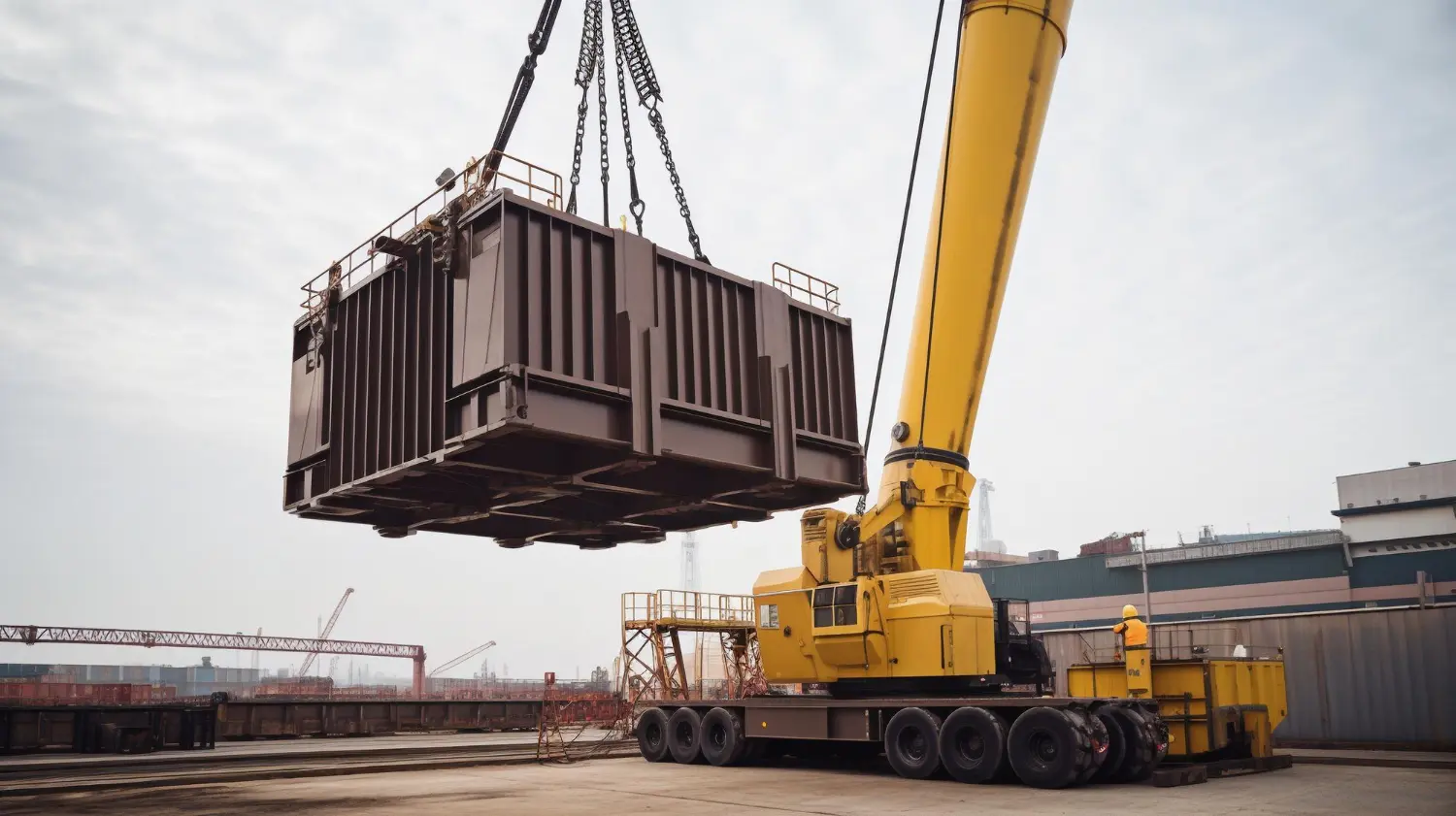

Ensaio Dinâmico Com Carga Nominal;
Elevação de 100% da capacidade de carga nominal;
Ensaio Dinâmico com Sobrecarga;
Elevação de 125% da capacidade de carga nominal;
Ensaio do Sistema de Frenagem;
Imobilização da carga em pontos do percurso de descida;
Ensaio dos Fins de Curso;
Acionamento mecânico ou eletrônico do fim de curso;
Teste de Carregamento estático;

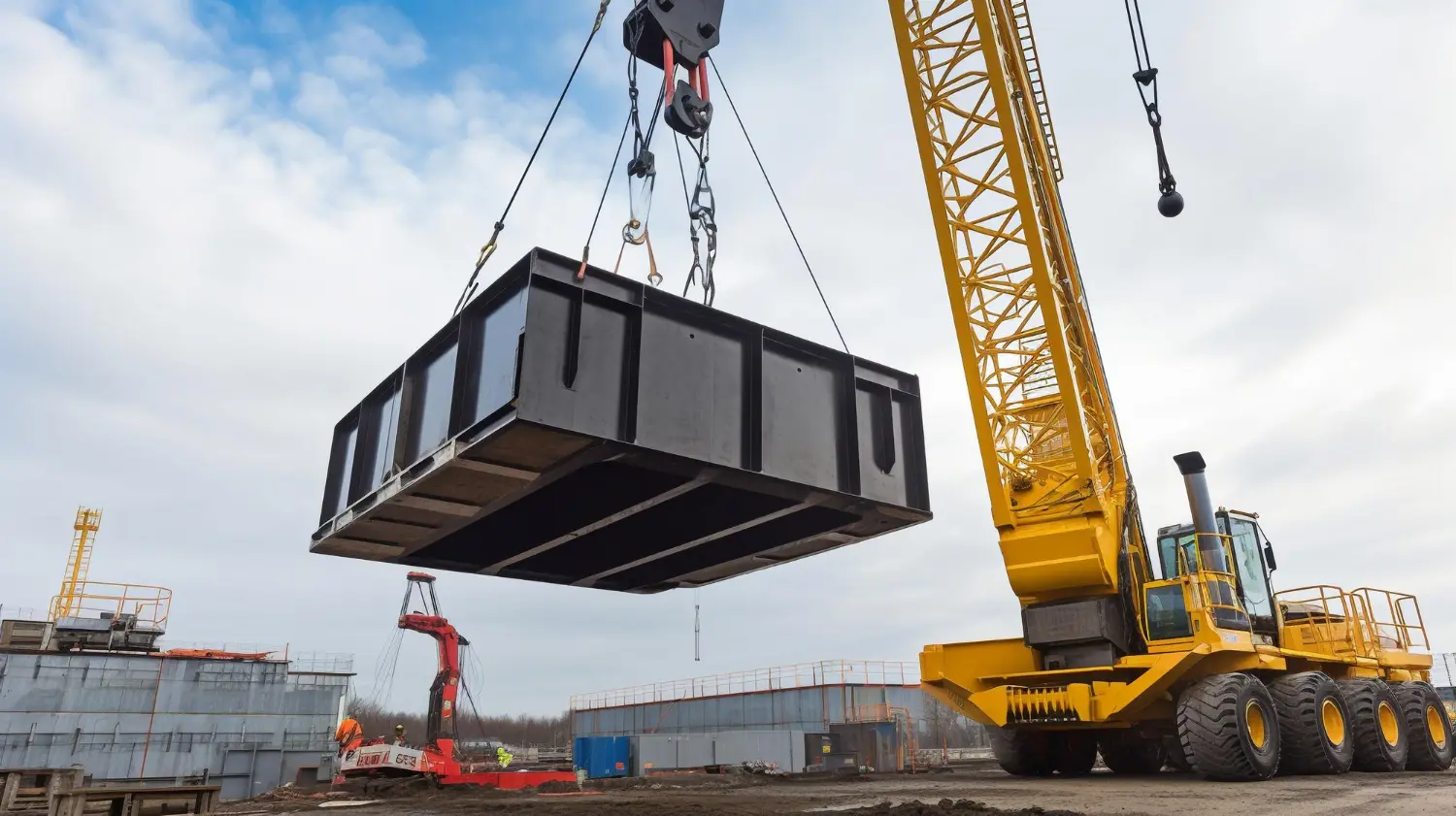

Teste de Içamento;
Análise dos Esforços gerados durante o carregamento da carga;
Análise da Integridade do equipamento;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Se a inspeção da Máquina, Equipamento, Acessórios ou Dispositivos for aprovada será colocado LACRE com CÓDIGO DE RASTREIO por QR Code;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

Procedimentos e Equipamentos Utilizados:
Cabe a Contratante disponibilizar:
CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Os designados para a execução da operação;
Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
Atenção: A função do Perito Avaliador se limita a executar a Inspeção.

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal caliLiqbrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 11436 – Sinalização manual para movimentação de carga por meio de equipamento mecânico de elevação – Procedimento;
ABNT NBR 16463 – Guindastes;
ABNT NBR 8400 – Cálculo de equipamento para levantamento e movimentação de cargas – Procedimento;
ABNT NBR ISO 4309 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR 13759 – Segurança de máquinas – Equipamentos de parada de emergência – Aspectos funcionais – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
Protocolo – Guidelines American Heart Association;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Teste Carga NR 12

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

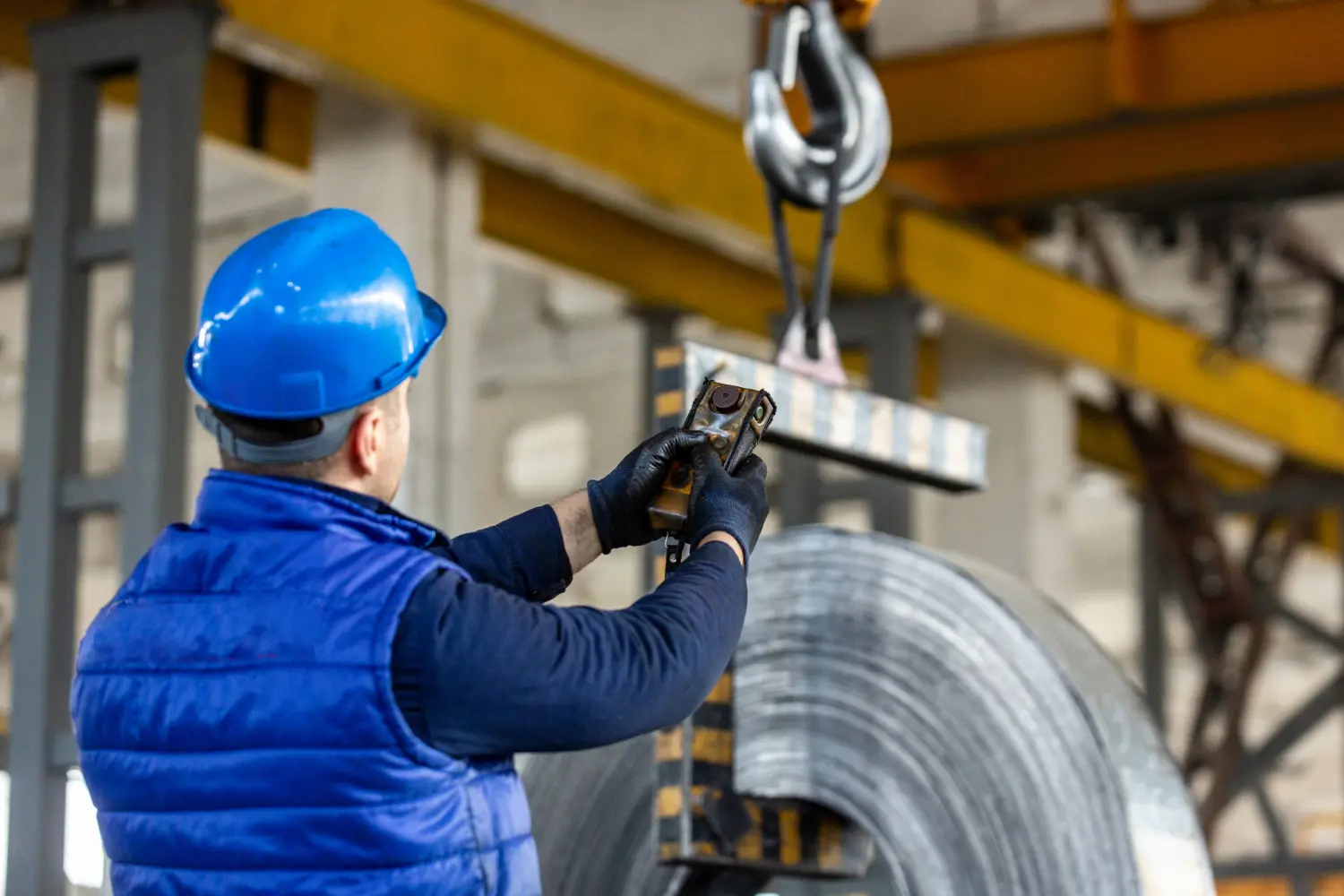

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais: Teste Carga NR 12

Os desenhos e manuais apresentados deverão estar em conformidade com estas Regras. A eficiência do equipamento e dos componentes intercambiáveis a serem testados são de responsabilidade do fabricante, e serão verificados por ocasião dos testes. Um diagrama mostrando o arranjo do sistema montado e especificando a carga de trabalho SWL para cada componente deve ser submetido para análise. Uma cópia aprovada desse diagrama deve ser incluída no Registro de Aparelhos de Carga e deve estar permanentemente disponível para consulta.
Um guindaste pode suportar pequenos desvios de sua posição estática, mas uma vez que exista um balanço a carga não estará mais alinhada com a lança.
Tensão de projeto é a máxima tensão permitida pelas Regras quando o aparelho estiver içando uma carga correspondente à sua capacidade SWL somada aos esforços laterais e de vento especificados.
Temperatura de operação de projeto é a mínima temperatura esperada na região em que o guindaste vai operar tal como definida pelo armador, fabricante do guindaste ou estaleiro.
Devem ser levadas em consideração as solicitações aplicadas à estrutura de um guindaste como resultado do contato com dispositivos limitadores de deslocamento. O limitador deve ser considerado com capacidade de absorver a energia cinética de um guindaste sem carga a uma velocidade de 70% da velocidade nominal.
Quando forem instalados dispositivos de desaceleração que operem antes de o guindaste alcançar o final dos trilhos e desde que tais dispositivos operam automaticamente e provoquem desaceleração efetiva ao guindaste em todas as condições, a velocidade reduzida é a que será utilizada nos cálculos.
Para guindastes nos quais as cargas suspensas podem balançar, a solicitação introduzida pelo limitador deve ser calculada equacionando a capacidade de energia do limitador com a energia cinética do peso morto de carga do guindaste, excluindo-se a carga viva.
Para guindastes em que o movimento de balanço da carga é restringido por guias fixos, o pêso próprio mais a carga viva devem ser considerados no cálculo das forças.
Olhais fixos devem ser instalados de forma que o momento de flexão transversal não ocorra durante a operação tanto quanto possível. O tipo dos olhais ou borboletas deve ser adequado às partes anexadas.
Os locais onde os olhais são fixados devem ser adequadamente reforçados por meio de reforços.
Os componentes auxiliares (loose gear) tais como olhais, elos, correntes, gatos, etc. apresentem desgaste de 10% de suas dimensões originais e/ou desgaste de pinos acima de 6% de seu diâmetro original, bem como trincas ou deformação permanente nas polias.
As coordenadas X, Y e Z das posições fixas dos olhais para paus de carga geminados devem constar do verso do certificado e devem estar de acordo com o projeto.
Após o teste de carga, a manilha não deve apresentar deformação maior que 1% da dimensão inicial ou 0,5 mm, o que for maior, e sem sofrer aumento da dimensão efetiva ou dimensão semelhante medida entre mascas de punção nos olhais que ultrapasse 0,25% ou 0,5 mm, o que for maior. O pino, após o afrouxamento, deve girar livremente.
A estrutura de suporte é a parte da estrutura do casco sobre ou na qual o pedestal, olhais, ancoragem, borboletas de um aparelho de carga estão instalados e que suporta diretamente as forças agindo em tais componentes.
Poleame e acessórios tais como gatos de carga, anéis de carga, olhais de içamento, torneis e manilhas não devem ser construídos de aço fundido ou de ferro fundido.
As lingas com olhais chumbados com ou sem sapatilhas com diâmetro nominal acima de 38 mm devem ser fabricados com cabo de alma de aço.
Fonte: Benaton Specialist.

URL FOTO
Licença do autor: Sergey_Pakulin – Freepik.com

Teste Carga NR 12: Consulte-nos.
