Ensaio de Tração
Nome Técnico: Execução do Ensaio de Tração (Ensaio Destrutivo) + Elaboração do Relatório Técnico e ART
Referência: 59238
Ensaio de Tração
O intuito do Ensaio de Tração é verificar a conformidade das propriedades de uma amostra do material com os padrões de qualidade estabelecidos, ou para fins didáticos para conhecer e aprimorar os conhecimentos relacionados às propriedades dos materiais, no caso a resistência a aplicação de forças contrárias.
O que é Ensaio de Tração (Ensaio destrutivo)
Consiste em aplicar forças em sentidos opostos de uma mesma direção, de modo a ‘abrir’ o corpo de prova. A partir do “empescoçamento” da peça, é possível determinar os limites de tração as quais a peça suporte deformar-se elasticamente e plasticamente até sua ruptura. O Ensaio de Tração é um ensaio destrutivo, portanto deve ser realizado com uma amostra do material, uma vez que não há a possibilidade de reutilizar a peça após o ensaio.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Ensaio de Tração
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

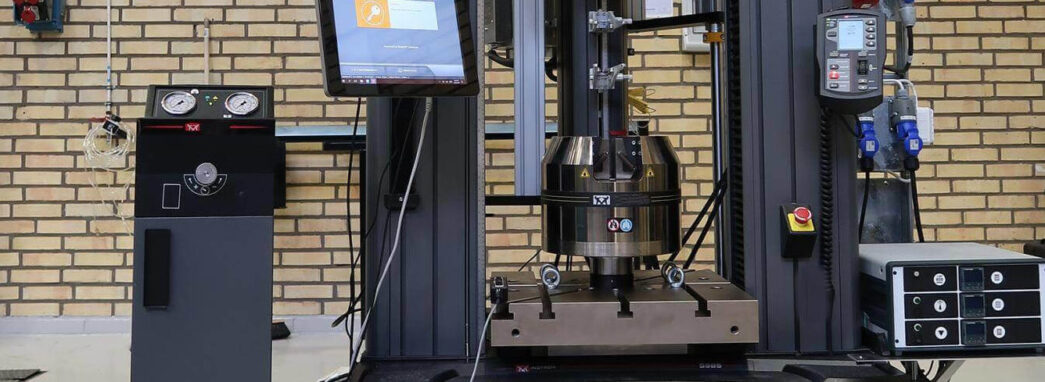

Máquinas para ensaio de tração;
Ensaio destrutivo;
Corpo de prova;
Determinação da área da seção tranversal original;
Marcação do comprimento de medida original;
Aparelhagem;
Sistema de medição de força;
Dispositivo de aquecimento;
Desvios de temperatura admitidos;
Medição de temperatura;
Verificação do sistema de medição de temperatura;
Condições de Ensaio;
Preparativos prévios ao ensaio;
Dimensões do corpo de prova;
Material da peça;
Fixação do corpo de prova;
Adaptação da fixação, se necessário;
Aplicação de carga;
Verificação de empescoçamento;
Ruptura do corpo de prova;
Relatório de ensaio de tração;
Curva Tensão X Deformação;
Limites de escoamento;
Limites de carga;
Ponto de máxima carga;
Ponto de ruptura;
Limites de deformação plástica;
Adequação às especificações do material;
Documentação referente ao ensaio;
Procedimentos Ocupacionais;
Taxa para a determinação das propriedades de resistência ao escoamento ou resistência de prova;
Documentação das condições de ensaio escolhidas;
Checagem dos itens de segurança.
Fonte: NBR ISSO 6892-2.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Ensaio de Tração
Ensaio de Tração
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 13223 – Cabos telefônicos – Ensaio de tração do cabo – Método de ensaio;
ABNT NBR 13512 – Cabos ópticos – Ensaio de tração em cabos ópticos e determinação da deformação da fibra óptica – Método de ensaio;
ABNT NBR 7549 – Alumínio e suas ligas – Produtos laminados, extrudados, fundidos, forjados e sinterizados – Ensaio de tração;
ABNT NBR ISO 6892-2 – Materiais metálicos — Ensaio de tração Parte 2: Métodos de ensaio à temperatura elevada;
NBR ISO 7500-1 – Materiais metálicos – Calibração e verificação de máquinas de ensaio estático uniaxial; Parte 1: Máquinas de ensaio de tração/compressão — Calibração e verificação do sistema de medição de força
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Ensaio de Tração
Ensaio de Tração
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
ENSAIO CONVENCIONAL
Nos corpos de provas normalmente a seção reta é circular, porém corpos de provas retangulares também são usados. Durante os ensaios, a deformação fica confinada à região central, mais estreita, do corpo de prova. O diâmetro padrão é aproximadamente 12,8 mm, enquanto a seção reduzida deve ser pelo menos quatro vezes esse diâmetro. O corpo de prova é preso pelas extremidades nas garras de fixação do dispositivo de testes. A máquina de ensaio de tração é projetada para alongar o corpo de prova a uma taxa constante, além de medir contínua e simultaneamente a carga instantânea aplicada e os alongamentos resultantes, isso com o auxilio de extensômetros.
Região de comportamento elástico
Até este ponto, assume-se que a deformação elástica é independente do tempo, ou seja, quando uma carga é aplicada, a deformação elástica permanece constante durante o período em que a carga é mantida constante. Também é assumido que após a remoção da carga, a deformação é totalmente recuperada, ou seja, a deformação imediatamente retorna para o valor zero.
Na fase elástica os metais obedecem a Lei de Hooke. Suas deformações são diretamente proporcionais às tensões aplicadas.
A constante de proporcionalidade “E” é o módulo de elasticidade, ou módulo de Young, fornece uma indicação da rigidez do material. Quanto maior for o módulo, menor será deformação elástica resultante da aplicação de uma tensão.
Limite de proporcionalidade
A Lei de Hooke só vale até um determinado valor de tensão, a partir da qual a deformação deixa de ser proporcional à carga aplicada.
Limite de elasticidade (E)
Máxima tensão que o material pode suportar sem apresentar deformação permanente após a retirada da carga.
Módulo de resiliência
É a capacidade de um material absorver energia quando deformado
elasticamente e liberá-la quando descarregado. A medida desta propriedade é dada pelo módulo de resiliência que é a energia de deformação por unidade de volume necessária para tracionar o metal de origem até o limite o proporcionalidade.
Região de comportamento plástico
Acima de uma certa tensão, os materiais começam a se deformar plasticamente, ou seja, ocorrem deformações permanentes. O ponto na qual estas deformações permanentes começam a se tornar significativas é chamado de limite de escoamento.
Durante a deformação plástica, a tensão necessária para continuar a deformar um metal aumenta até um ponto máximo, chamado de limite de resistência à tração, na qual a tensão é a máxima na curva tensão-deformação de engenharia. Isto corresponde a maior tensão que o material pode resistir; se esta tensão for aplicada e mantida, o resultado será a fratura. Toda a deformação até este ponto é uniforme na seção. No entanto, após este ponto, começa a se formar uma estricção, na qual toda a deformação subseqüente está confinada e, é nesta região que ocorrerá ruptura. A tensão corresponde a fratura é chamada de limite de ruptura.
Limite de escoamento
O escoamento é entendido como um fenômeno localizado, que se caracteriza por um aumento relativamente grande na deformação, acompanhada por uma pequena variação na tensão. Isso acontece geralmente no inicio da fase plástica. Durante o escoamento a carga oscila entre valores muito próximos um dos outros.
Limite de Resistência à tração
É a tensão correspondente ao ponto de máxima carga atingida durante o ensaio. Após o escoamento ocorre o encruamento que é um endurecimento causado pela quebra de grãos que compõem o material quando deformados a frio. O material resiste cada vez mais à tração externa necessitando de uma tensão cada vez maior para se deformar. É nessa fase que a tensão começa a subir até atingir um valor máximo, esse chamado Limite de Resistência.
Fratura
Consiste separação ou fragmentação de um corpo sólido em duas ou mais partes, sob ação de uma tensão, e pode ser considerada como sendo constituída da nucleação e propagação da trinca. Pode ser classificada em duas categorias gerais: fratura dúctil e frágil.
A fratura dúctil é caracterizada pela ocorrência de uma apreciável deformação plástica antes e durante a propagação da trinca.
Fonte: Ensaios Dos Materiais – URI, Santo Ângelo
