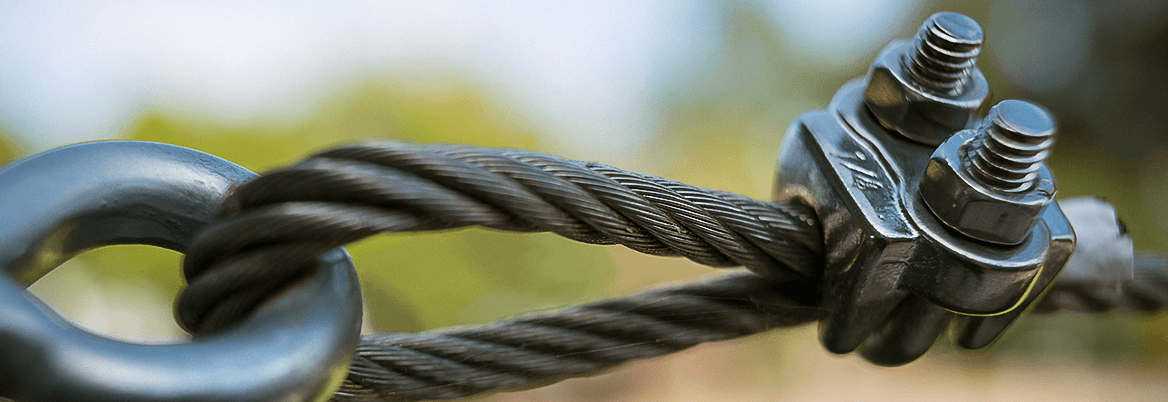

Ensaio Destrutivo em Sistema de Ancoragem

Ensaio Destrutivo em Sistema de Ancoragem

Método de soquetagem com resina ou com metal fundido;
Método por terminais prensados;
Método de fixação direta por garra em cunha;
Preparação de amostra pelo método de enrolamento em polias;
Equipamento de ensaio;
Procedimento;
Relatório de ensaio;
Corpo de prova terminado com método de soquetagem com resina ou com metal fundido;
Corpo de prova fixado por garras em cunha;
Comprimento de ensaio;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Procedimentos e Aparelhos utilizados:
A própria carga 100%  e 125%, e se necessário usamos Ensaio por extensômetro.

Ensaio Destrutivo em Sistema de Ancoragem

Ensaio Destrutivo em Sistema de Ancoragem

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 35 – Trabalho em Altura;
ABNT NBR ISO 3108 – Cabos de aço – Métodos de ensaio – Determinação da carga de ruptura medida;
ABNT NBR 163325-2 – Proteção contra quedas de altura – Parte 2: Dispositivos de ancoragem tipo c;
ABNT NBR 13759 – Segurança de máquinas – Equipamentos de parada de emergência – Aspectos funcionais – Princípios para projeto;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Ensaio Destrutivo em Sistema de Ancoragem

Ensaio Destrutivo em Sistema de Ancoragem

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Ensaio Destrutivo em Sistema de Ancoragem

Ensaio Destrutivo em Sistema de Ancoragem

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Ensaio Destrutivo em Sistema de Ancoragem

Saiba Mais: Ensaio Destrutivo em Sistema de Ancoragem

NBRISO3108 de 06/2018 – Cabos de aço – Método de ensaio – Determinação da carga de ruptura medida
7 Procedimento
7.1 Em geral, o ensaio deve ser realizado à temperatura ambiente dentro dos limites de 10 °C a 35 °C. Em um ensaio rigorosamente controlado, a temperatura do ensaio deve ser mantida a 23 °C ± 5 °C.
7.2 Colocar o corpo de prova na máquina de ensaio e assegurar que o eixo central do corpo de prova esteja alinhado com a linha central das garras na máquina de ensaio.
7.3 Para corpos de prova soquetados com resina ou com metal fundido, quando uma máquina vertical é utilizada, recomenda-se que uma extremidade do corpo de prova seja fixada na garra superior e, em seguida, o sistema de medição de força seja ressetado a zero antes da fixação do acessório inferior.
7.4 Para o método de fixação direta por garra em cunha, recomenda-se que um acessório apropriado seja escolhido. Uma folha de alumínio com carborundum pode ser utilizada, se necessário, entre o corpo de prova e a fixação, para evitar danos no corpo de prova pela fixação.
7.5 Durante o ensaio, recomenda-se que medidas eficazes sejam tomadas para evitar a rotação dos corpos de prova do cabo, o que pode vir a afetar a precisão do ensaio.
7.6 Recomenda-se que a carga de ensaio seja aplicada de forma constante durante o ensaio. Isto pode ser aplicado rapidamente até ultrapassar 80 % da carga de ruptura mínima CRM). Depois de 80 % da carga de ruptura mínima ter sido alcançada, a carga restante deve ser aplicada a uma taxa não superior a 0,5 % da carga de ruptura mínima por segundo.
É importante observar os procedimentos de segurança no ensaio de tração de cabo de aço para o operador da máquina, bem como para observadores e os arredores, pois os arames rompidos durante o ensaio podem impactar e penetrar objetos a uma grande distância. Recomenda-se que sejam utilizadas, como mínimo, proteções de segurança adequadas em torno das amostras, bem como em torno do operador e dos observadores.
7.7 Propriedades como o alongamento em uma carga especificada, alongamento à ruptura e carga na primeira ruptura do arame podem também ser monitorados conforme os requisitos.
7.8 O ensaio pode ser desconsiderado quando a carga de ruptura mínima não for atingida, desde que a ruptura do cabo ocorra dentro de uma distância de seis vezes o diâmetro do cabo da base da garra ou da terminação.
NOTA:  A seleção inadequada e a conexão incorreta de um terminal ou o desalinhamento da máquina de tração virão a causar uma redução na carga de ruptura medida dos cabos.
8 Relatório de ensaio
O relatório de ensaio deve conter pelo menos as seguintes informações, salvo acordo contrário entre as partes:
a) referência a esta Norma, isto é, ABNT NBR ISO 3108;
b) identificação do corpo de prova do cabo mediante rastreabilidade do cabo fornecido;
c) diâmetro nominal do cabo;
d) condição do corpo de prova, por exemplo, não utilizado, utilizado etc..;
e) método de amostragem, por exemplo, método de soquetagem com resina ou metal fundido, método por terminais prensados, método de fixação direta por garra em cunha, método de enrolamento em polias etc.;
f) condição de ensaio, por exemplo, comprimento efetivo, velocidade de carga, temperatura do ensaio etc.;
g) resultados do ensaio, isto é, carga de ruptura medida e carga de ruptura mínima requerida.
Fonte: NBR ISO3108

Ensaio Destrutivo em Sistema de Ancoragem: Consulte-nos.
