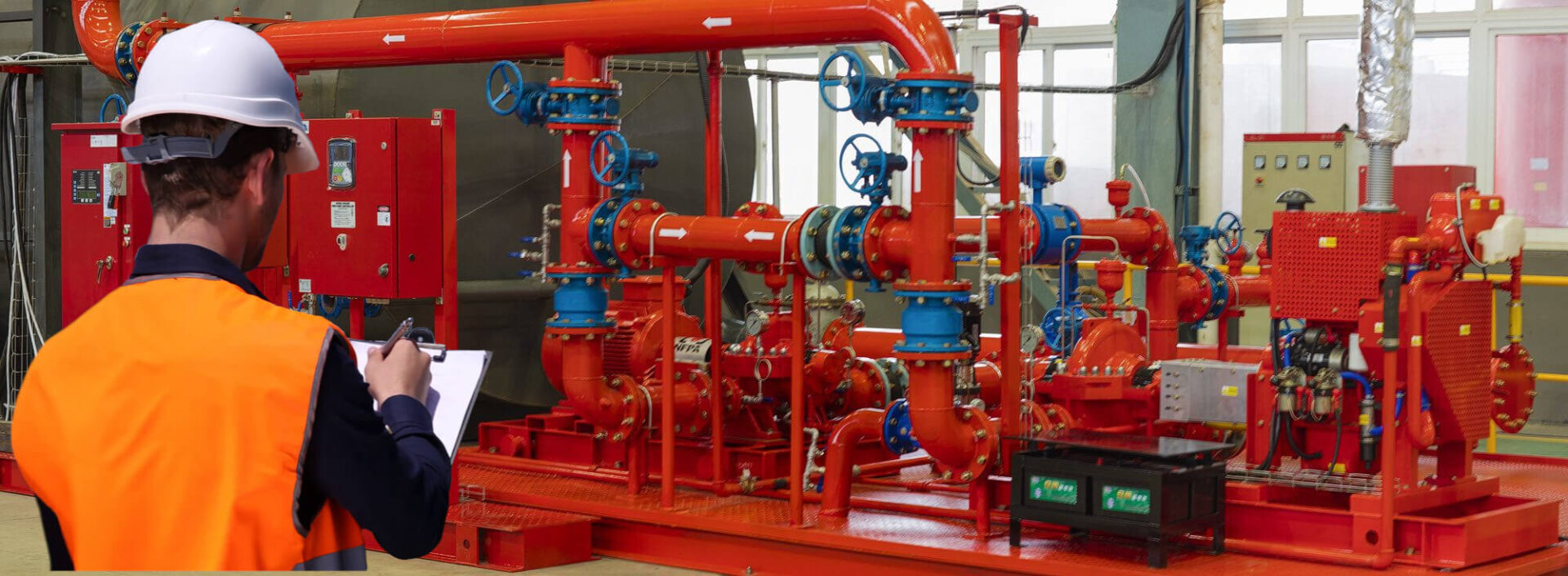

Teste de Desempenho da Bomba Diesel de Sprinklers
Nome Técnico: Execução de Teste de Desempenho da Bomba Diesel de Sprinklers
Referência: 68932
Teste de Desempenho da Bomba Diesel de Sprinklers
A Execução de Teste de Desempenho da Bomba Diesel de Sprinklers tem, o intuito de atestar o bom rendimento da bomba para identificar falhas operacionais ou inconformidades com as Normas Regulamentadoras Aplicáveis, que definem parâmetros de segurança que o equipamento deve seguir para evitar problemas em situações de emergência.
O que é Bomba de Sprinklers?
Equipamento, movido costumeiramente à Diesel, que fornece a pressão da água que alimenta o sistema de chuveiros automáticos sprinklers. É importante que a Bomba apresente bom funcionamento e conformidade com os parâmetros normativos de segurança para evitar falhas.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Teste de Desempenho da Bomba Diesel de Sprinklers
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
Identificação das propriedades operacionais da máquina;
Bomba de Incêndio;
Adequação às recomendações do fabricante;
Documentação referente ao sistema de incêndio;
Verificação do medidor de vazão;
Verificações de reduções;
Verificações de flanges;
Verificações de juntas;
Analise das Curvas da Bomba;
Teste da Bomba em 100% da vazão nominal;
Estanqueidade da rede de hidrantes;
Descrição da aparelhagem utilizada;
Descrição dos pontos avaliados;
Condições operacionais das bombas;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Procedimentos Ocupacionais;
Aptidão dos profissionais;
Checagem dos itens de segurança operacional;
Conectar as saídas calibradas no ponto de hidrante a ser testado;
Ativação do sistema de bombeamento;
Abertura da saída a ser testada;
Posicionamento do Tubo de Pitot no centro da saída calibrada;
Leitura de pressão no manômetro;
Registro da leitura de pressão;
Calibração da bitola conforme a tabela teórica de vazão;
Descrição da aparelhagem utilizada;
Descrição dos pontos avaliados;
Teste de comprimento do arco do jato de hidrante;
Teste de velocidade do jato d’água;
Avaliação qualitativa e quantitativa.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Teste de Desempenho da Bomba Diesel de Sprinklers
Teste de Desempenho da Bomba Diesel de Sprinklers
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 23 – Proteção Contra Incêndio;
ABNT NBR 13714 – Sistemas de hidrantes e de mangotinhos para combate a incêndio;
ABNT NBR 16021 – Válvula e acessórios para hidrante — Requisitos e métodos de ensaio;
ABNT NBR ISO 3966 – Medição de Vazão em Condutos Fechados – Método Velocimétrico utilizando tubos de Pitot estático;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Teste de Desempenho da Bomba Diesel de Sprinklers
Teste de Desempenho da Bomba Diesel de Sprinklers
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Teste de Desempenho da Bomba Diesel de Sprinklers
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Teste de Desempenho da Bomba Diesel de Sprinklers
Classificação das Bombas:
As bombas podem ser classificadas de diversas formas, como segundo sua aplicação ou pela forma com que a energia é cedida ao fluido.
Bombas de Deslocamento Positivo:
Bombas de deslocamento positivo, ou bombas volumétricas, são bombas onde a energia é fornecida ao líquido já sob a forma de pressão. Nelas, o líquido descreve uma trajetória onde, sucessivamente, enche e depois é expulso de espaços com volumes pré-determinados no interior da bomba.
Bombas Dinâmicas:
Bombas Cinéticas ou dinâmicas, são bombas nas quais a movimentação do fluido é realizada mediante a rotação de um impelidor. As bombas dinâmicas podem ser classificadas como: Bombas Centrífugas, de fluxo misto, axiais ou regenerativas. As bombas centrífugas podem, ainda, ter duas diferentes classificações de acordo com a geometria do impelidor, podendo ser centrífugas radiais ou centrífugas tipo francis.
Bombas Centrífugas:
São o tipo mais comum de bombas dinâmicas. A bomba centrífuga é definida como um dispositivo mecânico que usa a força centrífuga e um elemento difusor para transformar energia cinética em energia de pressão (altura manométrica).
Existem diversas formas de se classificar os diferentes tipos de bombas centrífugas existentes no mercado. Segundo a norma API 610 [6], podemos classificar as bombas centrífugas em 3 diferentes grupos: Overhung (OH), Between Bearings (BB)e Vertically Suspended (VS).
Bombas Overhung (OH):
Bombas OH são bombas que possuem o impelidor em balanço, ou seja, o rotor dessas bombas é montado na extremidade posterior do eixo de acionamento, sendo fixado em balanço, por um suporte de mancais.
Bombas Between Bearings (BB):
Bombas BB são bombas onde o rotor está posicionado entre os mancais, ou seja, o rotor ou rotores da bomba são montados em um eixo que é apoiado por mancais em ambas as extremidades do equipamento, situando-se entre eles.
Bombas Vertically Suspended (VS):
Bombas VS são bombas verticais, ou seja, o rotor ou rotores dessas bombas são acoplados a um eixo, tendo este eixo posição vertical em relação ao solo.
O teste de fluxo da bomba de incêndio é exigido pela NFPA 25 para ser realizado uma vez por ano, a fim de medir o fluxo e a pressão da bomba. O teste deve ser realizado fixando as mangueiras no cabeçalho do teste de descarga. As mangueiras são executadas para um local seguro, onde o fluxo de água não causará danos. As leituras de pressão são tomadas à medida que a bomba é executada em seus vários estágios. No aspersor de incêndio da Capitol, os resultados são registrados e plotados em um gráfico pelo nosso departamento de engenharia. Estes resultados de testes são comparados com as especificações de fábrica e os resultados de testes de anos anteriores. Se houver uma redução significativa no desempenho da bomba, é necessário realizar um exame mais aprofundado para fazer os reparos necessários.
Teste mensal de rotatividade de bombas de incêndio (também conhecido como No Flow)
A NFPA 25 requer que bombas de incêndio movidas a motor elétrico sejam operadas mensalmente.
Recentemente, tele FDNY foi aplicar este código com mais rigor.
O TESTE CHURN (teste (de funcionamento/operação da bomba de incêndio sem o fluxo de água). Deve ser mensal e requer que as bombas elétricas sejam testadas da seguinte forma:
1- Ligue a bomba por um mínimo de 10 minutos;
2- Registre as leituras do medidor de pressão de sucção e descarga do sistema;
3- Verifique as juntas de vedação da bomba quanto a uma leve descarga;
4- Ajuste as porcas das glândulas; se necessário;
5- Verifique se há ruído ou vibração incomum;
6- Verifique as caixas de embalagem, rolamentos ou o corpo da bomba quanto a superaquecimento;
7-Registre a pressão inicial da bomba;
8- Interpretar resultados;
As bombas de incêndio devem ser testadas mensalmente e anualmente para garantir que a bomba funcionará conforme necessário para proteger a propriedade e as pessoas em caso de incêndio.
Fonte: Eletrobombas
Teste de Desempenho da Bomba Diesel de Sprinklers: Consulte-nos.
