IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
Nome Técnico: Execução de Inspeção Técnica e Elaboração do Atestado de Sistema de Chuveiros Automáticos - Instrução Técnica do Corpo de Bombeiros Nº 23
Referência: 55540

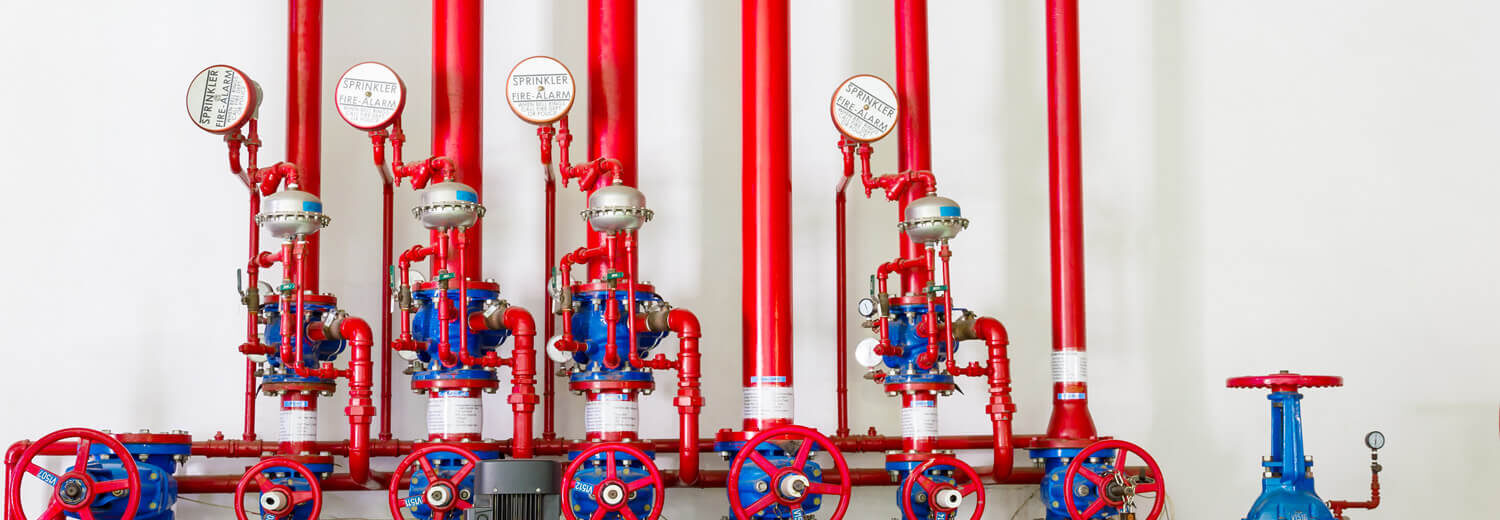

IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
A Elaboração de Sistemas de Sprinklers, ou chuveiros automáticos, atende a Instrução Técnica Nº 23 do Corpo de Bombeiros, e tem o objetivo de atestar o funcionamento do instrumento que possui suma importância na contenção de incêndios. O sistema que se enquadrar em todos os parâmetros de segurança estabelecidos pela Instrução Técnica Nº 23 pode ser considerado apto ao uso.
O que é Sprinkler?
Instrumento de combate a Incêndio denominado também chuveiro automático, tem grande importância devido função que exerce, despejando jatos de água quando detectado sinais de incêndio, neutralizando as chamas em casos emergenciais e evitando que esta se propague com facilidade.
-
Avaliação Qualitativa e Quantitativa
Registro de Evidências
Elaboração de Relatório Técnico
Conclusão e Proposta de Melhorias
Emissão de A.R.T e/ou C.R.T
Não perca tempo, solicite uma proposta agora mesmo!

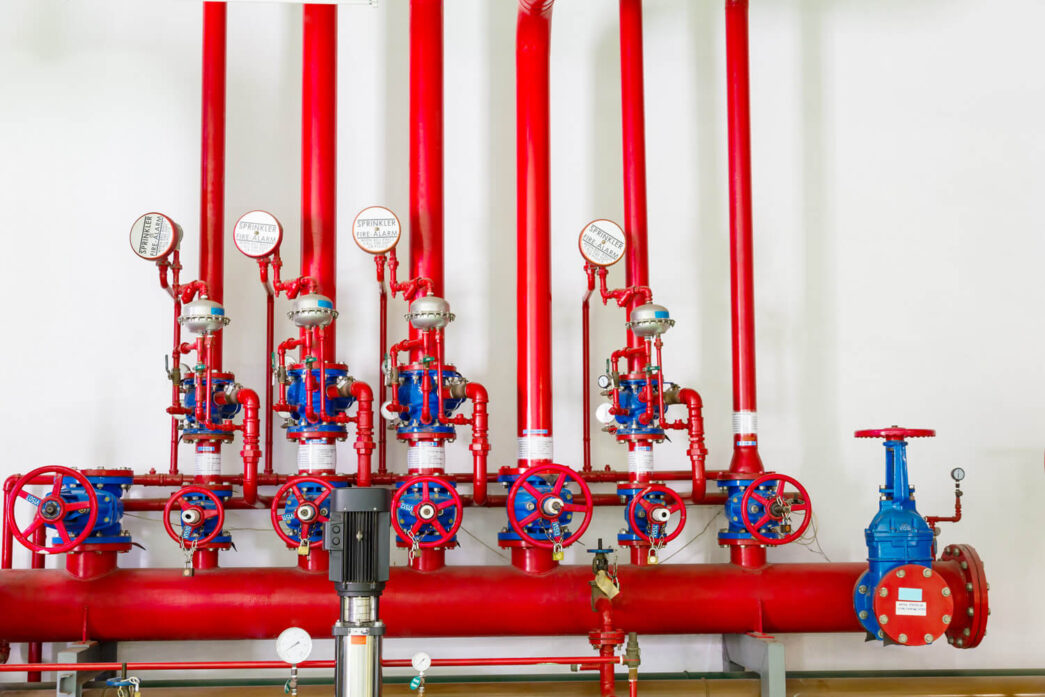

IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
Porte das instalações e checagem da tubulação;
Número de Sprinklers presentes no ambiente avaliado;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção dos Chuveiros Automáticos;
Adequação às recomendações do fabricante;
Documentação referente às instalações de incêndio;
Funcionamento de Sistemas de dilúvio e Checagem da Pressão de trabalho;
Sistemas de pré-ação e Dimensionamento correto;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Verificação de Obstruções na tubulação e Procedimentos Ocupacionais;
Distância entre chuveiros nos ramais e chuveiros em relação ao teto;
Aptidão dos profissionais responsáveis pela instalação;
Histórico de testes de funcionamento;
Limitações da área de cobertura dos Sprinklers;
Verificação de Subidas do sistema, Conexões, Adaptadores e Fixações;
Checagem dos itens de segurança e projeto de instalação;
Classe de risco por tipo de edificação e sistemas de acionamento;
Classificação do tipo de risco (leve, grave, ordinário, extraordinário);
Avaliação quantitativa, qualitativa e Registro fotográfico;
Registro de Evidências e Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco)
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos da Inspeção:
As inspeções serão executadas no Hidrante mais favorável e no Hidrante menos favorável e para buscar os pontos de vazamentos dos Sprinklers será executado o teste no cavalete.
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR-23 – Proteção Contra Incêndio;
ABNT NBR 16400 – Chuveiros automáticos para controle e supressão de incêndios – Especificações e métodos de ensaio;
ABNT NBR 10897 – Sistemas de proteção contra incêndio por chuveiros automáticos — Requisitos;
NFPA 13D Norma para a instalação de sistemas de sprinklers em residências de uma ou duas famílias e casas pré-fabricadas;
NFPA 13E Práticas Recomendadas para Operações de Bombeiros em Propriedades Protegidas por Sistemas de Sprinkler e Standpipe;
NFPA 13R Norma para a instalação de sistemas de sprinklers em ocupação residencial de baixa elevação;
NFPA 13 Norma Para a Instalação de Sistemas de Sprinklers;
NFPA 16 Norma Para a Instalação de Sistemas de Sprinklers de Espuma e Sistemas de Pulverização de Água e Espuma;
NFPA 25 Norma para a Inspeção, Testes e Manutenção de Sistemas de Proteção contra Incêndio à Base de Água;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso.
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos
Saiba Mais: IT 23 – Elaboração Atestado de Sistema de Chuveiros Automáticos:
5 PROCEDIMENTOS
5.1 Os sistemas de proteção por chuveiros automáticos devem ser elaborados de acordo com critérios estabelecidos em normas técnicas brasileiras, sendo aceita a norma NFPA 13 da National Fire Protection Association, se o assunto não for por elas contemplado. A classificação do risco, área de operação, tabelas e demais parâmetros técnicos devem seguir os critérios contidos nas normas técnicas.
5.2 Para fins de apresentação junto ao Corpo de Bombeiros, deve ser elaborado um projeto técnico com simbologia atendendo ao contido na IT 03/11 – Terminologia de segurança contra incêndio, devendo ser apresentado o projeto preliminar, de acordo com as normas técnicas, contendo o esquema isométrico da área de operação e caminhamento da tubulação até o abastecimento de água.
5.2.1 O projeto executivo do sistema de chuveiros automáticos não necessita ser encaminhado para análise junto ao Corpo de Bombeiros, mas deve estar à disposição na edificação para suprir possíveis dúvidas do agente vistoriador.
5.3 Nas edificações onde houver exigência da instalação do sistema de chuveiros automáticos, deve-se atender a toda área de edificação, podendo, a critério do projetista, deixar de abranger a casa do zelador, quando localizada na cobertura.
5.4 Nas edificações existentes, onde não exista exigência do sistema de chuveiros automáticos ou quando este for proposto como solução técnica alternativa, pode ser utilizada a instalação parcial, atendendo-se às demais exigências previstas nas normas técnicas oficiais.
5.5 A critério do projetista, a instalação de chuveiros automáticos em casa de máquinas, subestações, casa de bombas de incêndio, sala de gerador e similares onde haja exclusivamente equipamentos elétricos energizados, pode ser substituída pela instalação de detectores, ligados ao sistema de alarme do prédio ou ao alarme do sistema de chuveiros automáticos.
5.6 A substituição prevista no item 5.5 fica limitada a compartimentos com área máxima de 200 m².
5.6.1 Aplicam-se os mesmos critérios para os CPD localizados no interior das edificações, sendo que os compartimentos ficam com área máxima limitada a 40 m² desde que exista compartimentação entre CPD e os ambientes adjacentes.
5.7 Nos casos de edificações com ocupação mista, a reserva de incêndio deve ser calculada em função da vazão de risco mais grave e do tempo de funcionamento do risco predominante.
5.8 O dimensionamento do sistema deve ser feito por cálculo hidráulico.
5.8.1 O dimensionamento por tabelas pode ser utilizado nas situações de ampliação ou modificações de sistemas existentes.
5.9 Nos casos em que hidrantes e mangotinhos sejam instalados em conjunto com o sistema de chuveiros automáticos, as vazões e pressões mínimas exigidas na IT 22/11 – Sistemas de hidrantes e de mangotinhos para combate a incêndio, devem ser garantidas, sendo somadas as reservas efetivas de água para o combate a incêndios, atendendo aos requisitos técnicos previstos nas normas técnicas oficiais.
5.10 Nas edificações elevadas, constituídas de múltiplos pavimentos, serão aceitos os limites máximos previstos na NBR 10897 para cada válvula de governo e alarme, sendo que após a instalação de pelo menos uma para cada limite de área atendida, os demais pavimentos podem conter apenas as chaves de fluxo secundárias, ficando sob o controle da respectiva válvula de governo e alarme.
5.10.1 Caso a reserva e bomba sejam elevadas, não há necessidade de previsão de Válvula de Governo e Alarme (VGA) na prumada principal, mantendo-se as Válvulas de Comando Secundário nos pavimentos.
5.11 Quando não houver necessidade da instalação de mais do que uma válvula de governo e sendo a reserva efetiva, situada acima do pavimento mais elevado, a instalação desta válvula de governo pode ser dispensada, substituindo-se por válvula de retenção instalada na expedição da bomba e chave de fluxo para acionamento do alarme, de modo que atenda às funções da válvula de governo e alarme.
5.12 O gongo hidráulico, normalmente presente nas válvulas de governo e alarme, pode ser substituído pelo alarme elétrico, interligando a mesma ao sistema de alarme principal da edificação, de forma a avisar quando passar água no sistema a partir do funcionamento de um único chuveiro.
5.12.1 O circuito do alarme de que trata este item deve ser supervisionado.
5.13 O registro de recalque para chuveiros automáticos deve conter sinalização e indicação claras, de forma a ser diferenciado do recalque do sistema de hidrantes, de acordo com o Anexo B desta IT.
5.14 Não são aceitas placas de orifício para balanceamento do sistema de chuveiros automáticos.
5.15 Quando for necessária a redução de pressão, em sistemas conjugados ou não, devem ser utilizadas válvulas redutoras de pressão, aprovadas para o uso em instalações de proteção contra incêndios.
5.16 Nos locais com forros combustíveis, os chuveiros automáticos devem ser instalados acima para proteção do espaço entre-forro.
5.17 Quando houver forros incombustíveis, os chuveiros automáticos devem ser instalados para proteção do espaço entre-forro somente se houver carga de incêndio.
5.17.1 As eletrocalhas fechadas não caracterizam carga de incêndio para os critérios de proteção estabelecidas neste item.
