Projeto de Instalação de Vaso de Pressão NR-13
Nome Técnico: Elaboração do Projeto de Instalação de Vaso de Pressão Conforme NR 13 + Emissão de ART
Referência: 61551
Projeto de Instalação de Vaso de Pressão NR-13
O objetivo é elaborar o Projeto de Instalação de Vaso de Pressão, conforme os requisitos de segurança preconizados pelas normas regulamentadoras vigentes aplicáveis, de forma a traçar o planejamento da instalação e procedimentos seguros para a atividade, visando maximizar a segurança no ambiente durante a instalação.

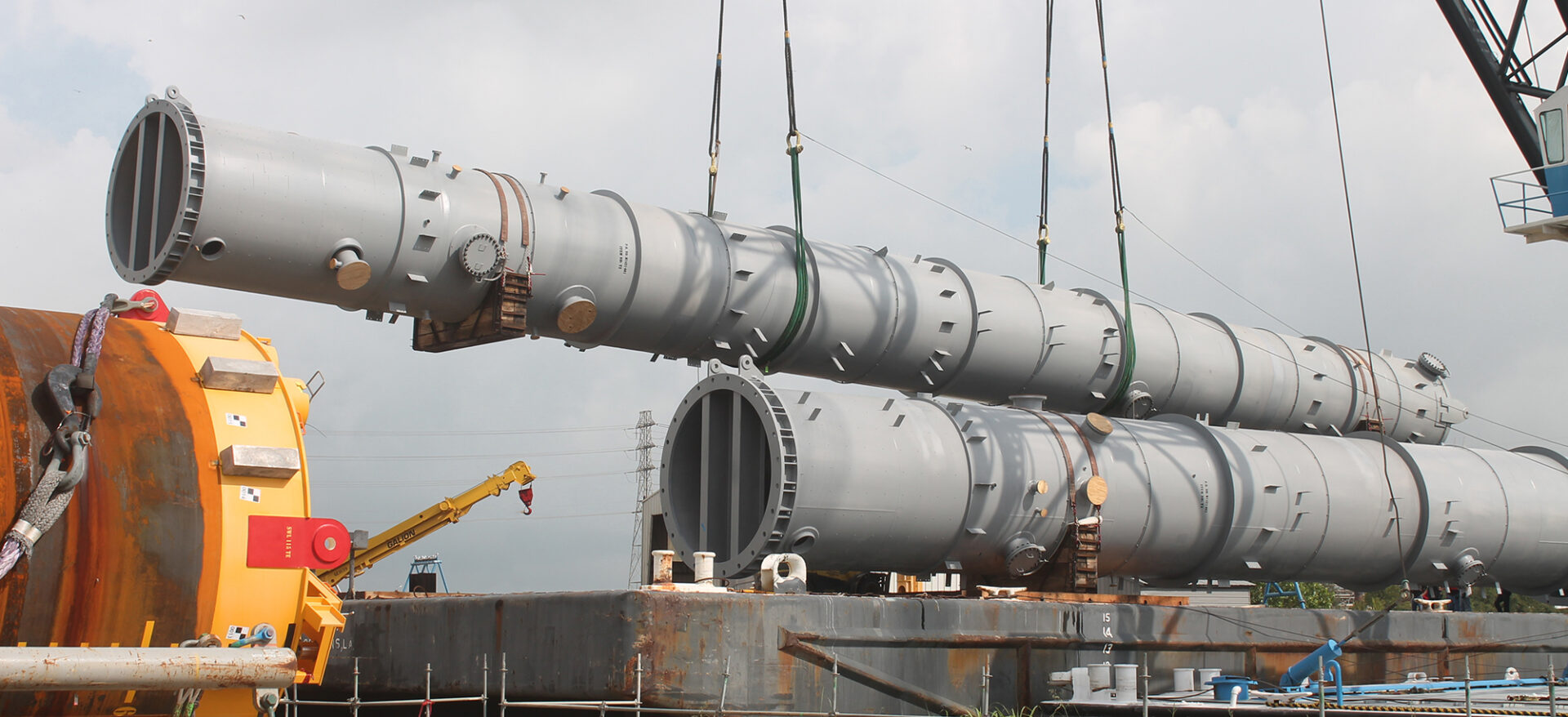

O que é Vaso de Pressão?
Equipamento de produção de peças que trabalha com alta pressão para realizar o processo desejado. Os profissionais operadores do equipamento devem ser devidamente capacitados para a tarefa, de modo que o treinamento deve ser realizado de forma presencial conforme preconiza a Norma Regulamentadora NR-13.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Projeto de Instalação de Vaso de Pressão NR-13
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Projeto de fabricação do vaso;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Documentação referente à instalação de vasos de pressão;
Elaboração do projeto de instalação;
Cronograma de trabalho;
Verificação das documentações dos equipamentos;
Inspeção visual da instalação e dos equipamentos;
Testes de funcionamento;
Testes estruturais;
Fonte de energia;
Conformidade do projeto com as normas aplicáveis;
Verificação de falhas no projeto;
Identificação de soluções para falhas
Procedimentos Ocupacionais;
Aptidão dos profissionais;
Checagem dos itens de segurança
Avaliação qualitativa e quantitativa;
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Projeto de Instalação de Vaso de Pressão NR-13
Projeto de Instalação de Vaso de Pressão NR-13
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR-13 – Caldeiras, Vasos de Pressão e Tubulações e Tanques Metálicos de Armazenamento;
ABNT NBR 15417 – Vasos de pressão – Inspeção de segurança em serviço;
ABNT NBR ISO 16528-1 – Caldeiras e vasos de pressão;
ABNT NBR 16035 – Caldeiras e vasos de pressão — Requisitos mínimos para a construção;
ABNT NBR 15949 – Vaso de pressão para ocupação humana (VPOH) para fins terapêuticos — Diretrizes para construção, instalação e operação;
ABNT NBR ISO 14623 – Sistemas espaciais – Projeto estrutural – Vasos de pressão e estruturas pressurizadas – Projeto e operação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação. NR-13.
Projeto de Instalação de Vaso de Pressão NR-13
Projeto de Instalação de Vaso de Pressão NR-13
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Projeto de Instalação de Vaso de Pressão NR-13
Projeto de Instalação de Vaso de Pressão NR-13
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Projeto de Instalação de Vaso de Pressão NR-13:
Norma Regulamentadora NR-13
“13.3.3 Todos os reparos ou alterações em equipamentos abrangidos por esta NR devem
respeitar os respectivos códigos de projeto e pós-construção e as prescrições do fabricante no que se refere a:
a) materiais;
b) procedimentos de execução;
c) procedimentos de controle de qualidade;
d) qualificação e certificação de pessoal.
13.3.3.1 Quando não for conhecido o código de projeto, deve ser respeitada a
concepção original do vaso de pressão, caldeira, tubulação ou tanques metálicos de armazenamento, empregando-se os procedimentos de controle prescritos pelos códigos aplicáveis a esses equipamentos.
13.3.3.2 A critério do PH podem ser utilizadas tecnologias de cálculo ou procedimentos mais avançados, em substituição aos previstos pelos códigos de projeto.
13.3.3.3 Projetos de alteração ou reparo devem ser concebidos previamente nas seguintes situações:
a) sempre que as condições de projeto forem modificadas;
b) sempre que forem realizados reparos que possam comprometer a segurança.
13.3.3.4 Os projetos de alterações ou reparo devem:
a) ser concebidos ou aprovados por PH;
b) determinar materiais, procedimentos de execução, controle de qualidade e qualificação de pessoal;
c) ser divulgados para os empregados do estabelecimento que estão envolvidos com o equipamento.
13.3.3.5 Todas as intervenções que exijam mandrilamento ou soldagem em partes que operem sob pressão devem ser objeto de exames ou testes para controle da qualidade com parâmetros definidos pelo PH, de acordo com normas ou códigos aplicáveis.
[…]
13.5.1.3 Os vasos de pressão devem ser dotados dos seguintes itens:
a) válvula de segurança ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalado diretamente no vaso ou no
sistema que o inclui, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
b) vasos de pressão submetidos a vácuo devem ser dotados de dispositivos de segurança ou outros meios previstos no projeto; se também submetidos à pressão positiva devem atender à alínea “a” deste subitem;
c) sistema de segurança que defina formalmente o(s) meio(s) para evitar o bloqueio inadvertido de dispositivos de segurança (Dispositivo Contra Bloqueio Inadvertido –
DCBI), sendo que, na inexistência de tal sistema formalmente definido, deve ser utilizado no mínimo um dispositivo físico associado à sinalização de advertência;
d) instrumento que indique a pressão de operação, instalado diretamente no vaso ou no sistema que o contenha.
13.5.1.4 Todo vaso de pressão deve ter afixado em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:
a) fabricante;
b) número de identificação;
Este texto não substitui o publicado no DOU
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático de fabricação;
f) código de projeto e ano de edição.
13.5.1.5 Além da placa de identificação, deve constar, em local visível, a categoria do
vaso, conforme subitem 13.5.1.2, e seu número ou código de identificação.
13.5.1.6 Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado,
a seguinte documentação devidamente atualizada:
a) prontuário do vaso de pressão a ser fornecido pelo fabricante, contendo as seguintes
informações:
– código de projeto e ano de edição;
– especificação dos materiais;
– procedimentos utilizados na fabricação, montagem e inspeção final;
– metodologia para estabelecimento da PMTA;
– conjunto de desenhos e demais dados necessários para o monitoramento da sua vida útil;
– pressão máxima de operação;
– registros documentais do teste hidrostático;
– características funcionais, atualizadas pelo empregador, sempre que alteradas as originais;
– dados dos dispositivos de segurança, atualizados pelo empregador sempre que alterados os originais;
– ano de fabricação;
– categoria do vaso, atualizada pelo empregador sempre que alterada a original;
b) Registro de Segurança em conformidade com o subitem 13.5.1.8;
c) projeto de alteração ou reparo em conformidade com os subitens 13.3.3.3 e 13.3.3.4;
d) relatórios de inspeção em conformidade com o subitem 13.5.4.14;
e) certificados de calibração dos dispositivos de segurança, onde aplicável.
13.5.1.7 Quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a reconstituição das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo da PMTA.
13.5.1.7.1 Vasos de pressão construídos sem códigos de projeto, instalados antes da publicação desta Norma, para os quais não seja possível a reconstituição da memória de cálculo por códigos reconhecidos, devem ter PMTA atribuída por PH a partir dos dados operacionais e serem submetidos a inspeções periódicas, conforme os prazos abaixo:
a) 01 ano, para inspeção de segurança periódica externa;
b) 03 anos, para inspeção de segurança periódica interna.
13.5.1.7.2 A empresa deve elaborar um Plano de Ação para realização de inspeção extraordinária especial de todos os vasos relacionados no subitem 13.5.1.7.1. (Vide
prazo para vigência no art. 8º da Portaria MTE n.º 1.082, de 18 de dezembro de 2018)
Fonte: NR-13
