Laudo Técnico de Cesto Suspenso NR 12

O objetivo do Laudo Técnico de Cesto Suspenso NR 12 visa garantir que as condições de trabalho estão dentro dos Padrões de Segurança conforme a NR 12, permitindo a realização dos trabalhos respeitando a vida, saúde e segurança de todos os envolvidos nas atividades com Cesto Suspenso.

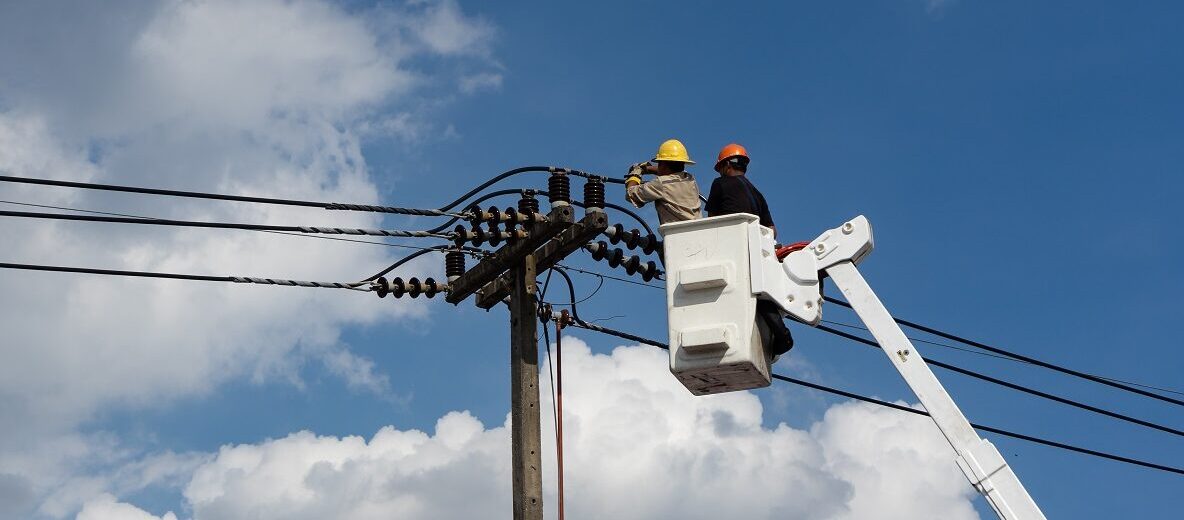

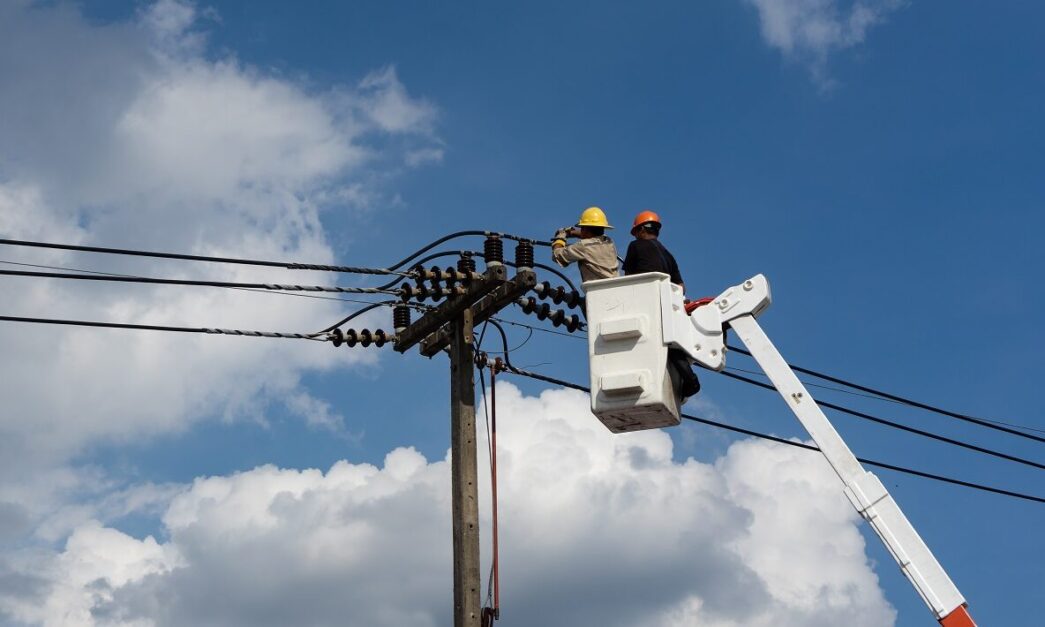

CESTO SUSPENSO: Conjunto formado pelo sistema de suspensão e a caçamba ou plataforma suspensa por equipamento de guindar que atenda os requisitos de segurança deste anexo, para utilização em trabalhos em altura.
Nas atividades onde tecnicamente for inviável o uso de PTA – Plataforma de Trabalho Aéreo, Cesta Aérea ou Cesto Acoplado, e em que não haja possibilidade de contato ou proximidade com redes energizadas ou com possibilidade de energização, poderá ser utilizado cesto suspenso içado por equipamento de guindar que atenda aos requisitos mínimos previstos na seção 4 do Anexo XII da NR12, sem prejuízo ao disposto nas demais Normas Regulamentadoras e normas técnicas oficiais vigentes pertinentes a tarefa.

Escopo: Laudo Técnico de Cesto Suspenso NR 12
Realização de análise de risco;
Especificação dos materiais e ferramentas necessárias;
Número de ocupantes;
Verificação da ancoragem para cinto de segurança tipo paraquedista, conforme projeto e sinalização do fabricante;
Grau de isolação elétrica da caçamba, se aplicável.
Placa de Identificação contendo informações básicas do equipamento como:
Marca;
Modelo;
Isolado ou não isolado;
Teste de qualificação e data do ensaio, se aplicável;
Número de série;
Data de fabricação (mês e ano);
Capacidade nominal de carga;
Altura nominal de trabalho;
Pressão do sistema hidráulico;
Número de caçambas;
Razão Social e CNPJ do fabricante ou importador;
Empresa instaladora;

Validade das Inspeções:  01 ano, exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
d) mudança de empresa.
Obs. Será emitido Laudo Técnico por Profissionais Habilitados, Perito e Eng.º Seg. do Trabalho com ART. Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

A utilização da solução cesto suspenso será uma situação excepcional e deverá atender aos itens 4.1 a 4.42 do Anexo XII da NR 12.

Veja o Anexo XII da NR 12 que fala sobre Cestos Suspensos:
CESTOS SUSPENSOS
4.1 Desde que não haja possibilidade de contato ou proximidade com redes energizadas ou com possibilidade de energização, poderá ser utilizado cesto suspenso içado por equipamento de guindar, atendendo aos requisitos mínimos previstos neste anexo, sem prejuízo do disposto nas demais Normas Regulamentadoras e normas técnicas oficiais vigentes pertinentes à atividade, nas seguintes situações:
a) nas atividades onde tecnicamente for inviável o uso de Plataforma de Trabalho Aéreo – PTA, Cesta Aérea ou Cesto Acoplado; ou
b) nas atividades em que o uso de Plataforma de Trabalho Aéreo – PTA, Cesta Aérea ou Cesto Acoplado ou outro processo de trabalho represente maior risco de acidentes para sua realização.
4.2 A utilização de cesto suspenso nas hipóteses previstas no item acima, deve ser comprovada por meio de laudo técnico e precedida por análise de risco realizada por Profissional Legalmente Habilitado com respectiva Anotação de Responsabilidade Técnica – ART.
4.3 É proibida a movimentação de pessoas simultaneamente com carga, exceto as ferramentas, equipamentos e materiais para a execução da tarefa acondicionados de forma segura.
4.4 As ferramentas, equipamentos e materiais a serem transportados não devem ter dimensões que possam trazer riscos ou desconforto aos trabalhadores.
4.5 O peso total dos trabalhadores, ferramentas, equipamentos e materiais não pode exceder, em nenhum momento, a capacidade de carga nominal da caçamba.
4.6 Para os cestos suspensos, o peso total da carga içada, incluindo o moitão, conjunto de cabos, caçamba, trabalhadores, ferramentas e material não deve exceder 50% da capacidade de carga nominal do equipamento de guindar.
4.7 A utilização de cesto suspenso deverá ser objeto de planejamento formal, contemplando as seguintes etapas:
a) realização de análise de risco;
b) especificação dos materiais e ferramentas necessárias;
c) elaboração de plano de movimentação de pessoas;
d) elaboração de procedimentos operacionais e de emergência;
e) emissão de permissão de trabalho para movimentação de pessoas.
4.8 A utilização do cesto suspenso deve estar sob a responsabilidade técnica de Profissional Legalmente Habilitado.
4.9 A supervisão da operação do cesto suspenso deve ser realizada por Engenheiro de Segurança do Trabalho ou Técnico de Segurança do Trabalho.
4.10 A operação contará com a presença física de profissional capacitado em movimentação de carga desde o planejamento até a conclusão.
4.11 A análise de risco da operação deve prever recurso para realização de operação de emergência com vistas à retirada do trabalhador da caçamba ou plataforma ou seu posicionamento em local seguro em caso de pane do sistema.
4.12 A análise de risco deve considerar possíveis interferências no entorno, em particular a operação de outros equipamentos de movimentação, devendo nesse caso ser impedida a movimentação simultânea ou adotado sistema anticolisão, quando utilizadas gruas.
4.13 Antes de içar os trabalhadores nos cestos suspensos, devem ser realizados testes operacionais de içamento com a caçamba a cada turno e após qualquer mudança de local de instalação, configuração dos equipamentos de içamento, ou do operador.
4.14 Os testes de içamento devem ser executados para avaliar a correta instalação e configuração dos equipamentos de içamento, o funcionamento dos sistemas de segurança, as capacidades de carga e a existência de qualquer interferência perigosa.
4.15 No içamento de teste, a caçamba deve ser carregada com a carga prevista para o içamento dos trabalhadores e deslocada até a posição em que ocorre o momento de carga máximo da operação planejada.
4.16 O cesto suspenso deve ser projetado por Profissional Legalmente Habilitado, contendo as especificações construtivas e a respectiva memória de cálculo, acompanhadas de ART.
4.17 Para efeitos de dimensionamento, devem ser considerados a carga nominal com os seguintes coeficientes de segurança:
a) cinco para os elementos estruturais da caçamba;
b) sete para o sistema de suspensão com um único ponto de sustentação;
c) cinco para os sistemas de suspensão com dois ou mais pontos de sustentação.
4.18 A caçamba deve dispor de:
a) capacidade mínima de 136 kg;
b) sistema de proteção contra quedas com no mínimo 990 mm de altura e demais requisitos dos itens 12.70, alíneas “a”, “b”, “d” e “e”, 12.71, 12.71.1 e 12.73, alíneas “a”, “b” e “c” desta NR;
c) piso com superfície antiderrapante e sistema de drenagem cujas aberturas não permitam a passagem de uma esfera com diâmetro de 15 mm;
d) no mínimo, conjunto estrutural, piso e sistema de proteção contra quedas confeccionados em material metálico;
e) ponto(s) de fixação para ancoragem de cinto de segurança tipo paraquedista em qualquer posição de trabalho, sinalizados e dimensionados em função do número máximo de ocupantes da caçamba e capazes de suportar cargas de impacto em caso de queda;
f) barra fixa no perímetro interno, na altura mínima de 990 mm, com projeção interna mínima de 50 mm a partir do limite do travessão superior do sistema de proteção contra quedas para o apoio e proteção das mãos e capaz de resistir aos esforços mencionados na alínea “g” deste item;
g) portão que não permita a abertura para fora e com sistema de travamento que impeça abertura acidental.
4.19 A caçamba deve ter afixada em seu interior placa de identificação indelével de fácil visualização, com no mínimo as seguintes informações:
a) identificação do fabricante;
b) data de fabricação;
c) capacidade de carga da caçamba em peso e número de ocupantes;
d) modelo e número de identificação de caçamba que permita a rastreabilidade do projeto;
e) peso do cesto suspenso vazio (caçamba e sistema de suspensão).
4.20 Sempre que o cesto suspenso sofrer alterações que impliquem em mudança das informações constantes da placa de identificação, esta deve ser atualizada.
4.21 O içamento do cesto suspenso somente pode ser feito por meio de cabo de aço, com fitilho de identificação ou sistema para identificação e rastreamento previsto pelo INMETRO – Regulamento de Avaliação da Conformidade para Cabos de Aço de Uso Geral, Portaria INMETRO/MDIC n.º 176, de 16/06/2009.
4.22 É proibida a utilização de correntes, cabos de fibras naturais ou sintéticos no içamento e/ou sustentação do cesto suspenso.
4.23 O sistema de suspensão deve minimizar a inclinação devido ao movimento de pessoal na caçamba e não deve permitir inclinação de mais de dez graus fora do plano horizontal.
4.24 Os sistemas de suspensão devem ser dedicados, não podendo ser utilizados para outras finalidades, e satisfazer aos seguintes requisitos:
a) o sistema de suspensão de cabos com superlaços unidos mecanicamente deve ser projetado com sapatilha em todos os olhais, sendo proibida a utilização de grampos, soquetes tipo cunha, ou nós;
b) o sistema de suspensão de cabos com conexões finais de soquetes com furos deve ser concebido de acordo com as instruções do fabricante;
c) todos os sistemas de suspensão de eslinga devem utilizar uma ligação principal para a fixação ao gancho do moitão do equipamento de içamento ou à manilha com porca e contra-pino;
d) as cargas devem ser distribuídas uniformemente entre os pontos de sustentação do sistema de suspensão;
e) o conjunto de cabos (superlaços) destinado a suspender a caçamba deve ter sua carga nominal identificada;
f) manilhas, se usadas no sistema de suspensão, devem ser do tipo com porca e contrapino;
g) deve haver um elemento reserva entre o gancho do moitão e as eslingas do sistema de suspensão, de forma a garantir a continuidade de sustentação do sistema em caso de rompimento do primeiro elemento;
h) os ganchos devem ser dotados de sistema distorcedor e trava de segurança;
i) os cabos e suas conexões devem atender aos requisitos da norma ABNT NBR 11900 – Extremidades de laços de cabos de aço.
4.25 Quando a análise de risco indicar a necessidade de estabilização da caçamba por auxiliar externo, esta deve ser feita por meio de elementos de material não condutor, vedado o uso de fibras naturais.
4.26 O equipamento de guindar utilizado para movimentar pessoas no cesto suspenso deve possuir, no mínimo:
a) anemômetro que emita alerta visual e sonoro para o operador do equipamento de guindar quando for detectada a incidência de vento com velocidade igual ou superior a 35 km/h;
b) indicadores do raio e do ângulo de operação da lança, com dispositivos automáticos de interrupção de movimentos (dispositivo limitador de momento de carga) que emitam um alerta visual e sonoro automaticamente e impeçam o movimento de cargas acima da capacidade máxima do guindaste;
c) indicadores de níveis longitudinal e transversal;
d) limitador de altura de subida do moitão que interrompa a ascensão do mesmo ao atingir a altura previamente ajustada;
e) dispositivo de tração de subida e descida do moitão que impeça a descida da caçamba ou plataforma em queda livre (banguela);
f) ganchos com identificação e travas de segurança;
g) aterramento elétrico;
h) válvulas hidráulicas em todos os cilindros hidráulicos a fim de evitar movimentos indesejáveis em caso de perda de pressão no sistema hidráulico, quando utilizado guindastes;
i) controles que devem voltar para a posição neutra quando liberados pelo operador;
j) dispositivo de parada de emergência;
k) dispositivo limitador de velocidade de deslocamento vertical do cesto suspenso de forma a garantir que se mantenha, no máximo, igual a trinta metros por minuto (30m/min).
4.27 Em caso de utilização de grua, esta deve possuir, no mínimo:
a) limitador de momento máximo, por meio de sistema de segurança monitorado por interface de segurança;
b) limitador de carga máxima para bloqueio do dispositivo de elevação, por meio de sistema de segurança monitorado por interface de segurança;
c) limitador de fim de curso para o carro da lança nas duas extremidades, por meio de sistema de segurança monitorado por interface de segurança;
d) limitador de altura que permita frenagem segura para o moitão, por meio de sistema de segurança monitorado por interface de segurança;
e) alarme sonoro para ser acionado pelo operador em situações de risco e alerta, bem como de acionamento automático, quando o limitador de carga ou momento estiver atuando;
f) placas indicativas de carga admissível ao longo da lança, conforme especificado pelo fabricante;
g) luz de obstáculo (lâmpada piloto);
h) trava de segurança no gancho do moitão;
i) cabos-guia para fixação do cabo de segurança para acesso à torre, lança e contra-lança;
j) limitador de giro, quando a grua não dispuser de coletor elétrico;
k) anemômetro que emita alerta visual e sonoro para o operador do equipamento de guindar quando for detectada a incidência de vento com velocidade igual ou superior a 35 km/h;
l) dispositivo instalado nas polias que impeça o escape acidental do cabo de aço;
m) limitador de curso de movimentação de gruas sobre trilhos, por meio de sistema de segurança monitorado por interface de segurança;
n) limitadores de curso para o movimento da lança – item obrigatório para gruas de lança móvel ou retrátil;
o) aterramento elétrico;
p) dispositivo de parada de emergência;
q) dispositivo limitador de velocidade de deslocamento vertical do cesto suspenso de forma a garantir que se mantenha, no máximo, igual a trinta metros por minuto (30m/min).
4.28 É obrigatório, imediatamente antes da movimentação, a realização de:
a) reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
b) inspeção visual do cesto suspenso;
c) checagem do funcionamento do rádio;
d) confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
4.29 A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) impacto com estruturas externas à plataforma;
b) movimento inesperado da plataforma;
c) queda de altura;
d) outros específicos associados com o içamento.
4.30 A equipe de trabalho é formada pelo(s) ocupante(s) do cesto, operador do equipamento de guindar, sinaleiro designado e supervisor da operação.
4.31 A caçamba, o sistema de suspensão e os pontos de fixação devem ser inspecionados, pelo menos, uma vez por dia, antes do uso, por um trabalhador capacitado para esta inspeção. A inspeção deve contemplar no mínimo os itens da Lista de Verificação n.º 1 deste anexo, os indicados pelo fabricante da caçamba e pelo Profissional Legalmente Habilitado responsável técnico pela utilização do cesto.
4.32 Quaisquer condições encontradas que constituam perigo devem ser corrigidas antes do içamento do pessoal.
4.33 As inspeções devem ser registradas em documentos específicos, podendo ser adotado meio eletrônico.
4.34 A equipe de trabalho deve portar rádio comunicador operando em faixa segura e exclusiva.
4.35 Os ocupantes do cesto devem portar um rádio comunicador para operação e um rádio adicional no cesto.
4.36 Deve haver comunicação permanente entre os ocupantes do cesto e o operador de guindaste.
4.37 Se houver interrupção da comunicação entre o operador do equipamento de guindar e o trabalhador ocupante do cesto, a movimentação do cesto deve ser interrompida até que a comunicação seja restabelecida.
4.38 Os sinais de mão devem seguir regras internacionais, podendo ser criados sinais adicionais desde que sejam conhecidos pela equipe e não entrem em conflito com os já estabelecidos pela regra internacional.
4.39 Placas ou cartazes contendo a representação dos sinais de mão devem ser afixados de modo visível dentro da caçamba e em quaisquer locais de controle e sinalização de movimento do cesto suspenso.
4.40 Dentre os ocupantes do cesto, pelo menos um trabalhador deve ser capacitado em código de sinalização de movimentação de carga.
4.41 É proibido o trabalho durante tempestades com descargas elétricas ou em condições climáticas adversas ou qualquer outra condição metrológica que possa afetar a segurança dos trabalhadores.
4.42 Na utilização do cesto suspenso, deve ser garantido distanciamento das redes energizadas.
Os sistemas de segurança previstos neste anexo devem atingir a performance de segurança com a combinação de componentes de diferentes tecnologias (ex: mecânica, hidráulica, pneumática e eletrônica), e da seleção da categoria de cada componente levando em consideração a tecnologia usada.
Toda documentação prevista neste anexo deve permanecer no estabelecimento à disposição dos Auditores Fiscais do Trabalho, dos representantes da Comissão Interna de Prevenção de Acidentes – CIPA e dos representantes das Entidades Sindicais representativas da categoria, sendo arquivada por um período mínimo de 5 (cinco) anos.
Para operações específicas de transbordo em plataformas marítimas, deve ser utilizada a cesta de transferência homologada pela Diretoria de Portos e Costas – DPC da Marinha do Brasil.
7.1 A equipe de trabalho deve ser capacitada com Curso Básico de Segurança de Plataforma (NORMAM 24) e portar colete salva-vidas.
7.2 Devem ser realizados procedimentos de adequação da embarcação, área livre de convés e condições ambientais.
Serviços de manutenção de instalações energizadas de linhas de transmissão e barramentos energizados para trabalhos ao potencial devem atender aos requisitos de segurança previstos na NR-10.
