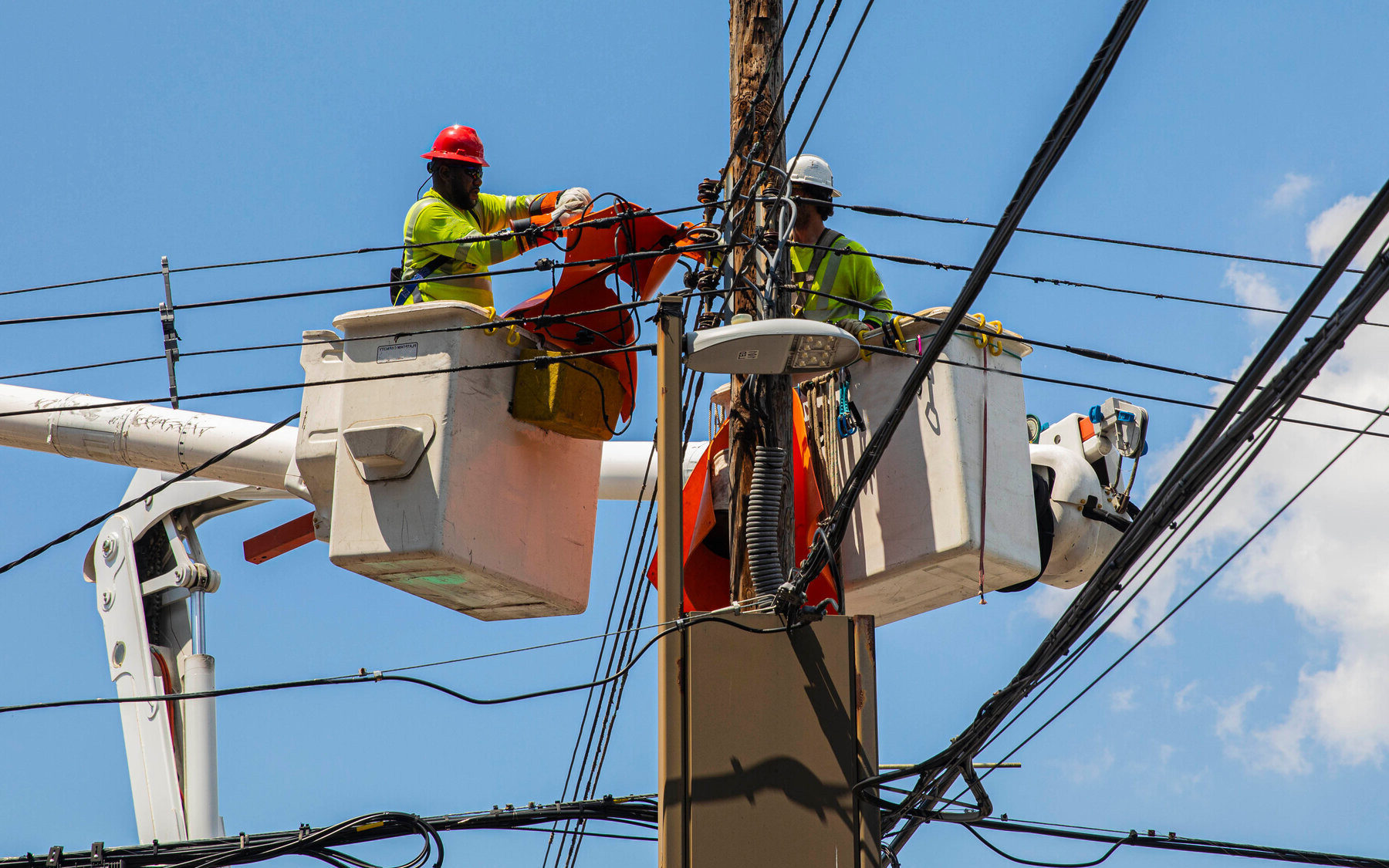

Ensaios Elétricos Cesto Acoplado

Nome Técnico: Ensaios Elétricos Cesto Acoplado

Cód: 21279

O objetivo dos Ensaios Elétricos de Cesto Acoplado visa estabelecer segurança para todos os envolvidos com Cestos Acoplados, garantindo a viabilidade de execução dos serviços em altura com equipamento dentro dos padrões de segurança preconizados na NR-12 e NR-35.
CESTO ACOPLADO: Caçamba ou plataforma acoplada a um guindaste veicular para elevação de pessoas e execução de trabalho em altura, com ou sem isolamento elétrico, podendo também elevar material de apoio indispensável para realização do serviço.

NR-12.3.3 Para serviços em linhas, redes e instalações energizadas com tensões iguais ou superiores a 1.000V, a caçamba e o equipamento de guindar devem possuir isolamento, garantido o grau de isolamento, categorias A, B ou C, conforme norma ABNT NBR 16092:2012, e devem ser adotadas outras medidas de proteção coletivas para a prevenção do risco de choque elétrico, nos termos da NR-10.F

NR-12.3.4 Para serviços em linhas, redes e instalações energizadas com tensões inferiores a 1.000V, a caçamba deve possuir isolação própria e ser equipada com cuba isolante (liner), garantindo assim o grau de isolamento adequado, e devem ser adotadas outras medidas de proteção coletivas para a prevenção do risco de choque elétrico, nos termos da NR-10

Escopo do Serviço: Ensaios elétricos de cesto acoplado
Ensaios para Cesto Acoplado  Liner (Cuba Isolante) Anexo XII item 3.4 da NR-12
Ensaios para Cesto Acoplado da Integridade Estrutural Anexo XII item 3.16.1 da NR-12
Execução do TESTE DE CARGA (Sendo meios e materiais para os Testes por conta da Contratada)
Execução do Teste de isolação;
Execução de Ensaios não Destrutivos (Líquido Penetrante)
Verificação do Grau de Isolamento  Categorias  A,B,C, conforme normas;
Análise quantitativa da carcaça do cesto;
Análise quantitativa do suporte da carcaça;
Análise qualitativa do cesto acoplado se tem (rachaduras, trincas e quadro de parada de emergência) ;
Verificação de Controle do cesto do guindauto;
Se o cesto acoplado é projetado para 2 pessoas;
Teste de carga – (a empresa deve fornecer os materiais para os teste);
Registro fotográfico;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica).

Referencias Normativas aos seus dispositivos aplicáveis e suas atualizações:
ABNT NBR 16092 – Cestas aéreas – Especificações e ensaios;
ABNT NBR 14768 – Guindastes – Guindaste articulado hidráulico – Requisitos;
ABNT NBR 16593 – Ensaio não destrutivo – Emissão acústica – Procedimentos para ensaio em cestas Aéreas isoladas;
ABNT NBR 16601 – Ensaio não destrutivo – Emissão acústica – Procedimentos para ensaio em guindaste articulados hidráulicos com ou sem Cesto Acoplado;
NR- 12 Anexo XII – Equipamentos de Guindar para Elevação de pessoas e realização de Trabalhos em Altura;
ABNT NBR IEC 60270: Técnicas de ensaios elétricos de alta-tensão – Medição de descargas parciais;
ABNT NBR IEC 60060-2: Técnicas de ensaios elétricos de alta-tensão Parte 2: Sistemas de medição, conf. especificado na ABNT NBR IEC 60060-1;
ABNT NBR IEC 60060-1: Técnicas de ensaios elétricos de alta tensão Parte 1: Definições gerais e requisitos de ensaios;

Validade do Laudo: Ensaios elétricos de cesto acoplado – É recomendável renovação anual ou se ocorrer evento que indique a necessidade de atualização do Laudo.

Procedimentos e Documentos necessários para operação de Máquinas e Equipamentos Autopropelidos e Guindar:
ASO (Atestado de Saúde Ocupacional, com indicação para operação dentro da validade);
Cópia da carteira de trabalho (Página foto; Qualificação civil e Contrato de trabalho);
Ficha de registro e controle de entrega de EPI;
Cópia do contrato de prestação de serviço;
CNH Categoria E,D ou C do colaborador;
Certificado de Capacitação e Atualização específica da máquina ou equipamento, carteira de identificação;
Laudo de Inspeção Técnica da Máquina ou Equipamento;
Laudos das cintas de içamento, cabos de aço e correntes quando for o caso;
ART de liberação do equipamento;
Manual de Instruções Técnicas do equipamento;

Atenção
NR 12
12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de cuidados do empregado;
Falta de alerta do empregador;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
1- Inquérito Policial – Polícia Civil;
2- Perícia através Instituto Criminalista;
3- Procedimento de Apuração junto Delegacia Regional do Trabalho;
4- Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
5- O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
6- Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
7- Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
8- Apesar da Lei da Delegação Trabalhista não prever que se aplica a culpa em cooper vigilando mas apenas a responsabilidade de entregar o equipamento de treinamento (responsável em vigiar e na tem que realmente vigiar;
9- Não prever que se aplica a culpa em cooper vigilando ao Empregador mas apenas a responsabilidade de entregar o equipamento de treinar vale frisar que o Empregador também fica responsável em vigiar);
10- Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção.
Salientamos que o empregado não pode exercer atividades expostos a riscos que possam comprometer sua segurança e saúde.
Sendo assim podem responder nas esferas criminal e civil, aqueles expõem os trabalhadores a tais riscos.

Rescue Cursos

Laudos, Perícias Programas, ART's e muito mais!

Reproduzir vídeo

Saiba mais sobre Ensaios Elétricos Cesto Acoplado NR-12 Anexo XII da NR-12 que aborda equipamentos de guindar para elevação de pessoas e realização de trabalho em altura:
NR-12 – Segurança no trabalho em máquinas em máquinas e equipamentos, Anexo XII, Equipamentos de guindar para elevação de pessoas e realização de trabalho em altura;
CESTA AÉREA: Equipamento veicular destinado à elevação de pessoas para execução de trabalho em altura, dotado de braço móvel, articulado, telescópico ou misto, com caçamba ou plataforma, com ou sem isolamento elétrico, podendo, desde que projetado para este fim, também elevar material por meio de guincho e de lança complementar (JIB), respeitadas as especificações do fabricante.
CESTO ACOPLADO: Caçamba ou plataforma acoplada a um guindaste veicular para elevação de pessoas e execução de trabalho em altura, com ou sem isolamento elétrico, podendo também elevar material de apoio indispensável para realização do serviço.
CESTO SUSPENSO: Conjunto formado pelo sistema de suspensão e a caçamba ou plataforma suspensa por equipamento de guindar que atenda os requisitos de segurança deste anexo, para utilização em trabalhos em altura.
Para fins deste anexo, consideram-se as seguintes definições:
Altura nominal de trabalho (para cestas aéreas e cestos acoplados): Distância medida na elevação máxima desde o fundo da caçamba até o solo, acrescida de 1,5 m.
Berço: Suporte de apoio da lança do guindaste na sua posição recolhida.
Caçamba ou plataforma (vide figura 1): Componente destinado à acomodação e movimentação de pessoas à posição de trabalho.
Carga nominal (carga bruta): Capacidade estabelecida pelo fabricante ou por Profissional Legalmente Habilitado para determinada configuração do equipamento de guindar e caçamba ou plataforma.
Capacidade nominal da caçamba ou plataforma: A capacidade máxima da caçamba, estabelecida pelo fabricante, em termos de peso e número de ocupantes previsto.
Chassi: É a estrutura de todo o conjunto onde se monta o mecanismo de giro, coluna, braços e lanças, bem como o sistema de estabilizadores.
Plano de movimentação de carga (Plano de Rigging): Consiste no planejamento formalizado de uma movimentação com guindaste móvel ou fixo, visando à otimização dos recursos aplicados na operação (equipamentos, acessórios e outros) para se evitar acidentes e perdas de tempo. Ele indica, por meio do estudo da carga a ser içada, das máquinas disponíveis, dos acessórios, condições do solo e ação do vento, quais as melhores soluções para fazer um içamento seguro e eficiente.
CESTOS ACOPLADOS
3.1 Os cestos acoplados devem dispor de:

a) ancoragem para cinto de segurança tipo paraquedista, conforme projeto e sinalização do fabricante;
b) todos os controles claramente identificados quanto a suas funções e protegidos contra uso inadvertido e acidental;
c) controles para movimentação da caçamba na parte superior e na parte inferior, que voltem para a posição neutra quando liberados pelo operador;
d) dispositivo ou sistema de segurança que impeça a atuação inadvertida dos controles superiores;
e) controles superiores na caçamba ou ao seu lado e prontamente acessíveis ao operador;
f) controles inferiores prontamente acessíveis e dotados de um meio de prevalecer sobre o controle superior de movimentação da caçamba;
g) dispositivo de parada de emergência nos comandos superior e inferior, devendo manter-se funcionais em ambos os casos;
h) válvulas de retenção nos cilindros hidráulicos das sapatas estabilizadoras, e válvulas de retenção e contrabalanço ou holding nos cilindros hidráulicos do braço móvel, a fim de evitar movimentos indesejáveis em caso de perda de pressão no sistema hidráulico;
i) controles dos estabilizadores protegidos contra o uso inadvertido, que retornem à posição neutra quando soltos pelo operador, localizados na base do guindaste, de modo que o operador possa ver os estabilizadores movimentando;
j) válvula ou chave seletora, junto ao comando dos estabilizadores, que numa posição bloqueie a operação dos estabilizadores e na outra posição, os comandos de movimentação do equipamento de guindar;
k) sistema que impeça a operação das sapatas estabilizadoras sem o prévio recolhimento do braço móvel para uma posição segura de transporte;
l) sistema de operação de emergência que permita a movimentação dos braços e rotação da torre em caso de pane, exceto no caso previsto na alínea “m”;
m) recurso para operação de emergência que permita a movimentação dos braços e rotação da torre em caso de ruptura de mangueiras hidráulicas;
n) sistema estabilizador, com indicador de inclinação instalado junto aos comandos dos estabilizadores, em ambos os lados, para mostrar se o equipamento está posicionado dentro dos limites de inclinação permitidos pelo fabricante;
o) sistema limitador de momento de carga que, quando alcançado o limite do momento de carga, emita um alerta visual e sonoro automaticamente e impeça o movimento de cargas acima da capacidade máxima do guindaste, bem como bloqueie as funções que aumentem o momento de carga.
p) ponto para aterramento no equipamento de guindar;
q) sistema mecânico e/ou hidráulico, ativo e automático, que promova o nivelamento do cesto, evite seu basculamento e assegure que o nível do cesto não oscile além de 5 graus em relação ao plano horizontal durante os movimentos do braço móvel ao qual o cesto está acoplado.
3.2 A caçamba ou plataforma deve ser dimensionada para suportar e acomodar o(s) operador(es) e as ferramentas indispensáveis para realização do serviço.
3.2.1 As caçambas fabricadas em material não condutivo devem atender às dimensões do Anexo “C” da norma ABNT NBR 16092:2012.
3.2.2 Plataformas metálicas (condutivas):
a) devem possuir sistema de proteção contra quedas com no mínimo 990 mm de altura e demais requisitos dos itens 12.70, alíneas “a”, “b”, “d” e “e”, 12.71, 12.71.1 e 12.73, alíneas “a”, “b” e “c” desta Norma Regulamentadora;
a) quando o acesso à plataforma for por meio de portão, não pode permitir a abertura para fora e deve ter sistema de travamento que impeça a abertura acidental;
b) possuir o piso com superfície antiderrapante e sistema de drenagem cujas aberturas não permitam a passagem de uma esfera com diâmetro de 15 mm;
c) possuir degrau, com superfície antiderrapante, para facilitar a entrada do operador quando a altura entre o nível de acesso à plataforma e o piso em que ele se encontra for superior a 0,55 m;
d) possuir borda com cantos arredondados.
3.3 Para serviços em linhas, redes e instalações energizadas com tensões iguais ou superiores a 1.000V, a caçamba e o equipamento de guindar devem possuir isolamento, garantido o grau de isolamento, categorias A, B ou C, conforme norma ABNT NBR 16092:2012, e devem ser adotadas outras medidas de proteção coletivas para a prevenção do risco de choque elétrico, nos termos da NR-10.
3.4 Para serviços em linhas, redes e instalações energizadas com tensões inferiores a 1.000V, a caçamba deve possuir isolação própria e ser equipada com cuba isolante (liner), garantindo assim o grau de isolamento adequado, e devem ser adotadas outras medidas de proteção coletivas para a prevenção do risco de choque elétrico, nos termos da NR-10.
3.5 Para serviços em proximidade de linhas, redes e instalações energizadas ou com possibilidade de energização acidental, em que o trabalhador possa entrar na zona controlada com uma parte do seu corpo ou com extensões condutoras, o equipamento também deve possuir o grau de isolamento adequado, observando-se que:
a) caso o trabalho seja realizado próximo a tensões superiores a 1.000 V, a caçamba e o equipamento de guindar devem ser isolados, conforme previsto no item 3.3 deste anexo;
b) caso o trabalho seja próximo a tensões igual ou inferiores a 1.000 V, a caçamba deve garantir o isolamento, conforme previsto no item 3.4 deste anexo.
c) devem ser adotadas outras medidas de proteção coletivas para a prevenção do risco de choque elétrico, nos termos da NR-10.
3.6 O posto de trabalho do equipamento de guindar, junto aos comandos inferiores, não deve permitir que o operador tenha contato com o solo na execução de serviços em proximidade de energia elétrica.
3.6.1 O posto de trabalho deve ser fixado na parte inferior do equipamento de guindar ou no chassi do veículo.
3.7 Os equipamentos de guindar que possuam mais de um conjunto de controle inferior devem possuir meios para evitar a operação involuntária dos controles, enquanto um dos controles estiver sendo operado.
3.8 Em cestos acoplados com duas caçambas, os controles superiores devem estar posicionados ao alcance dos operadores, sem que haja a necessidade de desengatar seu cinto de segurança.
3.9 Os controles inferiores do guindaste não devem ser operados com trabalhadores na caçamba, exceto em situações de emergência ou quando a operação ou atividade assim o exigir.
3.10 Quando o acesso da caçamba for por meio de portão, este não pode permitir a abertura para fora e deve ter sistema de travamento que impeça a abertura acidental.
3.11 O sistema de estabilização deve ser utilizado conforme orientações do fabricante para garantir a estabilidade do conjunto guindaste/cesto.
3.12 O conjunto guindaste/cesto acoplado deve ser ensaiado com carga de 1,5 vezes a capacidade nominal, a ser aplicada no centro da caçamba na sua posição de máximo momento de tombamento, registrado em relatório do ensaio.
3.13 Estabilizadores com extensão lateral devem ser projetados para evitar sua abertura involuntária e devem ter o seu curso máximo limitado por batentes mecânicos ou cilindros hidráulicos projetados para esta função.
3.14 As caçambas dos cestos acoplados devem ter placa de identificação na qual constem, no mínimo, as seguintes informações:
a) razão social e CNPJ do fabricante ou importador;
b) modelo;
c) data de fabricação;
d) capacidade nominal de carga;
e) número de ocupantes;
f) eventuais restrições de uso;
g) grau de isolação elétrica da caçamba, se aplicável.
3.15 As caçambas devem possuir sinalização, atendidos os requisitos desta Norma Regulamentadora, destacando a capacidade de carga nominal, o número de ocupantes e a tensão máxima de uso, quando aplicável.
3.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
3.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.
CESTOS SUSPENSOS
4.1 Desde que não haja possibilidade de contato ou proximidade com redes energizadas ou com possibilidade de energização, poderá ser utilizado cesto suspenso içado por equipamento de guindar, atendendo aos requisitos mínimos previstos neste anexo, sem prejuízo do disposto nas demais Normas Regulamentadoras e normas técnicas oficiais vigentes pertinentes à atividade, nas seguintes situações:

a) nas atividades onde tecnicamente for inviável o uso de Plataforma de Trabalho Aéreo – PTA, Cesta Aérea ou Cesto Acoplado; ou
b) nas atividades em que o uso de Plataforma de Trabalho Aéreo – PTA, Cesta Aérea ou Cesto Acoplado ou outro processo de trabalho represente maior risco de acidentes para sua realização.
4.2 A utilização de cesto suspenso nas hipóteses previstas no item acima, deve ser comprovada por meio de laudo técnico e precedida por análise de risco realizada por Profissional Legalmente Habilitado com respectiva Anotação de Responsabilidade Técnica – ART.

Importante:
Quando se tratar de Máquinas e Equipamentos de Elevação é obrigatório, imediatamente antes da movimentação, a realização de:
01 – Elaboração da Análise Preliminar e Risco -APR
02 – Permissão de Trabalho (PT)
03 – Checar EPIs e EPCs
04 – Verificar o Manual de Instrução do Equipamento;
04 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART
05 –  Manter Equipe de Resgate equipada;
06 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o  processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
07- A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
i) Outros específicos associados com o içamento.
08 – A equipe de trabalho é formada pelo(s) ocupante(s) do cesto, operador do equipamento, sinaleiro designado e supervisor da operação.
09 – A equipe de Resgate equipada deve permanecer a tempo de resposta dentro dos padrões  de  zero a 10 minutos.

Ensaios elétricos de cesto acoplado – Consulte-nos

Ensaios Elétricos Cesto Acoplado,o que é o ensaios elétricos de cesto acoplado, pra que serve o ensaios elétricos de cesto acoplado, o que é isolamento elétrico em cesto aéreo, teste de isolamento elétrico em cesto, laudo de isolamento elétrico em cesto, aonde fazer o ensaios elétricos de cesto acoplado, como fazer o ensaios elétricos de cesto acoplado, porque fazer o ensaios elétricos de cesto acoplado, quando fazer o ensaios elétricos de cesto acoplado, quanto é o ensaios elétricos de cesto acoplado,
