Teste Performance Bomba Centrífuga

Teste Performance Bomba Centrífuga

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Preparação; Equipamentos de teste necessários; medidores de vazão;
medidores de pressão; cronômetros e instrumentos de medição;
Acesso aos manuais do fabricante e à documentação relevante da bomba;
Verificação de dados e especificações; Capacidade de vazão; Altura de elevação;
Potência do motor; Diâmetro de sucção e descarga;
Especificações da bomba  em atendimento aos requisitos do projeto;
Inspeção visual completa da bomba e suas partes, incluindo o rotor, o eixo, as palhetas, o invólucro e os selos; Procure por danos, desgaste excessivo, corrosão ou qualquer outra condição que possa afetar o desempenho;
Medição da geometria;  Dimensões-chave da bomba, como diâmetros, comprimentos e folgas específicas; Instrumentos de medição adequados, como paquímetros, micrômetros e sondas de folga;
Teste de vazão;  Sistema de teste adequado e medição de vazão em diferentes pontos de operação, variando a altura de elevação e a velocidade da bomba.
Comparação dos valores medidos com as especificações do fabricante e verificação se está dentro dos parâmetros das tolerâncias aceitáveis;
Teste de eficiência; Medição da potência de entrada e a potência de saída da bomba para calcular sua eficiência;
Medição da potência elétrica consumida pelo motor e a potência hidráulica fornecida pela bomba.
Comparação dos resultados obtidos com as especificações do fabricante.
Teste de NPSH (Net Positive Suction Head) ;  Verificação do NPSH disponível na instalação da bomba;
Comparação com os requisitos mínimos especificados pelo fabricante;
* O NPSH é uma medida da energia disponível na entrada da bomba e é crucial para evitar a cavitação;
Inspeção de ruído e vibração;
Avaliação os níveis de ruído e vibração durante o funcionamento da bomba;
Instrumentos de medição apropriados para determinar se os níveis estão dentro dos limites aceitáveis;
*Ruído excessivo e vibração podem indicar problemas de desalinhamento, desgaste ou falhas mecânicas.
Análise de desempenho;
Ação corretiva; Medidas corretivas;
Intervenção do fabricante para solução de problemas;
Ações a serem tomadas pelo fabricante;
Documentação; Registros escritos; Arquivos de registro;
Status do abastecimento de água; Condição e estado de suprimento de água;
Com base nos resultados dos testes e medições anteriores, será avaliado o desempenho geral da bomba em relação às especificações do fabricante Verificação se a bomba atende aos requisitos de vazão, eficiência e NPSH.
Fonte: NFPA 25

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Teste Performance Bomba Centrífuga

Teste Performance Bomba Centrífuga

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NFPA 25 – Standard for the Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems; (Padrão para Inspeção, teste e manutenção de sistemas de proteção contra incêndio à base de água);
Norma ISO 9906: Esta norma fornece orientações gerais sobre a realização e interpretação de testes de desempenho hidráulico de bombas centrífugas. Ela especifica os métodos de teste, as tolerâncias de desempenho e as condições de aceitação;
Norma ASME PTC 8.2: Publicada pela American Society of Mechanical Engineers (ASME), esta norma abrange o teste de desempenho de bombas centrífugas de fluxo radial. Ela fornece procedimentos e orientações detalhados para a realização dos testes;
Norma API 610: Desenvolvida pelo American Petroleum Institute (API), esta norma é específica para bombas centrífugas utilizadas na indústria de petróleo e gás. Ela aborda requisitos de projeto, construção e teste de bombas, incluindo testes de desempenho;
Norma ANSI/HI 14.6: Publicada pelo Hydraulic Institute (HI), esta norma trata do teste de aceitação de bombas centrífugas de acordo com as especificações de desempenho. Ela inclui requisitos e procedimentos para o teste de aceitação de bombas novas;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Teste Performance Bomba Centrífuga

Teste Performance Bomba Centrífuga

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Teste Performance Bomba Centrífuga

Teste Performance Bomba Centrífuga

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Teste Performance Bomba Centrífuga

Saiba Mais: Teste Performance Bomba Centrífuga:

ISO 9906:2012, “Bombas – Ensaio hidráulico de desempenho – Requisitos e tolerâncias para aceitação”.
A ISO 9906 estabelece procedimentos padronizados para testar o desempenho hidráulico de bombas centrífugas em diferentes condições de operação. O objetivo principal desses testes é avaliar o desempenho da bomba, incluindo a vazão, a altura manométrica total, a eficiência e a potência consumida.
A norma abrange vários aspectos relacionados aos testes de desempenho de bombas, incluindo:
Métodos de teste: A ISO 9906 descreve diferentes métodos para realizar os testes de desempenho, dependendo das características da bomba e das condições de operação. Isso inclui testes em bancada ou em campo, com diferentes configurações e instrumentação.
Tolerâncias de desempenho: A norma estabelece limites de tolerância para os parâmetros de desempenho da bomba, como vazão, altura manométrica total e eficiência. Essas tolerâncias ajudam a determinar se a bomba atende aos requisitos específicos de desempenho estabelecidos.
Condições de aceitação: A norma define as condições sob as quais a bomba é considerada aceitável ou não. Isso inclui critérios de desempenho, como eficiência mínima, vazão mínima ou máxima, e desvio máximo permitido em relação às características nominais.
Além disso, a ISO 9906 fornece orientações sobre a calibração dos instrumentos de medição, a apresentação dos resultados dos testes e a interpretação dos dados obtidos. Ela também aborda a correção dos dados de teste para condições padrão, como temperatura e pressão.
É importante ressaltar que a ISO 9906 é uma norma geral e que podem existir normas específicas de setores ou aplicações particulares que complementem ou modifiquem seus requisitos. Portanto, é recomendado consultar a norma específica do seu país ou setor, bem como as orientações do fabricante da bomba, para obter informações detalhadas e atualizadas sobre os testes de desempenho de bombas.

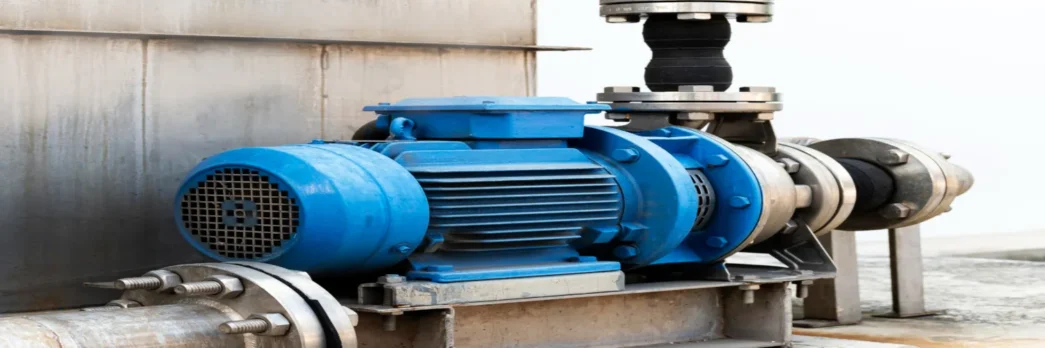

URL FOTO
Licensor’s author: Deksaplan – Freepik.com

Teste Performance Bomba Centrífuga: Consulte-nos.
