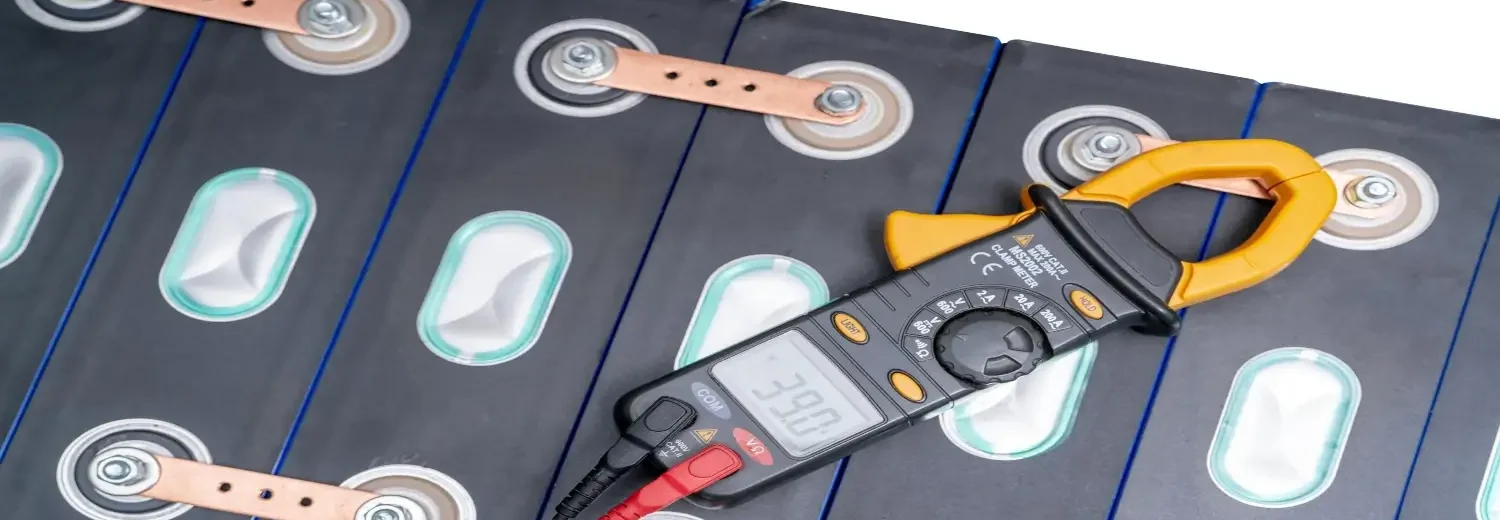

Laudo Volt Amperímetro
Nome Técnico: Execução de Inspeção Técnica por Volt Amperímetro + Elaboração de Relatório Técnico + ART
Referência: 201808
Qual o objetivo do Laudo de Volt Amperímetro?
O objetivo do Laudo de Volt Amperímetro é fornecer uma avaliação documentada das medições de voltagem e corrente realizadas com um amperímetro. Este documento técnico é utilizado para registrar e comunicar os resultados das medições, garantindo a precisão e a conformidade com os padrões estabelecidos.

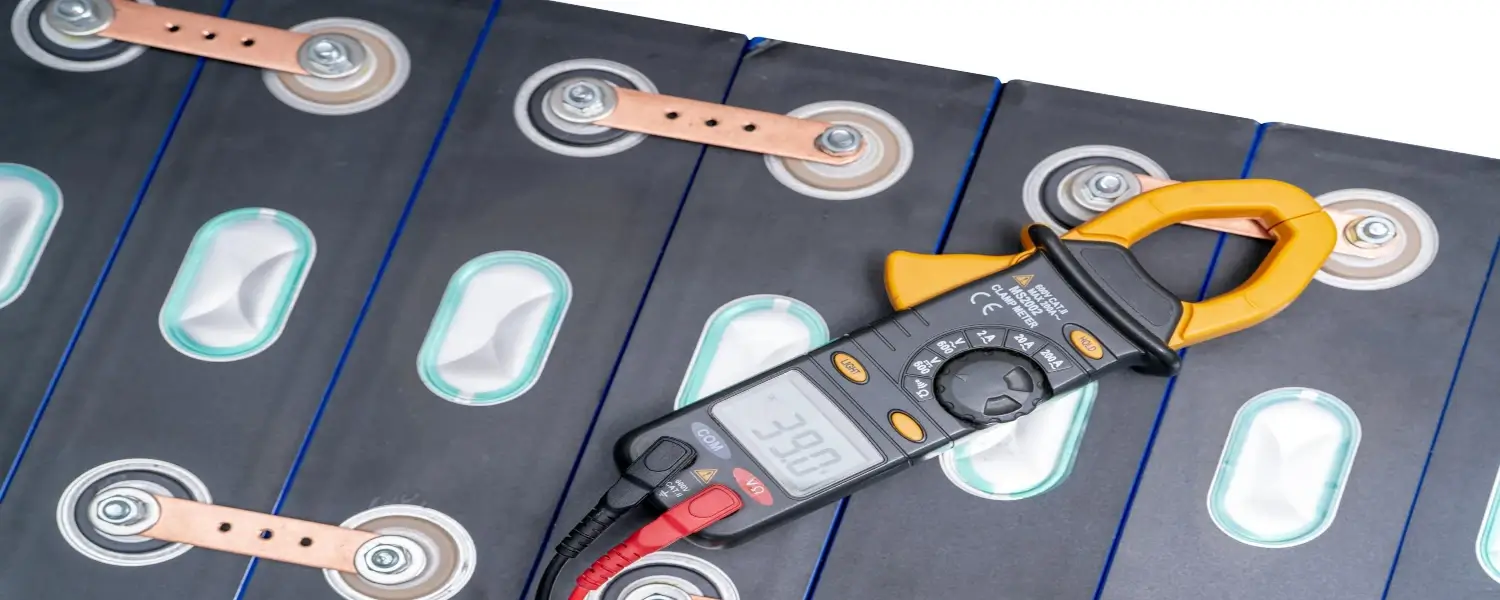

O que é Volt Amperímetro?
O Volt Amperímetro, também conhecido como V-A ou VU (volt-ampere unit), é um instrumento de medição que combina a capacidade de medir tanto a voltagem (em volts) quanto a corrente (em amperes) em um circuito elétrico. Ele pode ser usado para medir a potência elétrica em um circuito, pois a potência é o produto da voltagem pela corrente. Este tipo de instrumento é comumente utilizado em aplicações de eletrônica, elétrica e em trabalhos de manutenção.
Qual é a Diferença entre um Amperímetro e um Voltímetro?
Um amperímetro é usado para medir a corrente elétrica em um circuito, enquanto um voltímetro é usado para medir a diferença de potencial, ou seja, a voltagem. Em resumo, o amperímetro mede a corrente (em ampères) e o voltímetro mede a voltagem (em volts).
Quais são os Diferentes Tipos de Amperímetros disponíveis no mercado?
Existem basicamente dois tipos de amperímetros disponíveis no mercado:
Amperímetro Analógico: Este tipo de amperímetro utiliza uma agulha móvel que se move ao longo de uma escala para indicar a corrente elétrica. Eles são frequentemente usados em aplicações de baixa corrente.
Amperímetro Digital: Os amperímetros digitais utilizam displays digitais para mostrar a corrente elétrica em dígitos. Eles são mais precisos e fáceis de ler, e são comumente usados em aplicações industriais e de alta precisão.
Ambos os tipos de amperímetros têm suas vantagens e desvantagens, e a escolha entre eles depende das necessidades específicas de medição e das preferências do usuário.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Laudo Volt Amperímetro
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Introdução; Objetivo do teste;
Equipamentos utilizados;
Procedimentos de segurança;
Descrição do circuito ou sistema testado;
Especificações técnicas do equipamento;
Condições de teste; Calibração do equipamento;
Procedimento de teste; Resultados obtidos
Análise dos resultados; Comparação com as especificações do equipamento;
Descrição detalhada dos testes realizados;
Configuração dos instrumentos;
Medições específicas feitas durante o teste;
Análise de incertezas associadas às medições realizadas;
Precisão e a exatidão dos resultados;
Discussão sobre a linearidade e a resposta dinâmica do equipamento testado;
Avaliação da estabilidade e repetibilidade das medições;
Considerações sobre a influência de fatores ambientais;
Temperatura e umidade, nos resultados do teste;
Discussão sobre a segurança elétrica do equipamento testado;
Conformidade com normas e regulamentos aplicáveis;
Avaliação da interferência eletromagnética no equipamento e nas medições realizadas;
Considerações sobre a manutenção preventiva e calibração futura do equipamento;
Verificação da função de retenção de leitura (“Data Hold”);
Verificação de indicação de polaridade;
Verificação da função de auto-desligamento (“Auto Power Off”);
Utilização de calibrador de grandezas elétricas;
Verificação de exatidão para corrente;
Verificação de exatidão para tensão;
Verificação de exatidão para resistência;
Observações sobre os erros (desvios) em relação ao padrão de referência;
Conclusão; Recomendações, se aplicável;
Assinatura do responsável técnico; Data do teste;
Referências utilizadas; Anexos (se houver);
Resumo executivo; Nomenclatura e definições;
Descrição do ambiente de teste;
Diagrama esquemático do circuito;
Tabela de resultados; Gráficos (se aplicável);
Observações durante o teste;
Manutenção preventiva realizada no equipamento;
Descrição de possíveis problemas encontrados;
Fotografias do equipamento em teste.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
ABNT NBR 5410 – Instalações elétricas de baixa tensão;
ABNT NBR 14520 – Medidores eletrônicos de energia elétrica – Método de ensaio;
ABNT NBR 14519 – Medidores eletrônicos de energia elétrica – Especificação;
ABNT NBR 14522 – Intercâmbio de informações para sistemas de medição de energia elétrica;
ABNT NBR 14521 – Aceitação de lotes de medidores eletrônicos de energia elétrica – Procedimento;
ABNT NBR 11105 – Voltímetro e eletrodo de referência de Ag/AgCI para proteção catódica – Ensaio de aferição;
ABNT NBR 5426 – Planos de Amostragem e Procedimentos na Inspeção por Atributos – Procedimento;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
IEC 61010-1 – Requisitos de segurança para equipamentos elétricos para medição, controle e uso em laboratório – Parte 1: Requisitos gerais;
IEC 61010-2-031 – Requisitos de segurança para equipamentos elétricos para medição, controle e
uso em laboratório; Parte 2-031: Requisitos particulares para conjuntos de sondas portáteis para sistemas eléctricos
Medição e teste;
IEC 61010-2-032 – Requisitos de segurança para equipamentos elétricos de medição, controle e
utilização em laboratório – Parte 2-032: Requisitos particulares para corrente portátil e manipulada à mão
sensores para teste e medição elétrica;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Volt Amperímetro
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Laudo Volt Amperímetro
6.2.2 Inspeção visual
6.2.2.1 O inspetor deve proceder a uma inspeção visual nos alicates volt-amperímetro digitais que compõem a amostra, verificando:
a) identificação e acondicionamento;
b) acabamento e aspecto geral, inclusive dos acessórios;
c) fornecimento dos itens mínimos, conforme item 4.12.
6.2.2.2 O alicate volt-amperímetro será considerado aprovado caso:
a) a identificação e o acondicionamento estejam de acordo com o especificado nos itens 3.2 e 3.3 desta ET;
b) o acabamento e o aspecto geral dos alicates volt-amperímetro e de seus acessórios seja adequado, o que é caracterizado a não existência de arranhões, sujeira ou outro sinais de mau uso;
c) sejam fornecidos todos os itens mínimos indicados no item 4.12
6.2.3 Verificação de características funcionais
6.2.3.1 Verificação da funcionalidade de teste de continuidade
6.2.3.1.1 Deve ser selecionada a funcionalidade de teste de continuidade no alicate voltamperímetro. Curto circuitar as pontas de prova do alicate volt-amperímetro e observar o acionamento do sinal sonoro. Repetir o teste conectando as pontas de prova a um resistor de 18 ohms e observar o acionamento do sinal sonoro também nessa situação;
6.2.3.1.2 O alicate volt-amperímetro é considerado aprovado caso seja observado o sinal sonoro em ambas as situações indicadas acima.
6.2.3.2 Verificação da função de retenção de leitura (“Data Hold”)
6.2.3.2.1 Selecionar a função de medição de tensão contínua no alicate volt-amperímetro.
Selecionar a faixa de medição com resolução de 0,01 V. Medir a tensão de uma bateria de 9 Vcc.
Travar a leitura acionando a função de retenção de leitura (“data hold”). Desconectar as pontas de prova da bateria que estava sendo medida e observar o valor indicado no display. Destravar a leitura e observar novamente o display.
6.2.3.2.2 O alicate volt-amperímetro é considerado aprovado caso não seja observada nenhuma alteração do valor indicado após a desconexão das pontas de prova da bateria (retenção da leitura) e o retorno do display a zero após a desativação da função de retenção de leitura.
6.2.3.3 Verificação de indicação de polaridade
6.2.3.3.1 Selecionar a função de medição de tensão contínua no alicate volt-amperímetro.
Selecionar a faixa de medição com resolução de 0,01 V. Medir a tensão de uma bateria de 9 Vcc, mantendo a polaridade da entrada do alicate volt-amperímetro igual à polaridade da bateria.
Observar a leitura indicada no display. Inverter as pontas de prova conectadas à bateria que estava sendo medida e observar a nova indicação do display.
6.2.3.3.2 O alicate volt-amperímetro é considerado aprovado caso a indicação de polaridade no display corresponda às conexões direta e invertida da bateria à entrada de medição de tensão.
6.2.3.4 Verificação da função de auto-desligamento (“Auto Power Off”)
6.2.3.4.1 Ligar o alicate volt-amperímetro. Caso a função de auto-desligamento não seja automaticamente ativada, ativá-la. Selecionar a função de medição de corrente alternada, na menor escala disponível, de acordo com o modelo do alicate volt-amperímetro. Não efetuar qualquer nova medição ou troca de escala ou grandeza. Aguardar o período de desligamento especificado pelo fabricante considerando uma possível tolerância de até +/- 50%, pois os valores
especificados para esse parâmetro são aproximados.
6.2.3.4.2 O alicate volt-amperímetro é considerado aprovado caso ocorra o desligamento automático do mesmo no tempo especificado considerando-se a tolerância citada no item 6.2.3.4.1.
