Laudo de Aterramento com A.R.T
Nome Técnico: Elaboração de Relatório Técnico para Análise de Aterramento
Referência: 102993
Ministramos Cursos e Treinamentos em Idioma Técnico: Português, Inglês (Regional), Croata, Japonês, Espanhol, Francês, Chinês (Regional), Alemão, Índia (Regional), Árabe, Coreano, Russo, entre outros.
Laudo de Aterramento
O objetivo de se realizar um Laudo de Aterramento é atestar a qualidade e o desempenho do sistema elétrico conectado, sendo este um fator essencial para garantir a segurança e o bom funcionamento da unidade elétrica a ser analisada.
O que é Aterramento?
O ato de realizar um aterramento, significa conectar o equipamento elétrico à terra, ou à uma grande massa que esteja apta a substituí-la. O aterramento é feito para equilibrar o potencial de equipamentos elétricos, tornando a diferença entre eles e a terra, zero. Dessa forma, durante a operação e manutenção dessas máquinas, o profissional responsável não corre risco de receber descargas elétricas, seja por descarga eletrostática ou por fuga para a massa (corrente de falta).
Escopo do Serviço
Laudo de Aterramento
Objetivo e Escopo da Inspeção Técnica;
Identificação e Descrição do Equipamento;
Análise da Documentação Técnica;
Itens a Serem Verificados e Inspecionados;
Verificação de Tensão de Contato;
Medidas de Proteção Contra Contatos Diretos;
Medidas de Proteção Contra Efeitos Térmicos;
Avaliação de Equipotencialização;
Verificação dos Dispositivos de Seccionamento e Comando;
Adequação dos Componentes e dos Dispositivos de Proteção à Condições Externas;
Medição da Resistência de Aterramento;
Avaliação e Identificação dos Componentes e Condutores de Proteção;
Medição da Resistência de Isolamento da Instalação;
Ensaio de Tensão Aplicada;
Medição Ôhmica (através de aparelho com Certificado de Calibração);
Medição da Impedância do Percurso da Corrente de Falta;
Identificação e Ligações do Fio Terra;
Checagem dos Itens e Sinalizações de Segurança;
Verificação de Acessibilidade;
Porte das Instalações;
Avaliação Geral de Risco;
Avaliação qualitativa;
Registro fotográfico;
Proposta de Melhorias Corretivas (caso necessário);
Emissão da ART (Anotação de Responsabilidade Técnica).
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Cabe a Contratante fornecer:
Cabe a Contratante quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Plano de Inspeção e Manutenção da é obrigatório conforme previsto na NR 12.
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR – 01 – Disposições Gerais;
NR – 10 – Segurança em Instalações e Serviços em Eletricidade;
ABNT NBR 5410: Instalações elétricas de baixa tensão;
ABNT NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV;
ABNT NBR 5419: Proteção contra descargas atmosféricas;
ABNT NBR 15749: Medição de resistência de aterramento e de potenciais na superfície do solo em sistemas de aterramento;
ABNT NBR ISO/IEC 17025: Requisitos gerais para a competência de laboratórios de ensaio e calibração;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Laudo de Aterramento com A.R.T
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Rescue Cursos
Laudos, Perícias Programas, ART's e muito mais!
Saiba Mais: Laudo de Aterramento
Um aterramento bem feito serve, não somente para proteger os usuários de uma edificação de possíveis descargas elétricas, – sendo elas oriundas de eventos naturais, como raios, ou de falhas na instalação e uso de sistemas de eletricidade – mas também são indispensáveis para garantir a integridade e o aumento da vida útil dos equipamentos dentro de uma companhia. Ele também é responsável pela eliminação das interferências eletro magnéticas de uma edificação, evitando riscos maiores.
Existem vários tios de aterramento e variam de acordo com a necessidade da edificação, entretanto, existem formas mais indicadas do que outras. O sistema TT é o mais completo, com sua parte neutra aterrada logo após a saída do sistema, enquanto o fio terra sai da massa e vai direto para a haste de aterramento. Este sistema, por ser o mais completo, é o mais adequado para a maioria das edificações, devendo ser utilizado sempre que possível.
Porém, há outras formas de aterramento específicas para estruturas distintas ou com certos tipos de peculiaridades, como o sistema TN-S, segundo mais utilizado, em que o neutro é aterrado na saída do transformador e o fio terra tem sua conexão feita a partir do elemento metálico. Por último, a forma menos indicada é o sistema TN-C, em que o fio terra e o neutro são constituídos pelo mesmo condutor, notando-se assim, seu risco.

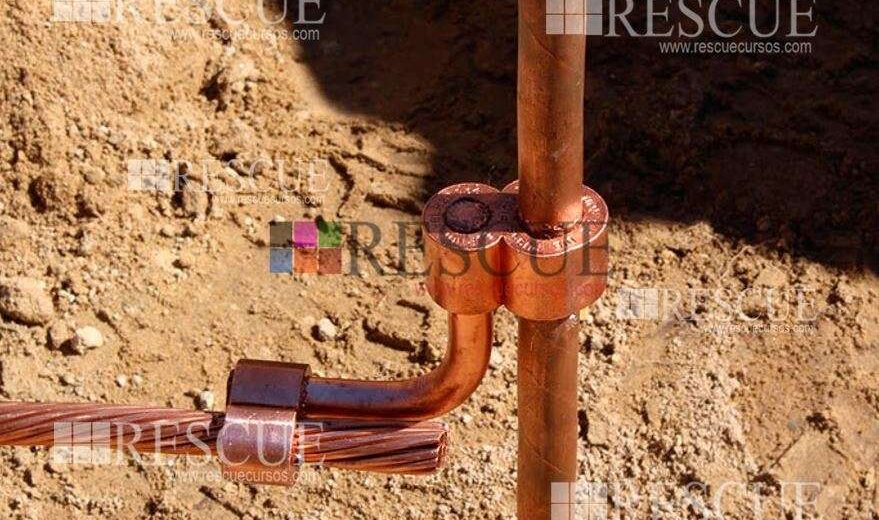

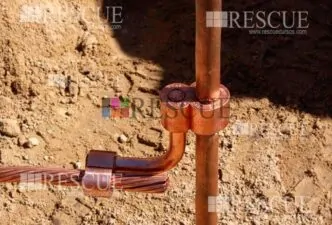

Um bom aterramento deve ter seu valor inferior ou igual a 5 ohms e quando esse valor não é alcançado com somente uma barra de aterramento, pode optar-se pelo agrupamento de barras em posições paralelas ou o tratamento químico do solo também pode ser uma saída. Para se medir o aterramento, utiliza-se o multímetro, em que os resultados são medidos a partir do uso da fase e do neutro, e em seguida, a medição segue entre a terra e o neutro. Nesta última etapa, valores maiores que 5v indicam pouca funcionalidade; entretanto, um valor igual a 0v pode ser indício de que o aterramento não esteja funcionando. O terrômetro também pode ser um bom instrumento para se medir a resistência da terra. Suas duas hastes de referência são inseridas no solo para efetuar a medição. A dificuldade está no fato de que muitos locais têm seus solos concretados, de forma que as hastes não possam ser inseridas.
Alguns dos problemas que podem ser originados na realização de um mau aterramento:
1. Queda de comunicação entre máquinas e computadores;
2. Interferência em imagens, ondulações, ‘fantasmas’, no caso de monitores de vídeo;
3. Interferências eletromagnéticas;
4. Queima de placas eletrônicas ou de CI’s;
5. Superaquecimento de inversores, conversores, etc.;
6. Falhas intermitentes;
7. Travamentos e mau funcionamento de computadores.
Se você está enfrentando algum dos problemas listados acima, é possível que o problema esteja no aterramento. A Rescue Cursos efetua os melhores laudos de aterramento do mercado, que identificam o problema e indicam a melhor forma de solucioná-lo.
