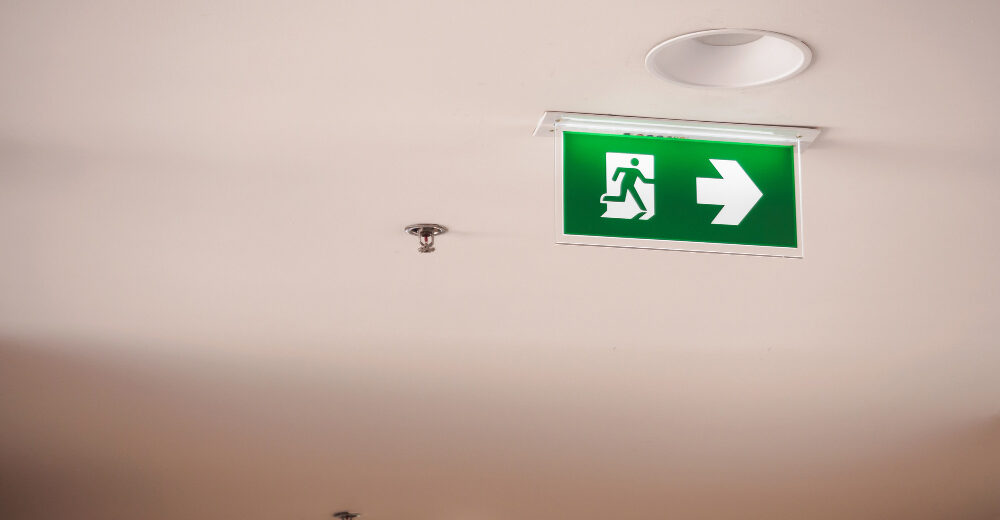

IT 20 – Sinalização de Emergência

IT 20 – Sinalização de Emergência

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Procedimentos Gerais;
Características da sinalização de emergência;
Classificação da sinalização;
Sinalização básica;
Sensores de incêndio e sistema de alarme;
Sinalização complementar;
Fontes de energia do sistema de sinalização;
Procedimentos Específicos;
Sinalização de proibição;
Sinalização de alerta;
Sinalização de equipamentos de combate a incêndio;
Projeto de sinalização de emergência;
Material;
Visibilidade da sinalização;
Características da sinalização de emergência;
Sinalização complementar;
Requisitos;
Implantação da sinalização básica;
Manutenção;
Acessibilidade;
Símbolos da sinalização básica;
Sinalização de Proibição;
Sinalização de Alerta;
Sinalização de Orientação e Salvamento;
Mensagens escritas;
Indicação continuada de rotas de fuga;
Indicação de obstáculos;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Fonte: IT 20 Corpo de Bombeiros

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à  nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

IT 20 – Sinalização de Emergência

IT 20 – Sinalização de Emergência

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndio;
Instrução Técnica Nº 20 – Sinalização de Emergência de Corpo de Bombeiro;
NBR 9077  – Saídas de emergência em edifícios
ABNT NBR 5410 – Instalações elétricas de baixa tensão;
ABNT NBR ISO 7240-1 – Sistemas de detecção e alarme de incêndio – Parte 1: Generalidades e definições;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

IT 20 – Sinalização de Emergência

IT 20 – Sinalização de Emergência

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

IT 20 – Sinalização de Emergência

IT 20 – Sinalização de Emergência

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

IT 20 – Sinalização de Emergência

Saiba Mais: IT 20 – Sinalização de Emergência:

[ … Instrução Técnica do Corpo de Bombeiros Nº20
“5 Procedimentos Gerais
5.1 Finalidade
A sinalização de emergência tem como finalidade reduzir o
risco de ocorrência de incêndio, alertando para os riscos existentes e garantir que sejam adotadas ações adequadas à situação de risco, que orientem as ações de combate e facilitem a localização dos equipamentos e das rotas de saída para abandono seguro da edificação em caso de incêndio.
5.2 Características da sinalização de emergência
5.2.1 Características básicas
A sinalização de emergência faz uso de símbolos, mensagens e cores, definidos nesta IT, que devem ser alocados convenientemente no interior da edificação e áreas de risco, segundo os critérios desta IT.
5.2.2 Características específicas
a. formas geométricas e as dimensões das sinalizações de emergência são as constantes do Anexo A;
b. as simbologias das sinalizações de emergência são as constantes do Anexo B.
5.3 Tipos de sinalização
A sinalização de emergência divide-se em sinalização básica e sinalização complementar, conforme segue:
5.3.1 Sinalização básica
A sinalização básica é o conjunto mínimo de sinalização que uma edificação deve apresentar, constituído por 4 categorias, de acordo com sua função:
5.3.1.1 Proibição
Visa a proibir e coibir ações capazes de conduzir ao início do incêndio ou ao seu agravamento.
5.3.1.2 Alerta
Visa a alertar para áreas e materiais com potencial de risco de incêndio, explosão, choques elétricos e contaminação por produtos perigosos.
5.3.1.3 Orientação e salvamento
Visa a indicar as rotas de saída e as ações necessárias para o seu acesso e uso.
5.3.1.4 Equipamentos
Visa a indicar a localização e os tipos de equipamentos de combate a incêndios e alarme disponíveis no local.
5.3.2 Sinalização complementar
A sinalização complementar é o conjunto de sinalização composto por faixas de cor ou mensagens complementares à sinalização básica, porém, das quais esta última não é dependente.
A sinalização complementar tem a finalidade de:
5.3.2.1 Complementar, através de um conjunto de faixas de cor, símbolos ou mensagens escritas, a sinalização básica, nas seguintes situações:
a. indicação continuada de rotas de saída;
b. indicação de obstáculos e riscos de utilização das rotas de saída;
c. mensagens específicas escritas que acompanham a sinalização básica, onde for necessária a complementação da mensagem dada pelo símbolo.
5.3.2.2 Informar circunstâncias específicas em uma edificação ou áreas de risco, por meio de mensagens escritas;
5.3.2.3 Demarcar áreas para assegurar corredores de circulação destinados às rotas de saídas e acesso a equipamentos de combate a incêndio e alarme, em locais ocupados por estacionamento de veículos, depósitos de mercadorias e máquinas ou equipamentos de áreas fabris;
5.3.2.4 Identificar sistemas hidráulicos fixos de combate a incêndio.
5.3.2.5 Rotas de saída
Visa a indicar o trajeto completo das rotas de fuga até uma saída de emergência (indicação continuada).
5.3.2.6 Obstáculos
Visa a indicar a existência de obstáculos nas rotas de fuga, tais como: pilares, arestas de paredes e vigas, desníveis de piso, fechamento de vãos com vidros ou outros materiais translúcidos e transparentes etc.
5.3.2.7 Mensagens escritas
Visa a informar o público sobre:
a. uma sinalização básica, quando for necessária a complementação da mensagem dada pelo símbolo;
b. as medidas de proteção contra incêndio existentes na edificação ou áreas de risco;
c. as circunstâncias específicas de uma edificação e áreas de risco;
d. a lotação admitida em recintos destinados a reunião de público.
5.3.2.8 Demarcações de áreas
Visa a definir um leiaute no piso, para informar aos usuários as rotas de saída e os equipamentos de combate a incêndio e alarme, em áreas utilizadas para depósito de materiais, instalações de máquinas e ou equipamentos industriais e em locais destinados a estacionamento de veículos.
5.3.2.9 Identificação de sistemas hidráulicos fixos de combate a incêndio
Visa a identificar, por meio de pintura diferenciada, as tubulações e acessórios utilizados para sistemas de hidrantes e chuveiros automáticos quando aparentes.
6 PROCEDIMENTOS ESPECÍFICOS
6.1 Implantação da sinalização básica
Os diversos tipos de sinalização de emergência devem ser implantados em função de características específicas de uso e dos riscos, bem como em função de necessidades básicas para a garantia da segurança contra incêndio e pânico na edificação (ver exemplos no Anexo C).
6.1.1 Sinalização de proibição
A sinalização de proibição apropriada deve ser instalada em local visível e a uma altura de 1,8 m medida do piso acabado à base da sinalização, distribuída em mais de um ponto dentro da área de risco, de modo que pelo menos uma delas possa ser claramente visível de qualquer posição dentro da área, distanciadas em no máximo 15 m entre si.
6.1.2 Sinalização de alerta
A sinalização de alerta apropriada deve ser instalada em local visível e a uma altura de 1,8 m medida do piso acabado à base da sinalização, próxima ao risco isolado ou distribuída ao longo da área de risco generalizado, distanciadas entre si em, no máximo, 15 m.

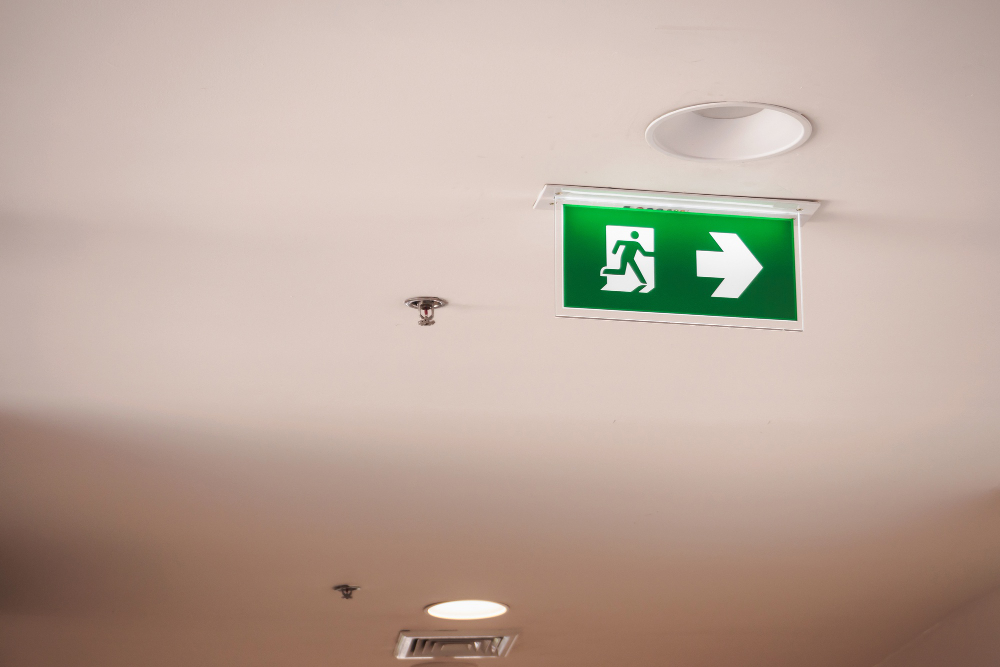

6.1.3 Sinalização de orientação e salvamento
A sinalização de saída de emergência apropriada deve assinalar todas as mudanças de direção, saídas, escadas etc., e ser instalada segundo sua função, a saber:
a. a sinalização de portas de saída de emergência deve ser localizada imediatamente acima das portas, no máximo a 0,1 m da verga, ou diretamente na folha da porta, centralizada a uma altura de 1,8 m medida do piso acabado à base da sinalização;
b. a sinalização de orientação das rotas de saída deve ser localizada de modo que a distância de percurso de qualquer ponto da rota de saída até a sinalização seja de, no máximo, 15 m. Adicionalmente, essa também deve ser instalada, de forma que na direção de saída de qualquer ponto seja possível visualizar o ponto seguinte, respeitado o limite máximo de 30 m. A sinalização deve ser instalada de modo que a sua base esteja a 1,8 m do piso acabado;
c. a sinalização de identificação dos pavimentos no interior da caixa de escada de emergência deve estar a uma altura de 1,8 m medido do piso acabado à base da sinalização, instalada junto à parede, sobre o patamar de acesso de cada pavimento, de tal forma a ser visualizada em ambos os sentidos da escada (subida e descida);
d. a mensagem escrita “SAÍDA” deve estar sempre grafada no idioma português. Caso exista a necessidade de utilização de outras línguas estrangeiras, devem ser aplicados textos adicionais;
e. em escadas contínuas, além da identificação do pavimento de descarga no interior da caixa de escada de emergência, deve-se incluir uma sinalização de saída de emergência com seta indicativa da direção do fluxo através dos símbolos (Anexo B – código S3 ou S4 na parede frontal aos lances de escadas e S5 acima da porta de saída, de forma a evidenciar o piso de descarga);
f. a abertura das portas em escadas não deve obstruir a visualização de qualquer sinalização.
6.1.4 Sinalização de equipamentos de combate a incêndio
A sinalização apropriada de equipamentos de combate a incêndio deve estar a uma altura de 1,8 m, medida do piso acabado à base da sinalização, e imediatamente acima do equipamento sinalizado. Ainda:
a. quando houver, na área de risco, obstáculos que dificultem ou impeçam a visualização direta da sinalização básica no plano vertical, a mesma sinalização deve ser repetida a uma altura suficiente para a sua visualização;
b. quando a visualização direta do equipamento ou sua sinalização não for possível no plano horizontal, a sua localização deve ser indicada a partir do ponto de boa visibilidade mais próxima. A sinalização deve incluir o símbolo do equipamento em questão e uma seta indicativa, sendo que o conjunto não deve distar mais que 7,5 m do equipamento;
c. quando o equipamento encontrar-se instalado em pilar, devem ser sinalizadas todas as faces do pilar que estiverem voltadas para os corredores de circulação de pessoas ou veículos;
d. quando se tratar de hidrante e extintor de incêndio instalados em garagem, área de fabricação, depósito e locais utilizados para movimentação de mercadorias e de grande varejo deve ser implantada também a sinalização de piso.” …]
Fonte: IT 20 Corpo de Bombeiros.

IT 20 – Sinalização de Emergência: Consulte-nos.
