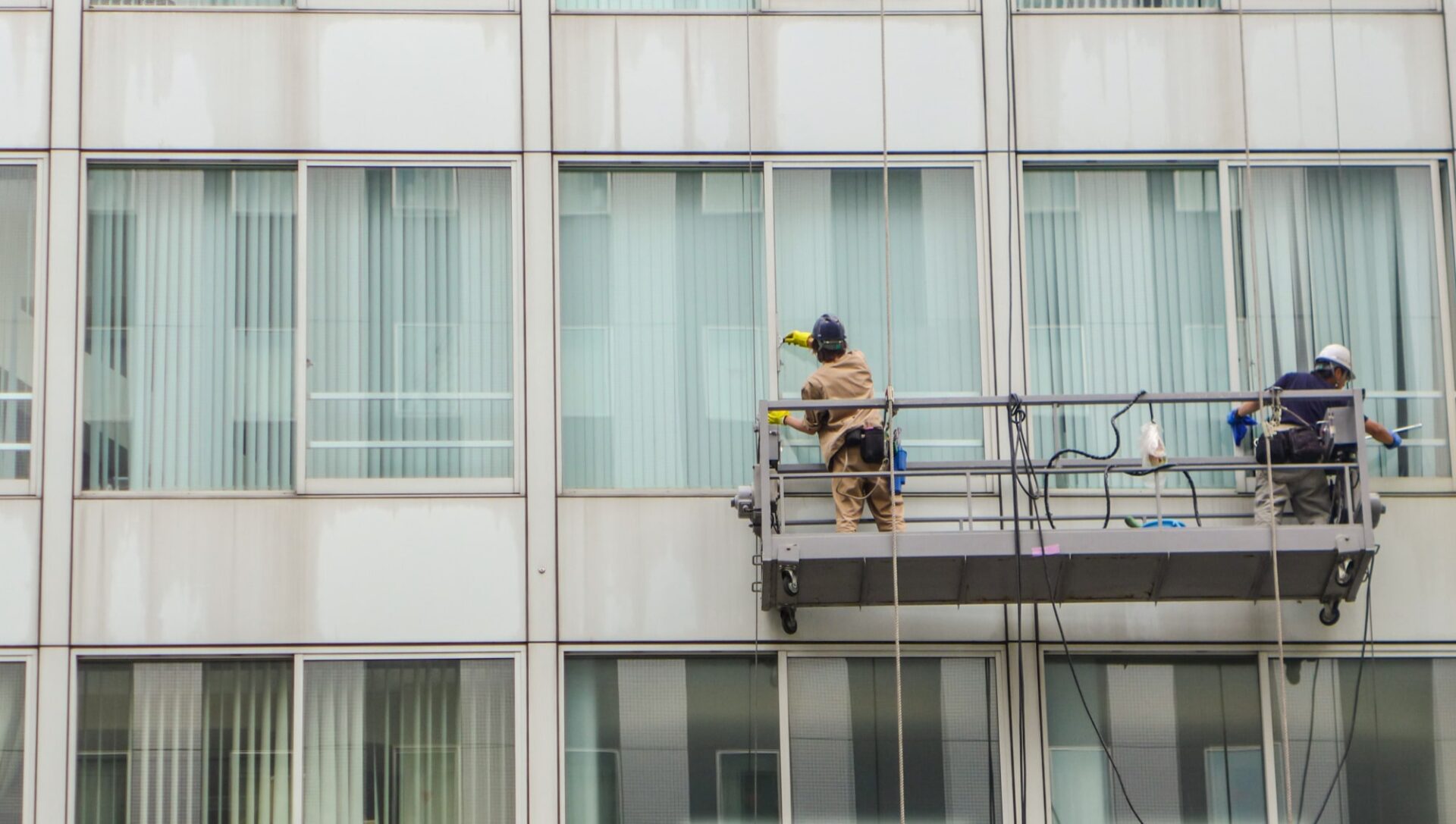

ART para Instalação de Balancim

Elaboramos o Projeto e emitimos a ART (Anotação de Responsabilidade Técnica) para Instalação de Balancim com acompanhamento do Eng. Mecânico/Eng. Seg. do Trabalho e Supervisor/ Resgatista de Altura.

BASE LEGAL NR 18
NR 18 – CONDIÇÕES E MEIO AMBIENTE DE TRABALHO NA INDÚSTRIA DA CONSTRUÇÃO
18.15 Andaimes e Plataformas de Trabalho
18.15.1 O dimensionamento dos andaimes, sua estrutura de sustentação e fixação, deve ser realizado por profissional legalmente habilitado.
18.15.1.1 Os projetos de andaimes do tipo fachadeiro, suspensos e em balanço devem ser acompanhados pela respectiva Anotação de Responsabilidade Técnica.
18.15.2 Os andaimes devem ser dimensionados e construídos de modo a suportar, com segurança, as cargas de trabalho a que estarão sujeitos.
18.15.2.1 Somente empresas regularmente inscritas no CREA, com profissional legalmente habilitado pertencente ao seu quadro de empregados ou societário, podem fabricar andaimes completos ou quaisquer componentes estruturais.
18.15.2.3 É vedada a utilização de andaimes sem as gravações previstas no item 18.15.2.2.
18.15.2.4 As montagens de andaimes dos tipos fachadeiros, suspensos e em balanço devem ser precedidas de projeto elaborado por profissional legalmente habilitado.
18.15.2.5 Os fabricantes dos andaimes devem ser identificados e fornecer instruções técnicas por meio de manuais que contenham, dentre outras informações:
a) especificação de materiais, dimensões e posições de ancoragens e estroncamentos; e
b) detalhes dos procedimentos seqüenciais para as operações de montagem e desmontagem.
18.15.2.6 As superfícies de trabalho dos andaimes devem possuir travamento que não permita seu deslocamento ou desencaixe.
18.15.2.7 Nas atividades de montagem e desmontagem de andaimes, deve-se observar que:
a) todos os trabalhadores sejam qualificados e recebam treinamento específico para o tipo de andaime em operação;
b) é obrigatório o uso de cinto de segurança tipo paraquedista e com duplo talabarte que possua ganchos de abertura mínima de cinquenta milímetros e dupla trava;
c) as ferramentas utilizadas devem ser exclusivamente manuais e com amarração que impeça sua queda acidental; e
d) os trabalhadores devem portar crachá de identificação e qualificação, do qual conste a data de seu último exame médico ocupacional e treinamento.
18.15.2.8 Os montantes dos andaimes metálicos devem possuir travamento contra o desencaixe acidental.
18.15.3 O piso de trabalho dos andaimes deve ter forração completa, ser antiderrapante, nivelado e fixado ou travado de modo seguro e resistente.
18.15.3.1 O piso de trabalho dos andaimes pode ser totalmente metálico ou misto, com estrutura metálica e forração do piso em material sintético ou em madeira, ou totalmente de madeira.
18.15.3.2 Os pisos dos andaimes devem ser dimensionados por profissional legalmente habilitado.
18.15.4 No PCMAT devem ser inseridas as precauções que devem ser tomadas na montagem, desmontagem e movimentação de andaimes próximos às redes elétricas.
18.15.5 A madeira para confecção de andaimes deve ser de boa qualidade, seca, sem apresentar nós e rachaduras que comprometam a sua resistência, sendo proibido o uso de pintura que encubra imperfeições.
18.15.5.1 É proibida a utilização de aparas de madeira na confecção de andaimes.
18.15.6 Os andaimes devem dispor de sistema guarda-corpo e rodapé, inclusive nas cabeceiras, em todo o perímetro, conforme subitem 18.13.5, com exceção do lado da face de trabalho.
18.15.7 É proibido retirar qualquer dispositivo de segurança dos andaimes ou anular sua ação.
18.15.8 É proibida, sobre o piso de trabalho de andaimes, a utilização de escadas e outros meios para se atingirem lugares mais altos.
18.15.9 O acesso aos andaimes deve ser feito de maneira segura.
18.15.9.1 O acesso aos andaimes tubulares deve ser feito de maneira segura por escada incorporada à sua estrutura, que pode ser:
a) escada metálica, incorporada ou acoplada aos painéis com dimensões de quarenta centímetros de largura mínima e a distância entre os degraus uniforme e compreendida entre vinte e cinco e trinta e cinco centímetros;
b) escada do tipo marinheiro, montada externamente à estrutura do andaime conforme os itens 18.12.5.10 e 18.12.5.10.1; ou
c) escada para uso coletivo, montada interna ou externamente ao andaime, com largura mínima de oitenta centímetros, corrimãos e degraus antiderrapantes.
18.15.9.1.1 O acesso pode ser ainda por meio de portão ou outro sistema de proteção com abertura para o interior do andaime e com dispositivo contra abertura acidental.
ANDAIMES SIMPLESMENTE APOIADOS
18.15.10 Os montantes dos andaimes devem ser apoiados em sapatas sobre base sólida e nivelada capazes de resistir aos esforços solicitantes e às cargas transmitidas.
18.15.11 É proibido trabalho em andaimes apoiados sobre cavaletes que possuam altura superior a 2,00m (dois metros) e largura inferior a 0,90m (noventa centímetros).
18.15.12 É proibido o trabalho em andaimes na periferia da edificação sem que haja proteção tecnicamente adequada, fixada a estrutura da mesma.
18.15.13 É proibido o deslocamento das estruturas dos andaimes com trabalhadores sobre os mesmos.
18.15.14 Os andaimes cujos pisos de trabalho estejam situados a mais de um metro de altura devem possuir escadas ou rampas.
18.15.15 O ponto de instalação de qualquer aparelho de içar materiais deve ser escolhido, de modo a não comprometer a estabilidade e segurança do andaime.
18.15.16 Os andaimes de madeira somente podem ser utilizados em obras de até três pavimentos ou altura equivalente e devem ser projetados por profissional legalmente habilitado.
18.15.17 O andaime deve ser fixado à estrutura da construção, edificação ou instalação, por meio de amarração e estroncamento, de modo a resistir aos esforços a que estará sujeito.
18.15.18 As torres de andaimes não podem exceder, em altura, quatro vezes a menor dimensão da base de apoio, quando não estaiadas.
ANDAIMES FACHADEIROS
18.15.19 Os andaimes fachadeiros não devem receber cargas superiores às especificadas pelo fabricante. Sua carga deve ser distribuída de modo uniforme, sem obstruir a circulação de pessoas e ser limitada pela resistência da forração da plataforma de trabalho.
18.15.20 Os acessos verticais ao andaime fachadeiro devem ser feitos em escada incorporada a sua própria estrutura ou por meio de torre de acesso.
18.15.21 A movimentação vertical de componentes e acessórios para a montagem e/ou desmontagem de andaime fachadeiro deve ser feita por meio de cordas ou por sistema próprio de içamento.
18.15.22 Os montantes do andaime fachadeiro devem ter seus encaixes travados com parafusos, contrapinos,braçadeiras ou similar.
18.15.23 Os painéis dos andaimes fachadeiros destinados a suportar os pisos e/ou funcionar como travamento, após encaixados nos montantes, devem ser contrapinados ou travados com parafusos, braçadeiras ou similar.
18.15.24 As peças de contraventamento devem ser fixadas nos montantes por meio de parafusos, braçadeiras ou por encaixe em pinos, devidamente travados ou contrapinados, de modo que assegurem a estabilidade e a rigidez necessárias ao andaime.
18.15.25 Os andaimes fachadeiros devem ser externamente cobertos por tela de material que apresente resistência mecânica condizente com os trabalhos e que impeça a queda de objetos.
18.15.25.1 A tela prevista no subitem 18.15.25 deve ser completa e ser instalada desde a primeira plataforma de trabalho até dois metros acima da última.
ANDAIMES MÓVEIS
18.15.26 Os rodízios dos andaimes devem ser providos de travas, de modo a evitar deslocamentos acidentais.
18.15.27 Os andaimes tubulares móveis podem ser utilizados somente sobre superfície plana, que resista a seus esforços e permita a sua segura movimentação através de rodízios.
ANDAIMES EM BALANÇO
18.15.28 Os andaimes em balanço devem ter sistema de fixação à estrutura da edificação capaz de suportar três vezes os esforços solicitantes.
18.15.29 A estrutura do andaime deve ser convenientemente contraventada e ancorada, de tal forma a eliminar quaisquer oscilações.
ANDAIMES SUSPENSOS
18.15.30 Os sistemas de fixação e sustentação e as estruturas de apoio dos andaimes suspensos devem ser precedidos de projeto elaborado e acompanhado por profissional legalmente habilitado.
18.15.30.1 Os andaimes suspensos devem possuir placa de identificação, colocada em local visível, onde conste a carga máxima de trabalho permitida.
18.15.30.2 A instalação e a manutenção dos andaimes suspensos devem ser feitas por trabalhador qualificado, sob supervisão e responsabilidade técnica de profissional legalmente habilitado obedecendo, quando de fábrica, as especificações técnicas do fabricante.
18.15.30.3 Deve ser garantida a estabilidade dos andaimes suspensos durante todo o período de sua utilização, através de procedimentos operacionais e de dispositivos ou equipamentos específicos para tal fim.
18.15.31 O trabalhador deve utilizar cinto de segurança tipo pára-quedista, ligado ao trava-quedas de segurança este,ligado a cabo-guia fixado em estrutura independente da estrutura de fixação e sustentação do andaime suspenso.
r meio de vigas, afastadores ou outras estruturas
metálicas de resistência equivalente a, no mínimo, três vezes o maior esforço solicitante.
18.15.32.1 A sustentação dos andaimes suspensos somente pode ser apoiada ou fixada em elemento estrutural.
18.15.32.1.1 Em caso de sustentação de andaimes suspensos em platibanda ou beiral da edificação, essa deve ser precedida de estudos de verificação estrutural sob responsabilidade de profissional legalmente habilitado.
18.15.32.1.2 A verificação estrutural e as especificações técnicas para a sustentação dos andaimes suspensos em platibanda ou beiral de edificação devem permanecer no local de realização dos serviços.
18.15.32.2 A extremidade do dispositivo de sustentação, voltada para o interior da construção, deve ser adequadamente fixada, constando essa especificação do projeto emitido.
18.15.32.3 É proibida a fixação de sistemas de sustentação dos andaimes por meio de sacos com areia, pedras ou qualquer outro meio similar.
18.15.32.4 Na utilização do sistema contrapeso como forma de fixação da estrutura de sustentação dos andaimes suspensos, este deve atender as seguintes especificações mínimas:
a) ser invariável quanto à forma e peso especificados no projeto;
b) ser fixado à estrutura de sustentação dos andaimes;
c) ser de concreto, aço ou outro sólido não granulado, com seu peso conhecido e marcado de forma indelével em cada peça; e,
d) ter contraventamentos que impeçam seu deslocamento horizontal.
18.15.33 É proibido o uso de cabos de fibras naturais ou artificiais para sustentação dos andaimes suspensos.
18.15.34 Os cabos de suspensão devem trabalhar na vertical e o estrado na horizontal.
18.15.35 Os dispositivos de suspensão devem ser diariamente verificados pelos usuários e pelo responsável pela obra, antes de iniciados os trabalhos.
18.15.35.1 Os usuários e o responsável pela verificação devem receber treinamento e manual de procedimentos para a rotina de verificação diária.
18.15.36 Os cabos de aço utilizados nos guinchos tipo catraca dos andaimes suspensos devem:
a) ter comprimento tal que para a posição mais baixa do estrado restem pelo menos seis voltas sobre cada tambor; e
b) passar livremente na roldana, devendo o respectivo sulco ser mantido em bom estado de limpeza e conservação.
18.15.37 Os andaimes suspensos devem ser convenientemente fixados à edificação na posição de trabalho.
18.15.38 É proibido acrescentar trechos em balanço ao estrado de andaimes suspensos.
18.15.39 É proibida a interligação de andaimes suspensos para a circulação de pessoas ou execução de tarefas.
18.15.40 Sobre os andaimes suspensos somente é permitido depositar material para uso imediato.
18.15.40.1 É proibida a utilização de andaimes suspensos para transporte de pessoas ou materiais que não estejam vinculados aos serviços em execução.
18.15.41 Os quadros dos guinchos de elevação devem ser providos de dispositivos para fixação de sistema guardacorpo e rodapé, conforme subitem 18.13.5.
18.15.41.1 O estrado do andaime deve estar fixado aos estribos de apoio e o guarda-corpo ao seu suporte.
18.15.41.2 É vedada a utilização de guinchos tipo catraca dos andaimes suspenso para prédios acima de oito pavimentos, a partir do térreo, ou altura equivalente.
18.15.42 Os guinchos de elevação para acionamento manual devem observar os seguintes requisitos:
a) ter dispositivo que impeça o retrocesso do tambor para catraca;
b) ser acionado por meio de alavancas, manivelas ou automaticamente, na subida e na descida do andaime; possuir segunda trava de segurança para catraca; e cser dotado da capa de proteção da catraca.
18.15.43 – A largura mínima útil da plataforma de trabalho dos andaimes suspensos deve ser de sessenta e cinco centímetros.
18.15.43.3 Os estrados dos andaimes suspensos mecânicos podem ter comprimento máximo de 8,00 (oito metros).
18.15.44 Quando utilizado apenas um guincho de sustentação por armação é obrigatório o uso de um cabo de segurança adicional de aço, ligado a dispositivo de bloqueio mecânico automático, observando-se a sobrecarga indicada pelo fabricante do equipamento.
ANDAIMES SUSPENSOS MOTORIZADOS
18.15.45 Na utilização de andaimes suspensos motorizados deverá ser observada a instalação dos seguintes dispositivos:
a) cabos de alimentação de dupla isolação;
b) plugs/tomadas blindadas;
c) aterramento elétrico;
d) dispositivo Diferencial Residual (DR); e,
e) fim de curso superior e batente.
18.15.45.1 O conjunto motor deve ser equipado com dispositivo mecânico de emergência, que acionará automaticamente em caso de pane elétrica de forma a manter a plataforma de trabalho parada em altura e, quando acionado, permitir a descida segura até o ponto de apoio inferior.
18.15.45.2 Os andaimes motorizados devem ser dotados de dispositivos que impeçam sua movimentação, quando sua inclinação for superior a 15º (quinze graus), devendo permanecer nivelados no ponto de trabalho.
18.15.45.3 O equipamento deve ser desligado e protegido quando fora de serviço.
PLATAFORMA DE TRABALHO COM SISTEMA DE MOVIMENTAÇÃO VERTICAL EM PINHÃO E
CREMALHEIRA E PLATAFORMAS HIDRÁULICAS
18.15.46 As plataformas de trabalho com sistema de movimentação vertical em pinhão e cremalheira e as plataformas hidráulicas devem observar as especificações técnicas do fabricante quanto à montagem, operação, manutenção, desmontagem e às inspeções periódicas, sob responsabilidade técnica de profissional legalmente habilitado.
18.15.47 Em caso de equipamento importado, os projetos, especificações técnicas e manuais de montagem, operação, manutenção, inspeção e desmontagem devem ser revisados e referendados por profissional legalmente habilitado no país, atendendo ao previsto nas normas técnicas da Associação Brasileira de Normas Técnicas – ABNT ou de entidades internacionais por ela referendadas, ou ainda, outra entidade credenciada pelo Conselho Nacional de Metrologia, Normalização e Qualidade Industrial – CONMETRO.
18.15.47.1 Os manuais de orientação do fabricante, em língua portuguesa, devem ficar à disposição no canteiro de obras ou frentes de trabalho. (Alterado pela Portaria SIT n.º 201, de 21 de janeiro de 2011)
18.15.47.2 A instalação, manutenção e inspeção periódica dessas plataformas de trabalho devem ser feitas por trabalhador qualificado, sob supervisão e responsabilidade técnica de profissional legalmente habilitado.
18.15.47.3 O equipamento somente deve ser operado por trabalhador qualificado.
18.15.47.4 Todos os trabalhadores usuários de plataformas devem receber orientação quanto ao correto carregamento e posicionamento dos materiais na plataforma.
18.15.47.4.1 O responsável pela verificação diária das condições de uso do equipamento deve receber manual de procedimentos para a rotina de verificação diária.
18.15.47.4.1.1 Os usuários devem receber treinamento para a operação dos equipamentos.
18.15.47.5 Todos os trabalhadores devem utilizar cinto de segurança tipo pára-quedista ligado a um cabo guia fixado em estrutura independente do equipamento, salvo situações especiais tecnicamente comprovadas por profissional legalmente habilitado.
18.15.47.6 O equipamento deve estar afastado das redes elétricas ou estas estarem isoladas conforme as normas específicas da concessionária local.
18.15.47.7 A capacidade de carga mínima no piso de trabalho deve ser de cento cinquenta quilogramas – força por metro quadrado.
18.15.47.8 As extensões telescópicas, quando utilizadas, devem oferecer a mesma resistência do piso da plataforma.
18.15.47.9 São proibidas a improvisação na montagem de trechos em balanço e a interligação de plataformas.
18.15.47.10 É responsabilidade do fabricante ou locador a indicação dos esforços na estrutura e apoios da plataforma, bem como a indicação dos pontos que resistam a esses esforços.
18.15.47.11 A área sob a plataforma de trabalho deve ser devidamente sinalizada e delimitada, sendo proibida a circulação de trabalhadores dentro daquele espaço.
18.15.47.12 A plataforma deve dispor de sistema de sinalização sonora acionado automaticamente durante sua subida e descida.
18.15.47.13 A plataforma deve possuir no painel de comando botão de parada de emergência.
18.15.47.14 O equipamento deve ser dotado de dispositivos de segurança que garantam o perfeito nivelamento da plataforma no ponto de trabalho, não podendo exceder a inclinação máxima indicada pelo fabricante.
18.15.47.15 No percurso vertical da plataforma não pode haver interferências que possam obstruir o seu livre deslocamento.
18.15.47.16 Em caso de pane elétrica o equipamento deve possui dispositivos mecânicos de emergência que mantenham a plataforma parada permitindo o alívio manual por parte do operador para descida segura da mesma até sua base.
18.15.47.17 O último elemento superior da torre deve ser cego, não podendo possuir engrenagens de cremalheira, de forma a garantir que os roletes permaneçam em contato com as guias.
18.15.47.18 Os elementos de fixação utilizados no travamento das plataformas devem ser devidamente dimensionados para suportar os esforços indicados em projeto.
18.15.47.19 O espaçamento entre as ancoragens ou estroncamentos deve obedecer às especificações do fabricante e serem indicadas no projeto.
18.15.47.19.1 A ancoragem da torre é obrigatória quando a altura desta for superior a nove metros.
18.15.47.20 A utilização das plataformas sem ancoragem ou estroncamento deve seguir rigorosamente as condições de cada modelo indicadas pelo fabricante.
18.15.47.21 No caso de utilização de plataforma com chassi móvel, este deve ficar devidamente nivelado, patolado ou travado no início de montagem das torres verticais de sustentação da plataforma, permanecendo dessa forma durante seu uso e desmontagem.
18.15.47.22 Os guarda-corpos, inclusive nas extensões telescópicas, devem atender ao previsto no item 18.13.5 e observar as especificações do fabricante, não sendo permitido o uso de cordas, cabos, correntes ou qualquer outro material flexível.
18.15.47.23 O equipamento, quando fora de serviço, deve ficar no nível da base, desligado e protegido contra acionamento não autorizado.
18.15.47.24 A plataforma de trabalho deve ter seus acessos dotados de dispositivos eletro-eletrônicos que impeçam sua movimentação quando abertos.
18.15.47.25 É proibido realizar qualquer trabalho sob intempéries ou outras condições desfavoráveis que exponham a risco os trabalhadores.
18.15.47.26 É proibida a utilização das plataformas de trabalho para o transporte de pessoas e materiais não vinculados aos serviços em execução.
PLATAFORMAS POR CREMALHEIRA
18.15.48 As plataformas por cremalheira devem dispor dos seguintes dispositivos:
a) cabos de alimentação de dupla isolação;
b) plugs/tomadas blindadas;
c) aterramento elétrico;
d) dispositivo Diferencial Residual (DR);
e) limites elétricos de percurso superior e inferior;
f) motofreio;
g) freio automático de segurança; e,
h) botoeira de comando de operação com atuação por pressão contínua.
CADEIRA SUSPENSA
18.15.49 Em quaisquer atividades em que não seja possível a instalação de andaimes, é permitida a utilização de cadeira suspensa (balancim individual).
18.15.50 A sustentação da cadeira suspensa deve ser feita por meio de cabo de aço ou cabo de fibra sintética.
18.15.51 A cadeira suspensa deve dispor de:
a) sistema dotado com dispositivo de subida e descida com dupla trava de segurança, quando a sustentação for através de cabo de aço;
b) sistema dotado com dispositivo de descida com dupla trava de segurança, quando a sustentação for por meio de cabo de fibra sintética;
c) requisitos mínimos de conforto previstos na NR 17 – Ergonomia;
d) sistema de fixação do trabalhador por meio de cinto.
18.15.52 O trabalhador deve utilizar cinto de segurança tipo pára-quedista, ligado ao trava-quedas em cabo-guia independente.
18.15.53 A cadeira suspensa deve apresentar na sua estrutura, em caracteres indeléveis e bem visíveis, a razão social do fabricante e o número de registro respectivo no Cadastro Nacional de Pessoa Jurídica – CNPJ.
18.15.54 É proibida a improvisação de cadeira suspensa.
18.15.55 O sistema de fixação da cadeira suspensa deve ser independente do cabo-guia do trava-quedas.
18.15.56 Ancoragem
18.15.56.1 Nas edificações com, no mínimo, quatro pavimentos ou altura de 12m (doze metros) a partir do nível do térreo devem ser instalados dispositivos destinados à ancoragem de equipamentos de sustentação de andaimes e de cabos de segurança para o uso de proteção individual a serem utilizados nos serviços de limpeza, manutenção e restauração de fachadas.
18.15.56.2 Os pontos de ancoragem devem:
a) estar dispostos de modo a atender todo o perímetro da edificação;
b) suportar uma carga pontual de 1.500 Kgf (mil e quinhentos quilogramas-força);
c) constar do projeto estrutural da edificação;
d) ser constituídos de material resistente às intempéries, como aço inoxidável ou material de características equivalentes.
18.15.56.3 Os pontos de ancoragem de equipamentos e dos cabos de segurança devem ser independentes.
18.15.56.4 O item 18.15.56.1 desta norma regulamentadora não se aplica às edificações que possuírem projetos específicos para instalação de equipamentos definitivos para limpeza, manutenção e restauração de fachadas.
18.15.56.5 A ancoragem deve apresentar na sua estrutura, em caracteres indeléveis e bem visíveis:
a) razão social do fabricante e o seu CNPJ;
b) indicação da carga de 1.500 Kgf;
c) material da qual é constituído;
d) número de fabricação/série.
PLATAFORMAS DE TRABALHO AÉREO
18.15.57. As plataformas de trabalho aéreo devem atender ao disposto no Anexo IV desta Norma Regulamentadora.
