Teste de Arrancamento Estático em Pontos de Ancoragem

Teste de Arrancamento Estático em Pontos de Ancoragem

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Aplicação das Normas Regulamentadoras Aplicáveis;
Aparatos ou Equipamentos ancorados;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Documentação referente às inspeções de conformidade;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Procedimentos Ocupacionais;
Aptidão dos profissionais designados à tarefas em altura;
Checagem dos itens de segurança;
Execução Teste de Arrancamento estático com Alicate Hidráulico para arranque efetuado por Alpinista Industrial
Teste de Resistência por macaco hidráulico;
Resistência equivalente a 1500 Kgf;
Registro dos dados;
Identificação de falhas;
Imperfeições na montagem;

Avaliação qualitativa e quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 07 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Teste de Arrancamento Estático em Pontos de Ancoragem

Teste de Arrancamento Estático em Pontos de Ancoragem

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
NR 35 – Trabalho em Altura;
ABNT NBR 16325-2 – Proteção contra quedas de altura Parte 2: Dispositivos de ancoragem tipo C;
ABNT NBR 8094 – Material metálico revestido e não revestido – Corrosão por exposição à névoa salina – Método de ensaio;
ABNT NBR 14626 – Equipamento de proteção individual contra queda de altura – Trava-queda deslizante guiado em linha flexível;
ABNT NBR 11098 – Grampo pesado para cabo de aço – Dimensões – Padronização
ABNT NBR ISO 2408, Cabos de aço para uso geral – Requisitos mínimos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Teste de Arrancamento Estático em Pontos de Ancoragem

Teste de Arrancamento Estático em Pontos de Ancoragem

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Teste de Arrancamento Estático em Pontos de Ancoragem

Teste de Arrancamento Estático em Pontos de Ancoragem

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Teste de Arrancamento Estático em Pontos de Ancoragem

Saiba Mais: Teste de Arrancamento Estático em Pontos de Ancoragem:

ABNT NBR 16325-2:2014

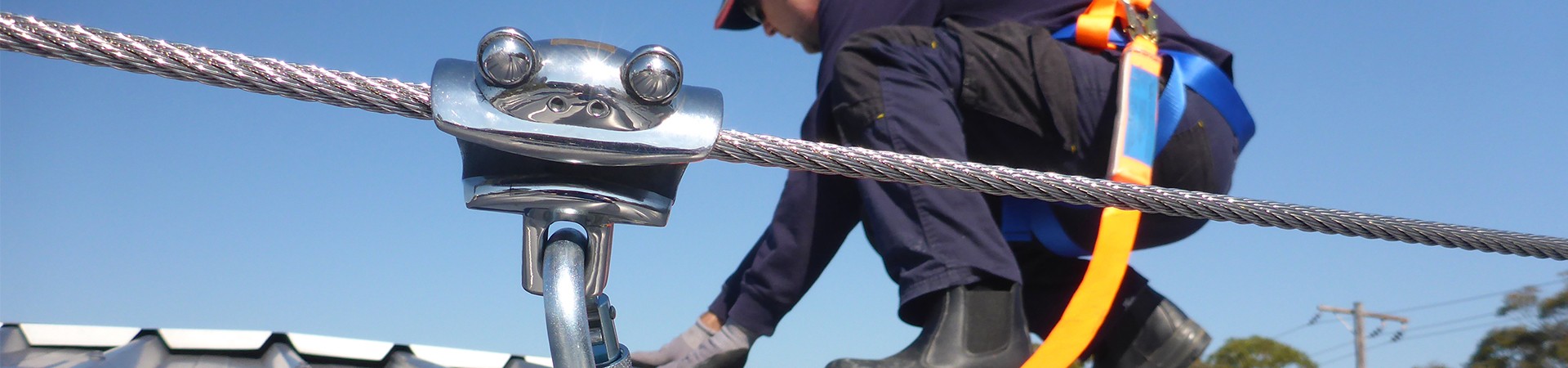

Um dispositivo de ancoragem seguro é um componente essencial de qualquer sistema de trabalho em altura que utiliza um cinturão de segurança tipo paraquedista.
Esta Norma visa complementar as Normas Brasileiras de EPI (equipamento de proteção individual) para trabalho em altura.

O escopo e os requisitos são embasados em uma filosofia onde o dispositivo de ancoragem é feito para sustentar a força máxima dinâmica gerada em uma queda de altura pela massa da(s) pessoa(s), incluindo qualquer equipamento carregado. Os ensaios de força estática são embasados em um fator de segurança mínimo de dois. Para que sejam evitados usos indevidos dos equipamentos, os dispositivos de ancoragem podem ser ensaiados preferencialmente conforme os requisitos desta Norma, inclusive se sua finalidade de uso for para restrição de movimentação.

Esta Norma é destinada para ensaio de tipo de produto novo antes que este seja colocado no mercado, para manutenção de sistema de gestão de qualidade e fornece apenas requisitos mínimos de desempenho. É essencial que o dispositivo de ancoragem seja projetado e fabricado de forma que, dentro das condições de uso mais adversas, o usuário seja capaz de realizar a atividade de risco estando adequadamente protegido no nível mais alto possível. Convém que o fabricante leve estes pontos em consideração quando estiver projetando o desempenho de seus produtos.

Os ensaios previstos nesta Norma se destinam a estabelecer requisitos mínimos de conformidade para fabricação de um dispositivo de ancoragem e não à inspeção inicial de instalação ou periódica do dispositivo de ancoragem em uso, a inspeção inicial de instalação ou periódica deve seguir a determinação do fabricante.

Convém que a legislação trabalhista vigente seja observada na aplicação desta Norma. Situações que não são cobertas por esta norma – citadas no escopo – podem ter como referência os parâmetros aqui contidos como forma de garantir, um fator de segurança mínimo de 2 para todo o sistema e de que uma força de impacto menor do que 6 KN seja gerada no trabalhador.
[…]
4.1 Equipamentos para ensaios estático
4.1.1 Equipamento para medida de força
O equipamento de medida da força utilizado para realizar os ensaios estáticos de elementos e sistemas deve estar de acordo com a Norma ABNT NBR NM ISO 7500-1.

É conveniente que a calibragem da corrente de medida possa ser rastreável com respeito aos padrões de um laboratório de propriedades físicas, acreditado ou de um organismo de calibragem acreditado, de acordo com a precisão requerida para o ensaio (ver ABNT NBR NM ISO 7500-1).

4.1.2 Velocidade de aplicação da força
4.1.2.1 Materiais metálicos
A velocidade de aplicação da força deve estar de acordo com a ABNT NBR NM ISO 7500-1.
A velocidade de separação dos cabeçotes da máquina de ensaio deve situar-se entre 50 mm/min e 150 mm/min.

4.1.2.2 Materiais têxteis
Para os componentes com comprimento compreendido entre 1 m e 2 m, a velocidade de separação dos cabeçotes da máquina deve situar-se entre 50 mm/min e 150 mm/min.

Os componentes com comprimento inferior a 1 m devem ser ensaiados com uma velocidade de separação dos cabeçotes da máquina proporcionalmente menor do que 50 mm/min.

Os componentes com comprimento superior a 2 m podem ser ensaiados com uma velocidade de separação dos cabeçotes da máquina proporcionalmente maior do que 150 mm/min.

4.2 Equipamentos de ensaio dinâmico
4.2.1 Estrutura

A estrutura rígida de ancoragem deve ser construída de forma que a frequência natural de vibração da estrutura de ensaio no eixo vertical no ponto de ancoragem não pode ser inferior a 100 Hz e de forma que a aplicação de uma força de 20 kN no ponto de ancoragem não provoque uma flecha superior a 1 mm; esta deformação deve ser na fase elástica.
A altura do ponto rígido de ancoragem deve ser tal que nenhuma parte do elemento ou sistema ou da massa rígida de aço submetido a ensaio golpeie o solo durante o ensaio.

4.2.2 Massas rígidas de aço
Deve ser utilizada uma massa rígida de aço de 100 kg ± 1 kg para ensaios onde o fabricante permite que mais de uma pessoa utilize o dispositivo de ancoragem. Simultaneamente, uma massa rígida de aço de 200 kg ± 2 kg deve ser utilizada para os dois primeiros usuários. A massa deve ser conectada, de maneira rígida, a um aro de levantamento para obter uma conexão segura.

Um exemplo para massa de 100 kg com diâmetro nominal de 200 mm e aro de levantamento situado no centro de uma de suas extremidades, ou em uma posição deslocada para respeitar as restrições na distância horizontal impostas para determinados equipamentos e procedimentos de ensaio.
Fonte: NBR 16325-2

Teste de Arrancamento Estático em Pontos de Ancoragem: Consulte-nos.
