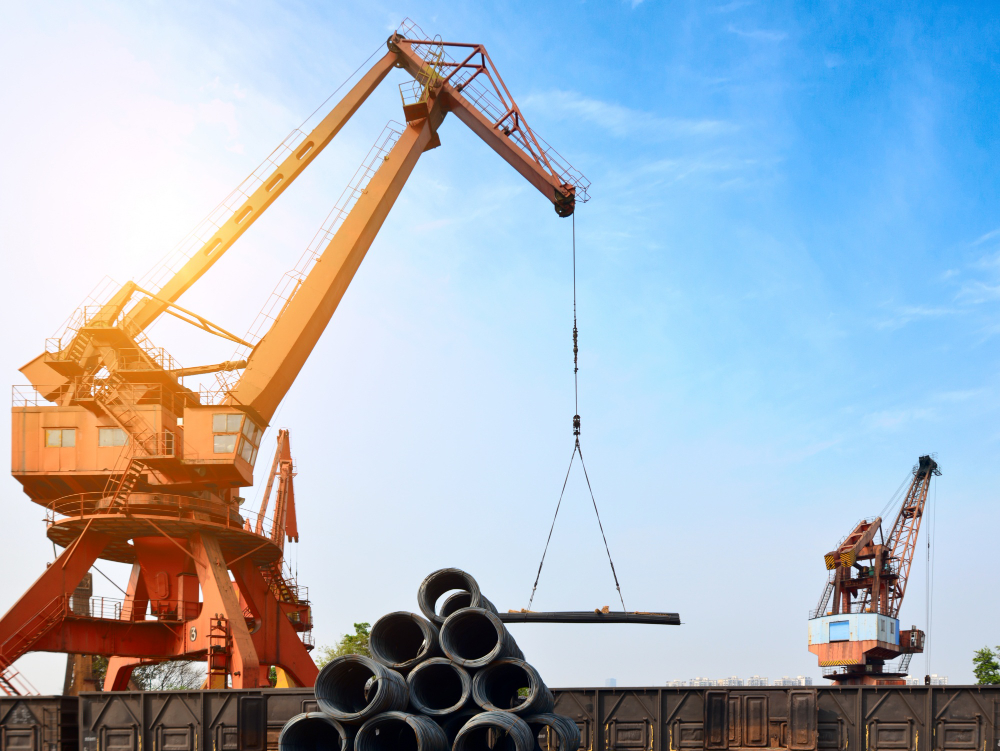

Manutenção em Equipamento de Elevação
Nome Técnico: Inspeção de Equipamentos de Elevação - NBR 8400 - Equipamentos de elevação e Movimento de Carga + Elaboração do Relatório Técnico e ART
Referência: 103505
Manutenção em Equipamento de Elevação
a Inspeção Preventiva tem como objetivo examinar e verificar as máquinas e equipamentos de elevação no intuito de detectar possíveis problemas e fazer a manutenção dos mesmos caso se julgue necessário.
O que é Equipamento de Elevação?
Os equipamentos de elevação de cargas têm a função de elevar, mover ou transferir as mais variadas cargas e volumes. Existem diversos modelos de equipamentos de elevação de cargas. Entre os equipamentos de elevação de cargas mais comuns, estão guindastes; pórticos; elevadores de carga; pontes rolantes; talhas.
Quais os Tipos de Equipamentos de Elevação?
Ponte Rolante; Talha; Guindaste; Monta Carga; Elevadores; Pórtico; Semi-Pórtico; Rebocadores; Guindastes Autopropelidos; Guincho; PTA – Plataforma de Trabalho Aéreo; Empilhadeira (Elétrica e a Combustão); Grua.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Manutenção em Equipamento de Elevação
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Alimentação do equipamento;
Generalidades;
Secionamento e dispositivos de segurança;
Barramentos, enrolador de cabos e cabos flexíveis;
Instalação de cabos e condutores;
Dimensionamento da seção nominal de tensão admissível;
Cálculo de seção nominal em relação a capacidade;
Sobrecarga; Curto-circuito;
Seção mínima dos condutores;
Condições de instalação;
Equipamento de segurança elétrica;
Proteção contra sobrecarga dos motores;
Proteção contra ausência ou inversão de fase;
Ação dos dispositivos;
Proteção contra efeitos de descargas atmosféricas;
Dispositivos de limitação e indicadores;
Proteção de sobrevelocidade do motor;
Controles; Componentes; Relés e contatores;
Banco de resistência;
Localização e montagem dos painéis elétricos;
Tipos de comandos do equipamento de elevação;
Energização;
Cabine de Comando;
Comando por botoeira pendente; Remoto; Freios mecânicos;
Ambiente potencialmente explosivos;
Compatibilidade eletromagnética (EMC)
Seleção de motores;
Critérios para seleção do motor;
Grau de proteção;
Cálculo térmico do motor;
Motores tipos gaiola com partida direta;
Correção da potência da função da temperatura ambiente e altitude;
Fator de duração cíclica e número de ciclos de trabalhos por hora;
Motores para movimentos verticais;
Determinação do toque requerido;
Rotação;
Meios para içamento;
Eletroímã de içamento;
Manutenção e verificações;
Aquecimento;
Dispositivos para elevação;
Cabine Auxiliar;
Verificação regulares;
Indicações para numero de ciclos por horas e o fator de duração cíclica para movimentação vertical;
Realização de inspeção eletromecânica preventiva;
Manutenção corretiva de pequeno, médio e grande porte;
Manutenção corretiva emergencial;
Inspeção elétrica e testes operacionais;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Fonte: ABNT NBR 8400-4.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos e Equipamentos Utilizados:
Cabe a Contratante disponibilizar:
CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Os designados para a execução da operação;
Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
Atenção: A função do Perito Avaliador se limita a executar a Inspeção.
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Manutenção em Equipamento de Elevação
Manutenção em Equipamento de Elevação
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 05 – Comissão Interna de Prevenção de Acidentes;
NR 06 – Equipamento de Proteção Individual;
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO
NR 09 – Programa de Prevenção de Riscos Ocupacionais;
NR 10 – Instalações e Serviços em Eletricidade;
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no trabalho em máquinas e equipamentos;
NR 15 – Atividades e Operações Insalubres;
NR 23 – Proteção contra Incêndios- Brigada de Incêndio;
NR 35 – Segurança e Saúde no Trabalho em Altura;
ABNT NBR 15958 – Regras de segurança para projeto de equipamentos de elevação de carga
ABNT NBR 15883-1 – Cintas têxteis para amarração de cargas – Segurança. Parte 1: Cálculo de tensões;
ABNT NBR 15883-2 – Cintas têxteis para amarração de cargas – Segurança. Parte 2: Cintas planas;
ABNT NBR 15637-1 – Cintas têxteis para elevação de cargas. Parte 1: Cintas planas manufaturadas, com fitas tecidas com fios sintéticos de alta tenacidade formados por multifilamentos;
ABNT NBR 15637-2 – Cintas têxteis para elevação de cargas. Parte 2: Cintas tubulares manufaturadas, com cordões de fios sintéticos de alta tenacidade formados por multifilamentos;
ABNT NBR 15637-3 – Cintas têxteis para elevação de cargas. Parte 2: Cintas tubulares manufaturadas, com cordões de fios sintéticos de ultra-alta tenacidade formados por multifilamentos;
ABNT NBR 7500 – identificação para o transporte terrestre, manuseio, movimentação e armazenamento de produtos;
ABNT NBR 5940 – Construção naval – amarras – requisitos;
ABNT NBR 10015- Construção naval – Moitão e cadernal para movimentação de carga em embarcações – Ensaio de carga;
ABNT NBR 10084 – Cálculo de Estruturas-suporte para equipamentos de Elevação e Movimentação de Cargas – Procedimento;
ABNT NBR13541-1 de 10/2017 – Linga de cabo de aço – Parte 1: Requisitos e métodos de ensaio
ABNT NBR 8400-1 de 06/2019 – Equipamentos de elevação e movimentação de carga – Regras para projeto – Parte 1: Classificação e cargas sobre as estruturas e mecanismos;
ABNT NBR 8400-3 – Equipamentos de elevação e movimentação de carga – Regras para projeto – Parte 3: Verificação à fadiga e seleção de componentes dos mecanismos;
ABNT NBR 8400-4- Equipamentos de elevação e movimentação de carga – Regras para projeto – Parte 4: Equipamento elétrico
ABNT NBR 11436 – Sinalização manual para movimentação de cargas por meio de equipamento mecânicos de elevação – Procedimentos;
ABNT NBR 13545 – Movimentação de carga – manilhas;
ABNT NBR ISO4309 de 03/2022 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados e manutenção, inspeção e descarte;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Manutenção em Equipamento de Elevação
Manutenção em Equipamento de Elevação
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Manutenção em Equipamento de Elevação
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Manutenção em Equipamento de Elevação
[… 11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos
de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
11.1.8 Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas.
11.1.9 Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis.
11.1.10 Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados.
11.2 Normas de segurança do trabalho em atividades de transporte de sacas.
11.2.1 Denomina-se, para fins de aplicação da presente regulamentação a expressão “Transporte manual de sacos” toda atividade realizada de maneira contínua ou descontínua, essencial ao transporte manual de sacos, na qual o peso da carga é suportado, integralmente, por um só trabalhador, compreendendo também o levantamento e sua deposição.
11.2.2 Fica estabelecida a distância máxima de 60,00m (sessenta metros) para o transporte manual de um saco.
11.2.2.1 Além do limite previsto nesta norma, o transporte descarga deverá ser realizado mediante impulsão de vagonetes, carros, carretas, carros de mão apropriados, ou qualquer tipo de tração mecanizada.
11.2.3 É vedado o transporte manual de sacos, através de pranchas, sobre vãos superiores a
1,00m (um metro) ou mais de extensão.
11.2.3.1 As pranchas de que trata o item 11.2.3 deverão ter a largura mínima de 0,50m (cinquenta centímetros).
11.2.4 Na operação manual de carga e descarga de sacos, em caminhão ou vagão, o trabalhador terá o auxílio de ajudante.
11.2.5 As pilhas de sacos, nos armazéns, devem ter altura máxima limitada ao nível de resistência do piso, à forma e resistência dos materiais de embalagem e à estabilidade, baseada na geometria, tipo de amarração e inclinação das pilhas. (Alterado pela Portaria SIT n.º 82, de
01 de junho de 2004)
11.2.6 (Revogado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.7 No processo mecanizado de empilhamento, aconselha-se o uso de esteiras-rolantes, dadas ou empilhadeiras.
11.2.8 Quando não for possível o emprego de processo mecanizado, admite-se o processo manual, mediante a utilização de escada removível de madeira, com as seguintes características:
a) lance único de degraus com acesso a um patamar final;
b) a largura mínima de 1,00m (um metro), apresentando o patamar as dimensões mínimas de
1,00m x 1,00m (um metro x um metro) e a altura máxima, em relação ao solo, de 2,25m
(dois metros e vinte e cinco centímetros);
c) deverá ser guardada proporção conveniente entre o piso e o espelho dos degraus, não podendo o espelho ter altura superior a 0,15m (quinze centímetros), nem o piso largura inferior a 0,25m (vinte e cinco centímetros);
d) deverá ser reforçada, lateral e verticalmente, por meio de estrutura metálica ou de madeira que assegure sua estabilidade;
e) deverá possuir, lateralmente, um corrimão ou guarda-corpo na altura de 1,00m (um metro) em toda a extensão;
f) perfeitas condições de estabilidade e segurança, sendo substituída imediatamente a que
apresente qualquer defeito.
11.2.9 O piso do armazém deverá ser constituído de material não escorregadio, sem aspereza, utilizando-se, de preferência, o mastique asfáltico, e mantido em perfeito estado de conservação.
11.2.10 Deve ser evitado o transporte manual de sacos em pisos escorregadios ou molhados.
11.2.11 A empresa deverá providenciar cobertura apropriada dos locais de carga e descarga da sacaria.
11.3 Armazenamento de materiais.
11.3.1 O peso do material armazenado não poderá exceder a capacidade de carga calculada para o piso.
11.3.2 O material armazenado deverá ser disposto de forma a evitar a obstrução de portas, equipamentos contra incêndio, saídas de emergências, etc.
11.3.3. Material empilhado deverá ficar afastado das estruturas laterais do prédio a uma distância de pelo menos 0,50m (cinquenta centímetros).
11.3.4 A disposição da carga não deverá dificultar o trânsito, a iluminação, e o acesso às saídas de emergência.
11.3.5 O armazenamento deverá obedecer aos requisitos de segurança especiais a cada tipo de material.
11.4 Movimentação, Armazenagem e Manuseio de Chapas de Mármore, Granito e outras rochas. (Acrescentado pela Portaria SIT n.º 56, de 17 de setembro de 2003)
11.4.1 A movimentação, armazenagem e manuseio de chapas de mármore, granito e outras rochas deve obedecer ao disposto no Regulamento Técnico de Procedimentos constante no
Anexo I desta NR. (Acrescentado pela Portaria SIT n.º 56, de 17 de setembro de 2003)
Fonte: NR 11.
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Somos especializados na prestação e realização de serviços voltados para todas as Engenharias e Segurança e Saúde do Trabalho e Meio Ambiente. Desenvolvemos, elaboramos e executamos Projetos Arquitetônicos e das Engenharias; prestamos Consultorias e Assessorias para âmbitos jurídicos e de engenharia; oferecemos Mão de Obra Especializada e Serviços Técnicos; ministramos Cursos e Treinamentos e realizamos Traduções, versões e Interpretações no idioma técnico que o cliente desejar.
Nosso objetivo é apresentar um sistema de gestão de SSO (Segurança e Saúde Ocupacional) e fornecer uma estrutura para gerenciar os riscos e oportunidades de SSO.
As metas e os resultados pretendidos servem para prevenir lesões e problemas de saúde relacionados ao trabalho para os colaboradores e proporcionar locais de trabalho seguros e saudáveis consequentemente e extremamente importante para a organização, além de eliminar os perigos e minimizar os riscos de SSO tomando medidas preventivas e de proteção efetivas, de forma à atingir os objetivos dos Stakeholders, conforme preconiza a NBR ISO 45001 e o Ciclo PDCA (Plan – Do – Check – Act).
Nossa equipe multidisciplinar busca promover a transformação humana, aperfeiçoando as habilidades intelectuais e morais dos participantes, como forma de propagar os conceitos de liberdade, igualdade, fraternidade e equilíbrio.
Profissionais (Equipe Multidisciplinar) Credenciados e Associados
® Rescue Cursos Todos os Direitos Reservados
