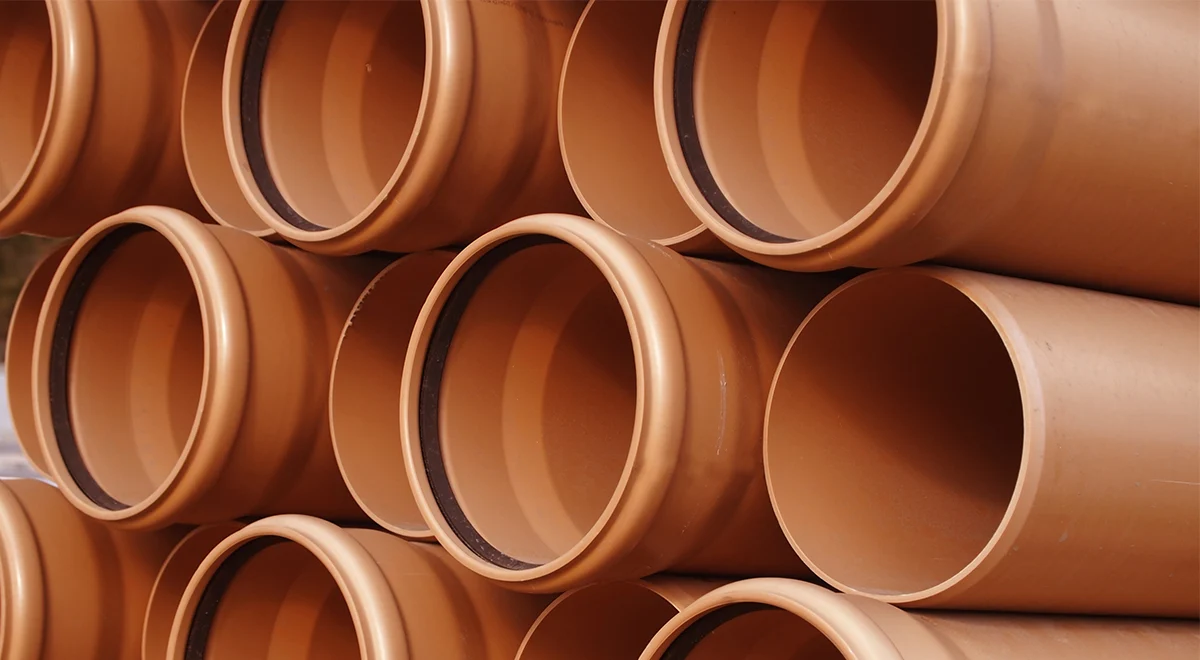

Laudo Tubo de PVC
Nome Técnico: Elaboração de Relatório Técnico Pericial para Tubo de PVC
Referência: 187993
O Laudo Pericial de Tubo de PVC analisa os requisitos e integridade dos tubos e conexões de poli(cloreto de vinila) (PVC), com juntas soldáveis ou soldáveis/elásticas, empregados em sistemas de água, esgoto e/ou ventilação.

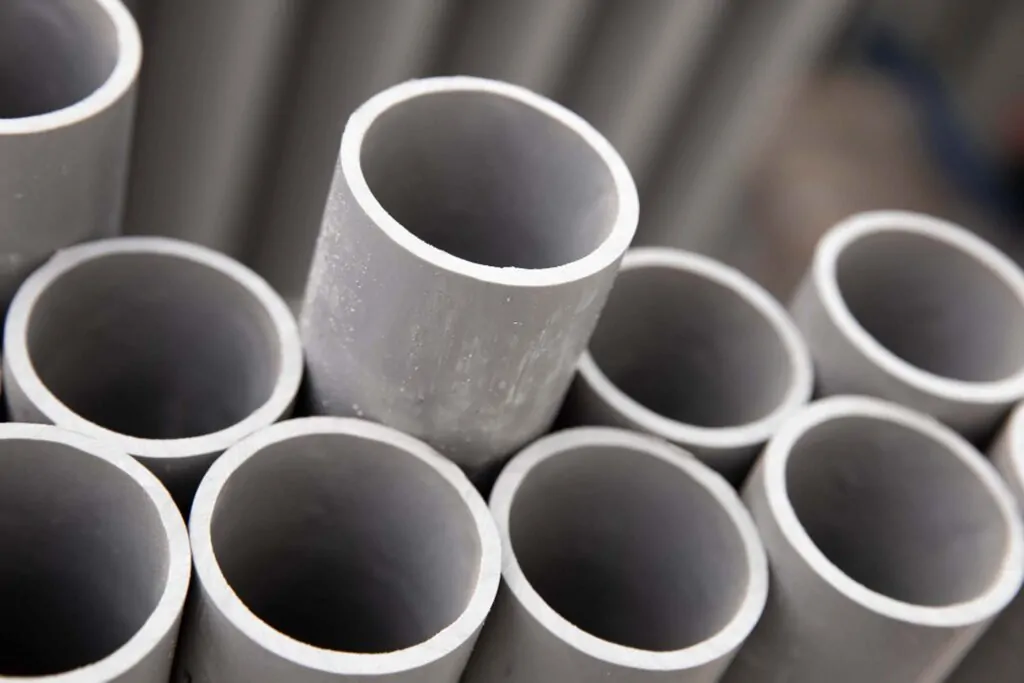

O que é PVC?
O policloreto de vinila mais conhecido pelo acrónimo PVC é um dos polímeros sintéticos de plástico mais produzidos no mundo, com uma vasta possibilidade de aplicações, principalmente na construção civil.
Para que serve o PVC?
A resina de PVC utilizada na produção do composto de PVC deve apresentar valor K de no mínimo 65, quando determinado de acordo com a ABNT NBR 13610. O composto de PVC-U de acordo com a NBR 5648 deve estar aditivado com produtos necessários à sua transformação e à utilização dos tubos. O pigmento deve estar total e adequadamente disperso no composto a ser empregado na fabricação dos tubos.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Escopo dos Serviços: Laudo Pericial Tubo de PVC
Inspeções e verificações quando pertinentes a serem avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Verificação dos Tubos;
Análise do Material do tubo;
Avaliação da Aparência;
Características geométricas dos tubos;
Características mecânicas e físicas dos tubos;
Ensaios de desempenho;
Verificação de Conexões;
Análise de Material da conexão;
Avaliação da Aparência;
Características geométricas das conexões;
Características mecânicas e físicas das conexões;
Ensaios de desempenho;
Verificação das Juntas;
Avaliação de lotes coletados fora das dependências do fabricante;
Inspeção de recebimento;
Marcação dos tubos;
Marcação das conexões;
Anéis de elastômero;
Ensaio de verificação da resistência ao impacto;
Estudo de Princípio;
Aparelhagem;
Preparação dos corpos de prova;
Procedimento de Análises;
Expressão dos resultados;
Procedimento de avaliação dos resultados do requisito de verificação da resistência ao impacto em ensaios realizados na inspeção de recebimento;
Amostragem;
Avaliação dos resultados de ensaio;
Relatório do ensaio;
Controle do processo de fabricação;
Periodicidades dos ensaios de tubos de PVC-U;
Periodicidades dos ensaios de conexões de PVC-U;
Análise de Sistema JET 30;
Gráfico do fator de correção (A) da pressão de serviço (PS) em função da temperatura da água;
Bolsa lisa dos tubos para junta soldável;
Adaptador soldável JET 30;
Dimensões das conexões de PVC-U;
Pontas dos percussores metálicos;
Aparelhagem para o ensaio de impacto;
Expressão de resultado do ensaio para TIR • 10 3′. (limite de confiança de 90 %);
Ensaio de verificação da resistência ao impacto realizado na inspeção de recebimento (procedimento de avaliação dos resultados na primeira e segunda amostragens);
Resistência à pressão hidrostática Interna de longa duração;
Dimensões dos tubos de PVC-U;
Profundidade mínima da bolsa lisa dos tubos de PVC-U;
Massa aproximada dos tubos de PVC-U;
Características do impacto;
Características dos ensaios de resistência à pressão hidrostática interna de curta duração;
Características dos ensaios de desempenho da junta soldável;
Dimensões do adaptador soldável JET 30;
Dimensões das conexões de PVC-U;
Características dos ensaios de resistência à pressão hidrostática interna de curta duração;
Características dos ensaios de desempenho da junta soldável;
Plano de amostragem para ensaios não destrutivos;
Plano de amostragem para ensaios destrutivos;
Dimensões das pontas dos percussores metálicos;
Número de corpos de prova;
Expressão de resultado do ensaio para TM-10 % em função do número de impactos e de falhas;
Periodicidade dos ensaios dos tubos de PVC-U;
Periodicidade dos ensaios para as conexões de PVC-U.
Fontes:
ABNT NBR 5688 – Tubos e conexões de PVC-U para sistemas prediais de água pluvial, esgoto sanitário e ventilação – Requisitos;
ABNT NBR 5648 – Tubos e conexões de PVC-U com junta soldável para sistemas prediais de água fria – Requisitos.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos para Realização:
Cabe ao Contratante disponibilizar:
4 amostras de tubos armazenados (não utilizados e do mesmo lote) de 3 metros;
Fotos do local onde foi/será realizada a instalação dos tubos e das conexões (juntas dos tubos);
Nota Fiscal do mesmo lote do produto que foi instalado;
8 Tampões com o mesmo diâmetro das amostras disponibilizadas.
NOTA:
1 – Ressaltamos que o Escopo Geral do Serviço poderá ser alterado, atualizado ou excluído itens conforme inspeção in loco pelo nosso Perito Avaliador.
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Geral do Serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
2 – Os documentos, resultantes deste Escopo, não poderão ser utilizados em demandas judiciais sem prévia e expressa autorização da contratada.
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
ABNT NBR 5688 – Tubos e conexões de PVC-U para sistemas prediais de água pluvial, esgoto sanitário e ventilação – Requisitos;
ABNT NBR 5648 – Tubos e conexões de PVC-U com junta soldável para sistemas prediais de água fria – Requisitos;
ABNT NBR 5683 – Tubos de PVC – Verificação da resistência à pressão hidrostática interna;
ABNT NBR 5687 – Tubos de PVC – Verificação da estabilidade dimensional;
ABNT NBR 6483 – Conexões de PVC – Verificação do comportamento ao achatamento;
ABNT NBR 7231 – Conexões de PVC – Verificação do comportamento ao calor;
ABNT NBR 9051 – Anel de borracha para tubulações de PVC rígido coletores de esgoto sanitário -Especificação;
ABNT NBR 13610 – Resinas de PVC – Determinação do valor l< – Método de ensaio;
ABNT NBR 14263 – Tubos e conexões de PVC – Verificação do comportamento ao escoamento cíclico de água em temperatura elevada;
ABNT NBR 14264 – Conexões de PVC – Verificação dimensional;
ABNT NBR 16638 – Tubos e conexões de PVC – Desempenho de junta elástica – Método de ensaio;
ABNT NBR NM 82 – Tubos e conexões de PVC – Determinação da temperatura de amolecimento “Vital”;
ABNT NBR NM 64 – Tubos e conexões de PVC – Determinação do teor de cinzas;
ABNT NBR NM 85 – Tubos de PVC – Verificação dimensional;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Pericial Tubo de PVC
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Cabe ao Contratante disponibilizar:
4 amostras de tubos armazenados (não utilizados e do mesmo lote) de 3 metros;
Fotos do local onde foi/será realizada a instalação dos tubos e das conexões (juntas dos tubos);
Nota Fiscal do mesmo lote do produto que foi instalado;
8 Tampões com o mesmo diâmetro das amostras disponibilizadas.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade).
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Laudo Pericial Tubo de PVC
Efeito sobre a água
O composto de PVC-U empregado na fabricação dos tubos deve preservar o padrão de potabilidade da água no interior da tubulação, sem transmitir sabor e odor, e não pode provocar turvamento ou coloração á água.
O composto, bem como as concentrações máximas dos seus aditivos, deve estar em conformidade com a legislação em vigor, de maneira a não transmitir para a água potável qualquer elemento que possa alterar suas características, tornando-a imprópria para o consumo humano.
Os tubos de PVC-U devem ter sua inocuidade avaliada conforme a ABNT NBR 8219.
Caso ocorra uma alteração de natureza química de um dos componentes do composto, deve ser realizado um novo ensaio de efeito sobre a água.
NOTA: Este ensaio não tem como objetivo avaliar a potabilidade da água para consumo humano, sendo utilizado para atender a regulamentações especificas.
Verificação da presença de chumbo
O composto empregado na fabricação das conexões de PVC-U para água fria deve conter no máximo 0.1 % de chumbo.
O ensaio deve ser realizado por espectrometria de fluorescência de raios X, conforme a EN 62321-3-1:2014.
Resistência à pressão hidrostática interna de longa duração
O composto empregado na fabricação das conexões de PVC-U deve resistir durante 1 000 h, à temperatura de (60 ± 2) °C, à tensão circunferencial de 5.6 MPa.
O ensaio deve ser executado, sem esforço axial, com uma luva de DE 50, com dimensões conforme valores especificados na Tabela 9 da NBR 5648, usinando-se o seu batente interno. O ensaio deve ser realizado de acordo com a ABNT NBR 8218.
Laudo Pericial Tubo de PVC: Consulte-nos.
