Laudo Técnico Equipamentos de Movimentação NR-11
Nome Técnico: Execução de Inspeção Técnica de Equipamentos de Movimentação e Elevação de Carga NR 11+ Elaboração de Relatório Técnico + Emissão ART
Referência: 5074
Como é o Laudo Técnico Equipamentos de Movimentação NR-11?
O laudo visa que todas as empresas que possuam qualquer tipo de Equipamento de Movimentação e de Elevação de Carga devem se enquadrar as Normas Regulamentadoras de maneira que ofereçam as necessárias garantias de resistência, segurança e conservação em perfeitas condições de trabalho, visando a saúde e segurança dos envolvidos.
O que são Equipamentos de Movimentação?
Os equipamentos de movimentação de carga são equipamentos e máquinas, manuais ou automatizados, utilizados para mover cargas intermitentes, em diversos percursos com a distância variada e superfícies e espaços apropriados, em que a principal função é transportar e/ou manejar.

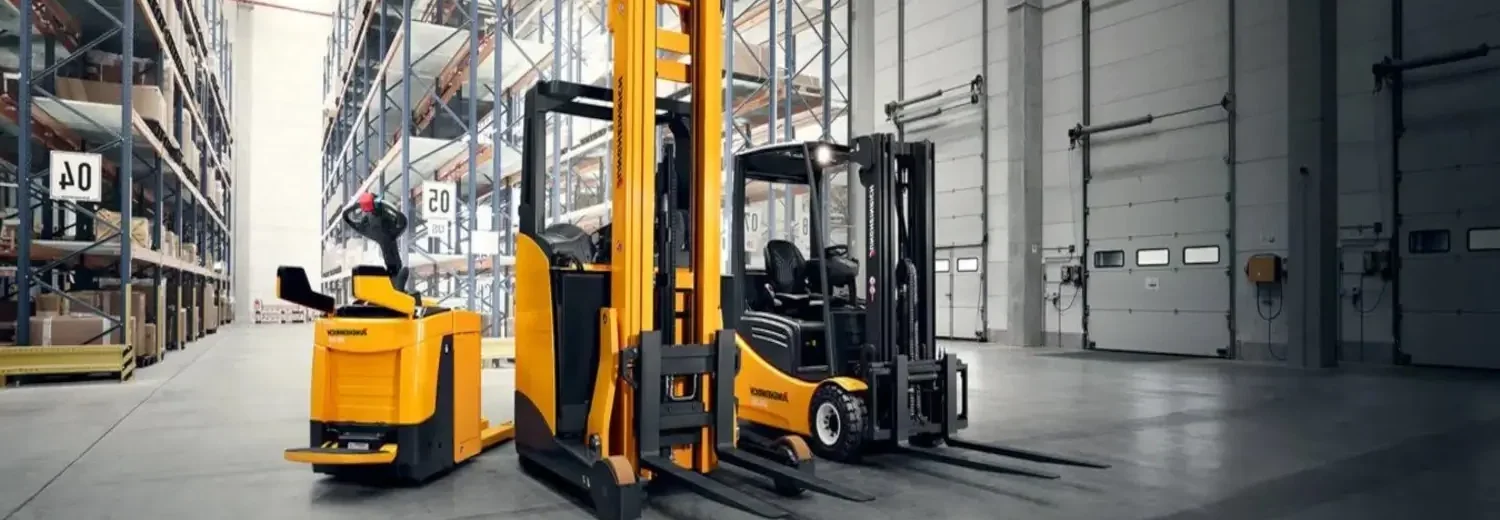

Quais os Tipos de Equipamentos de Movimentação:
Empilhadeiras, paleteiras, guindastes, comboio, esteira transportadora, monovias, transportador de roletes, transelevadores, etc.
Do que se trata a NR 11?
A NR 11 é uma norma regulamentadora do Brasil, que estabelece as condições de transporte, movimentação, armazenagem e manuseio de materiais como objetivo de garantir a segurança e a saúde dos trabalhadores em diversos setores de atividade.
Quais são os documentos necessários do Equipamento?
Conforme preconiza a NR 11 Anexo I: “1.3.3 A empresa deve manter no estabelecimento nota fiscal do equipamento adquirido ou, no caso de fabricação própria, os projetos, laudos, cálculos e as especificações técnicas.”
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
-
Elaboração de Relatório Técnico
Elaboração do Plano de Manutenção e Inspeção
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Laudo Técnico Equipamentos de Movimentação NR-11
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Análise de classificação e cargas;
Verificação da classificação das estruturas, mecanismos e componentes;
Avaliação do plano geral de classificação; Inspeção dos equipamentos em geral;
Verificação dos mecanismos individuais; Avaliação dos componentes;
Inspeção dos carregamentos considerados no projeto de estruturas;
Avaliação das cargas principais; Análise das cargas devido ao movimento vertical e horizontal;
Inspeção das cargas devido aos efeitos climáticos;
Verificação do equipamento em operação normal sem vento;
Avaliação do equipamento em operação com vento limite de serviço;
Análise do equipamento submetido a solicitações excepcionais;
Avaliação selecionando o coeficiente de amplificação;
Verificação dos efeitos sísmicos; Análise de solicitações consideradas no projeto de mecanismos;
Avaliação dos casos de solicitação; Inspeção do serviço normal sem e com vento;
Verificação das cargas excepcionais;
Avalição da harmonização das classes de utilização de equipamentos e mecanismos;
Exemplo de ponte rolante com carro giratório; Análise de classe de utilização da ponte e proporções;
Avaliação do cálculo de solicitações devido á aceleração de movimentos horizontais;
Verificação do método, dados básicos e procedimento;
Análise das forças de inércia a serem consideradas no projeto da estrutura;
Inspeção do sistema físico; Análise do cálculo de solicitações no caso de movimento linear;
Avaliação dos dados gerais; Inspeção do efeito das forças de inércia sobre a carga;
Verificação do efeito das forças de inércia sobre as estruturas do equipamento;
Análise do cálculo de cargas no caso de movimento de giro e da lança;
Inspeção dos sistemas com aceleração controlada;
Verificação das reações transversais devido ao movimento do equipamento;
Análise da modelagem do equipamento; Avaliação da relação entre as forças tangenciais e os deslocamentos;
Inspeção de forças devido ao enviesamento (skewing); Avaliação qualitativa e quantitativa;
Tagueamento de Máquinas e Equipamentos; RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
Procedimentos e Equipamentos Utilizados:
Cabe a Contratante disponibilizar:
CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Os designados para a execução da operação;
Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
Atenção: A função do Perito Avaliador se limita a executar a Inspeção.
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal caliLiqbrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c) Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Passo 04 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Passo 05 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Passo 06 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Passo 07 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 23 – Proteção Contra Incêndios;
ABNT NBR ISO 4309: Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte – Esta Norma detalha diretrizes para os cuidados, instalação, manutenção e inspeção do cabo de aço em serviço em um equipamento de movimentação de carga, bem como relaciona os critérios de descarte a serem aplicados para promover o uso seguro do equipamento de movimentação de carga.
ABNT NBR 14768 – Guindastes – Guindaste articulado hidráulico – Requisitos
ABNT NBR 16092 – Cestas aéreas – Especificações e ensaios
ABNT NBR 16593 – Ensaio não destrutivo – Emissão acústica – Procedimentos para ensaio em cestas Aéreas isoladas
ABNT NBR 16601 – Ensaio não destrutivo – Emissão acústica – Procedimentos para ensaio em guindaste articulados hidráulicos com ou sem Cesto Acoplado;
ABNT NBR 11900 – Terminal para cabos de aço;
ABNT NBR 13541-1 – Linga de cabo de aço – Parte 1: Requisitos e métodos de ensaio;
ABNT NBR 13542-2 – Linga de cabo de aço – Parte 2: Utilização e inspeção;
ABNT NBR 13543 – Movimentação de carga: laços de cabo de aço: utilização e inspeção;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Técnico Equipamentos de Movimentação NR-11
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba mais: Laudo Técnico Equipamentos de Movimentação e Elevação de Carga NR-11
11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
11.1.8 Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas.
11.1.9 Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis.
11.1.10 Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados.
11.2 Normas de segurança do trabalho em atividades de transporte de sacas.
11.2.1 Denomina-se, para fins de aplicação da presente regulamentação a expressão “Transporte manual de sacos” toda atividade realizada de maneira contínua ou descontínua, essencial ao transporte manual de sacos, na qual o peso da carga é suportado, integralmente, por um só trabalhador, compreendendo também o levantamento e sua deposição.
11.2.2 Fica estabelecida a distância máxima de 60,00m (sessenta metros) para o transporte manual de um saco.
11.2.2.1 Além do limite previsto nesta norma, o transporte descarga deverá ser realizado mediante impulsão de vagonetes, carros, carretas, carros de mão apropriados, ou qualquer tipo de tração mecanizada.
11.2.3 É vedado o transporte manual de sacos, através de pranchas, sobre vãos superiores a 1,00m (um metro) ou mais de extensão.
11.2.3.1 As pranchas de que trata o item 11.2.3 deverão ter a largura mínima de 0,50m (cinqüenta centímetros).
11.2.4 Na operação manual de carga e descarga de sacos, em caminhão ou vagão, o trabalhador terá o auxílio de ajudante.
11.2.5 As pilhas de sacos, nos armazéns, devem ter altura máxima limitada ao nível de resistência do piso, à forma e resistência dos materiais de embalagem e à estabilidade, baseada na geometria, tipo de amarração e inclinação das pilhas.
F: NR 11
URL FOTO
Licença do autor: Twitter

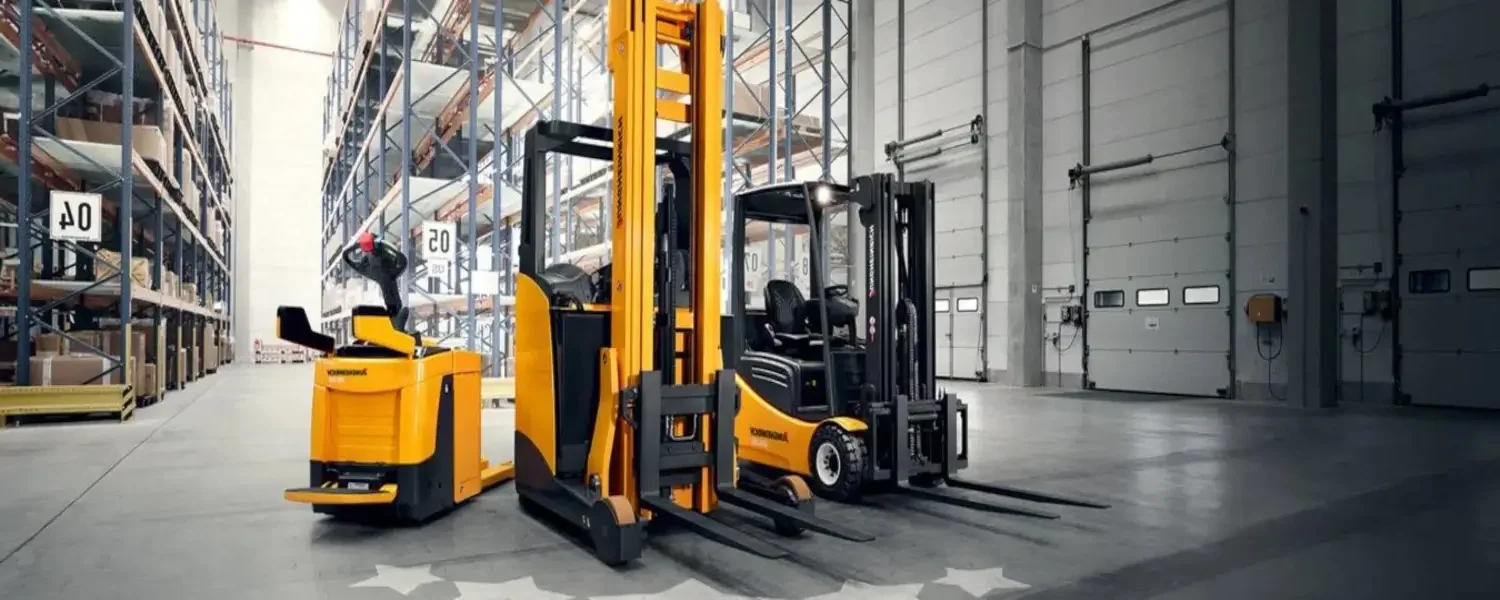

Laudo Técnico Equipamentos de Movimentação NR-11: Consulte-nos.
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Somos especializados na prestação e realização de serviços voltados para todas as Engenharias e Segurança e Saúde do Trabalho e Meio Ambiente. Desenvolvemos, elaboramos e executamos Projetos Arquitetônicos e das Engenharias; prestamos Consultorias e Assessorias para âmbitos jurídicos e de engenharia; oferecemos Mão de Obra Especializada e Serviços Técnicos; ministramos Cursos e Treinamentos e realizamos Traduções, versões e Interpretações no idioma técnico que o cliente desejar.
Nosso objetivo é apresentar um sistema de gestão de SSO (Segurança e Saúde Ocupacional) e fornecer uma estrutura para gerenciar os riscos e oportunidades de SSO.
As metas e os resultados pretendidos servem para prevenir lesões e problemas de saúde relacionados ao trabalho para os colaboradores e proporcionar locais de trabalho seguros e saudáveis consequentemente e extremamente importante para a organização, além de eliminar os perigos e minimizar os riscos de SSO tomando medidas preventivas e de proteção efetivas, de forma à atingir os objetivos dos Stakeholders, conforme preconiza a NBR ISO 45001 e o Ciclo PDCA (Plan – Do – Check – Act).
Nossa equipe multidisciplinar busca promover a transformação humana, aperfeiçoando as habilidades intelectuais e morais dos participantes, como forma de propagar os conceitos de liberdade, igualdade, fraternidade e equilíbrio.
Profissionais (Equipe Multidisciplinar) Credenciados e Associados
® Rescue Cursos Todos os Direitos Reservados
