Laudo Silos Metálicos NBR 17066

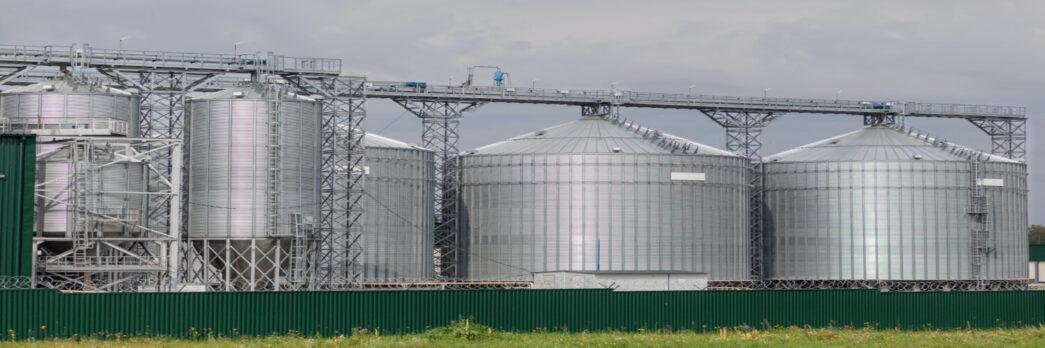

FONTE: FREEPIK AUT
Nome Técnico: Execução de Inspeção Técnica em Silos Metálicos de Chapas Corrugadas + Elaboração de Relatório Técnico + Emissão de ART
Referência: 196211
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Laudo Silos Metálicos NBR 17066
Qual o objetivo do Laudo Silos Metálicos?
A Execução de Inspeção Técnica em Silos Metálicos de Chapas Corrugadas e Elaboração de Relatório conforme NBR 17066 que estabelece os métodos de previsão de pressões exercidas por grãos vegetais de fluxo livre e os requisitos básicos do dimensionamento de silos metálicos verticais de chapas corrugadas.
A NBR 17066 fornece instruções para uso e marcação dos silos metálicos verticais de chapas corrugadas.
O que é Carga Concêntrica?
Condição de carregamento na qual o produto armazenado é distribuído simetricamente em relação ao eixo central vertical do silo, de modo que as tensões sejam distribuídas uniformemente na estrutura.
NOTA: Normalmente o padrão de fluxo da carga concêntrica é obtido pelo uso da entrada centralizada no telhado do silo, dotada ou não de espalhador de grãos.
O que é carga excêntrica?
Condição de carregamento na qual o produto armazenado é distribuído assimetricamente em relação ao eixo central vertical do silo, de modo que as tensões sejam distribuídas de forma desuniforme na estrutura
O que é descarga concêntrica?
Fluxo descendente simétrico, do produto armazenado, em relação ao eixo central vertical do silo, durante a operação de descarga, que induz a uma distribuição simétrica de pressões na estrutura.
NOTA Normalmente o padrão de fluxo da descarga concêntrica é obtido pelo uso da saída centralizada no fundo do silo.
O que é Descarga Excêntrica?
Fluxo descendente assimétrico, do produto armazenado, em relação ao eixo vertical do silo, durante a operação de descarga, que induz a uma distribuição assimétrica de pressões na estrutura.
NOTA: Normalmente, o padrão de fluxo da descarga excêntrica é resultado do uso de saídas excêntricas no fundo silo.
- Levantamento de Diagnóstico
- Análise Qualitativa e Quantitativa
- Registro de Evidências
- Conclusão e Proposta de Melhorias
- Emissão de A.R.T. e/ou C.R.T.
A partir de:
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Laudo Silos Metálicos NBR 17066
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Escopo; Termos e definições;
Verificação da estrutura, estabilidade, integridade das conexões;
Determinação das pressões devidas aos grãos;
Análise das condições de funcionamento dos sistemas ;
Análise de resistência;
Caso de carga e descarga concêntrica;
Caso de carga concêntrica e descarga excêntrica;
Dimensionamento; Dimensionamento da ligação entre chapas laterais;
Determinação da área liquida A;
Determinação do coeficiente de redução da área líquida C;
Marcação; Recomendações gerais para uso seguro;
Generalidades; Antes de iniciar o uso; Durante o uso;
Prováveis linhas de ruptura e grandezas para cálculo do coeficiente;
Pictograma para indicação de leitura do manual de instruções;
Fonte: NBR 17066
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
Ressaltamos que o Escopo Geral do Serviço poderá ser alterado, atualizado ou excluído itens conforme inspeção in loco pelo nosso Perito Avaliador.
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Geral do Serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Silos Metálicos NBR 17066
Referências Normativas
Laudo Silos Metálicos NBR 17066
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NBR 17066 – Silos metálicos de chapas corrugadas;
ABNT NBR 14762:2010, Dimensionamento de estruturas de aço constituídas por perfis formados a frio;
ISO 11897, Bases for design of structures-Loads due to bulk materials;
EN 1991-4, Eurocode 1-Actions on structures – Part 4: Silos and tanks;
ANSI/ASAE S433.1, Loads exerted by free-flowing grain on bins;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Silos Metálicos NBR 17066
Validade
Laudo Silos Metálicos NBR 17066:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Silos Metálicos NBR 17066
Complementos
Laudo Silos Metálicos NBR 17066
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Laudo Silos Metálicos NBR 17066
Saiba mais
Saiba Mais: Laudo Silos Metálicos NBR 17066:
Generalidades
Este Anexo fornece recomendações gerais para uso seguro de silos metálicos de chapa corrugada. As informações fornecidas auxiliam projetistas e usuários a estabelecer ações visando resguardar a segurança dos trabalhadores.
NOTA: As recomendações deste Anexo são baseadas no conhecimento e experiência do setor técnico, no histórico de acidentes e incidentes, e no estado da técnica.
A.2 Antes de iniciar o uso
Após a instalação, antes de iniciar o uso do silo, devem ser realizadas ao menos as seguintes verificações:
a) verificar se as chapas e montantes foram instalados nas posições determinadas pelo fabricante. Como regra geral as espessuras maiores ficam da parte mais baixa do silo, enquanto as espessuras menores na parte mais alta;
b) verificar se a instalação do silo atende aos limites de excentricidade e recalque, especificados pelo fabricante.
A.3 Durante o uso
Os seguintes pontos devem ser considerados durante o uso do silo:
a) assegurar que apenas profissionais capacitados, conhecedores dos perigos e procedimentos de segurança adequados, intervenham no silo;
b) manter os acessos do silo trancados, a fim de impedir o acesso de pessoas não autorizadas;
c) armazenar apenas produtos para o qual o silo foi projetado;
d) respeitar os teores de umidade recomendados para a armazenagem dos grãos;
NOTA: Grãos úmidos levam a problemas de qualidade que dificultam a descarga, favorecem a formação de pontes e crosta, podendo resultar em acidentes.
e) respeitar os teores de impureza recomendados a armazenagem do grão. A presença de palha e vagem pode resultar na obstrução da descarga, podendo resultar em acidentes;
Fonte: NBR 17066
URL FOTO
Licensor’s author: Anatoliifoto – Freepik.com
Laudo Silos Metálicos NBR 17066: Consulte-nos.
