Laudo de Sistema de Aquecimento Solar

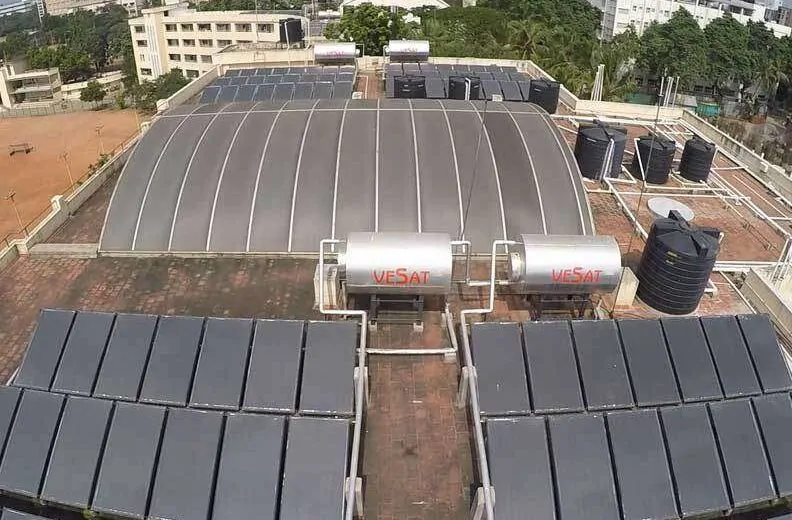

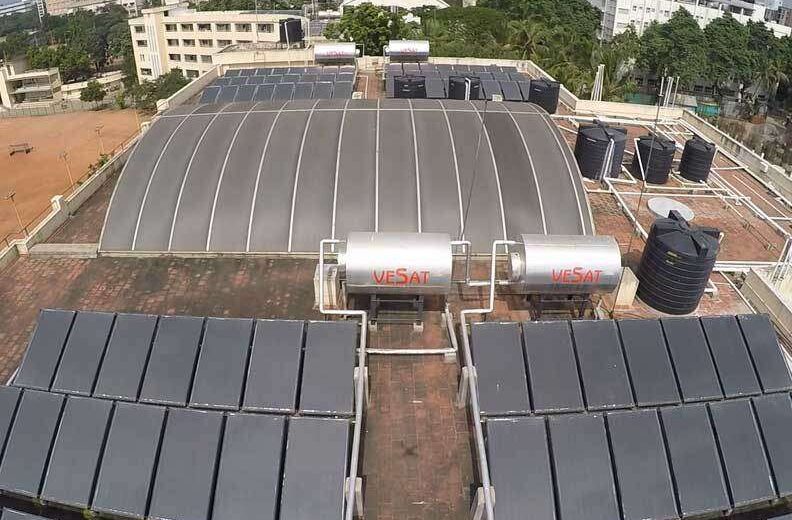

Foto Ilustrativa

Laudo de Sistema de Aquecimento Solar

Nome Técnico: Elaboração de Relatório Técnico para Sistema de Aquecimento Solar de Água em Circuito Direto

Referência: 142891

Ministramos Cursos e Treinamentos em Idioma Técnico: Português, Inglês, Japonês, Espanhol, Mandarim, Alemão entre outros.

Laudo de Sistema de Aquecimento Solar:
A finalidade da Elaboração de Relatório Técnico é estabelecer os requisitos necessários de instalação do sistema de aquecimento solar considerando os aspectos de concepção, dimensionamento, arranjo hidráulico, instalação e manutenção.

O que é sistema de Aquecimento Solar em circuito direto?
O SAS é o Sistema de Aquecimento Solar é aquele em que a água é aquecida por coletores solares é gerada e armazenada em um reservatório térmico e dispersada aos pontos de consumo. Conta que haja em conjunto do reservatório térmico uma fonte de calor adicional, usualmente gás ou a energia elétrica para os dias em que a energia solar não seja suficiente para o alcance da temperatura desejada da água.

Escopo do Serviço

Laudo de Sistema de Aquecimento Solar:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Requisitos gerais e documentação do projeto e detalhes SAS:
Procedimentos de operação, Programa de manutenção;
Documentação necessária do SAS, Regulamentações legais e recomendações;
Concepção do sistema de aquecimento solar (SAS);
Condições gerais e atribuições, Materiais e componentes do SAS;
Coletores solares, Sistema de armazenamento;
Classificação do arranjo, circulação, regime, armazenamento e alimentação SAS;
Alivio de pressão, Operação, segurança e proteção;
Liberação de fluidos quentes, Queda de objetos;
Risco de fogo, pressão e temperatura;
Estagnação ou falta de energia elétrica, Livre acesso;
Drenagem, recirculação, aquecimento;
Materiais tolerantes ao congelamento;
Proteção contra corrosão, pressão negativa, acúmulo de ar, excesso de pressão positiva e temperatura em reservatórios termossolares fechados;
Qualidade e disponibilidade da água;
Resistência do SAS e componentes;
Materiais, equipamentos e estruturas;
Coletor solar e sistema de armazenamento;
Tubulações e motobomba, Dispositivos de segurança;
Isolamento térmico e instrumentos;
Circuito primário, secundário, hidráulico e termossifão;
Circulação forçada, Dimensionamento e instalação;
Análise preliminar dos requisitos gerais, Vazamentos do sistema;
Integridade dos coletores solares, Materiais e equipamentos;
Orientação geográfica, Ângulo de inclinação, reservatório termossolar, Local da instalação;
Alimentação de água fria; Proteção contra retomo de água quente;
Instalação dos reservatórios termossolares;
Proteção contrapressão negativa, acúmulo de ar, excesso de pressão positiva e temperatura;
Respiro, válvula de segurança, Tubulação Geral e conexões de serviço;
Perfuração de coberturas e suportes do SAS;
Isolamento térmico, filtro, componentes e acessórios;
Controles e dispositivos de segurança;
Sensores Instrumentos e manutenção do SAS;
Armazenamento, transporte e comissionamento;
Verificação visual e estanqueidade;
Verificação de fluxo de água e proteção ao congelamento;
Esquema evidenciando os circuitos primário e secundário do SAS;
Metodologia de cálculo de fração solar;
Calculo de volume de consumo de água quente;
Calculo de volume do sistema de armazenamento;
Calculo de demanda de energia útil;
Calculo de área coletora;
Valores sugeridos para consumo diário de água quente;
Irradiação global média anual diária nas regiões brasileiras;
Roteiro de verificações preliminares para avaliação de viabilidade para instalação do SAS;
Reservatório termossolar fechado para atmosfera;
Esquema de circuito para termossifão e circulação forçada;
Orientação geográfica dos coletores solares;
Ângulo de inclinação dos coletores solares;
Exemplos de sifão;
Esquema dos circuitos primário e secundário do SAS;
Classificação e componentes do SAS;
Consumo dos pontos de utilização de água quente;
Irradiação global média anual diária e temperatura média ambiente.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO,  balança, tarugos de metal calibrado ou sacos de areia pesados equivalente a 50% da capacidade que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais;

NR 08 – Edificações;
NR 10 – Segurança em Instalações e serviços de eletricidade;
ABNT NBR 15569 – Sistema de aquecimento solar de água circuito direto 0 requisitos de projeto e instalação;
ABNT NBR 5410 – Instalações elétricas de baixa tensão;
ABNT NBR 5419 (todas as partes), Proteção contra descargas atmosféricas;
ABNT NBR 5626 – Instalação predial de água fria;
ABNT NBR 6120 – Cargas para cálculo de estrutura de edificações;
ABNT NBR 6123 – Forças devidas ao vento em edificações;
ABNT NBR 7198 – Projeto e execução de instalações prediais de água quente;
ABNT NBR 10185 – Reservatórios térmicos para líquidos destinados a sistemas de energia solar – Determinação do desempenho térmico;
ABNT NBR 13103 – Instalação de aparelhos a gás para uso residencial – Requisitos;
ABNT NBR 15526 – Redes de distribuição interna para gases combustíveis em instalações residenciais-Projeto e execução;
ABNT NBR 15747-1- Sistemas solares térmicos e seus componentes – Coletores solares -Parte 1: Requisitos gerais;
ABNT NBR 15747-2 – Sistemas solares térmicos e seus componentes – Coletores solares -Parte 2: Métodos de ensaio;
ABNT NBR 16641 – Requisitos específicos em reservatórios para utilização em sistemas de acumulação de energia térmica solar – Segurança mecânica e elétrica;
ISO 9459-2 – Aquecimento solar – Sistemas de aquecimento de água doméstica – Parte 2: Métodos de teste ao ar livre para caracterização de desempenho do sistema e previsão de desempenho anual de sistemas apenas solares.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Laudo de Sistema de Aquecimento Solar

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;

Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Rescue Cursos

Laudos, Perícias, Cursos, Treinamentos e muito mais!

Reproduzir vídeo

Saiba Mais: Laudo de Sistema de Aquecimento Solar:

4.1 Documentação do projeto:
A documentação do projeto deve contemplar no mínimo os seguintes elementos;
a) premissas de cálculo;
b) dimensionamento;
c) fração solar;
d) produção mensal especifica de energia (PMEe);
e) memorial descritivo;
f) volume de armazenamento;
g) pressão de trabalho;
h) fontes de abastecimento de água;
i) área coletora;
j) ângulos de orientação e de inclinação dos coletores solares;
k) estudo de sombreamento;
l) previsão de dispositivos de segurança;
m) massa dos principais componentes;
n) considerações a respeito de propriedades físico-químicas da água;
o) localização, incluindo endereço;
p) indicação do norte geográfico;
q) planta, corte, isométrico, vista, detalhe e diagrama esquemático necessários, para perfeita com-preensão das interligações hidráulicas e interfaces dos principais componentes;
r) esquema, detalhes e especificação para operação e controle de componentes elétricos (quando aplicável);
s) especificação dos coletores solares e reservatórios termossolares;
t) especificação de tubos. conexões, isolamento térmico, válvulas e motobomba;
u) tipos e localização de suportes e métodos de fixação de equipamentos. quando aplicável;
v) especificação do sistema de aquecimento auxiliar.
4.2 Manual de operação e manutenção
4.2.1 Geral
O profissional capacitado ou qualificado deve instruir o responsável pelo uso do SAS sobre o método de sua operação e entregar no mínimo a documentação contendo as seguintes informações:
a) contatos dos responsáveis técnicos pelo projeto. execução e entrega do SAS;
b) nome, telefone, endereço físico e eletrônico do fornecedor/ fabricante do produto;
c) modelo e características dos equipamentos contidos no SAS;
d) descrição do funcionamento do SAS;
e) procedimentos para operação e manutenção do SAS;
f) programa de manutenção do SAS;
g) garantias e condições de exclusão da garantia.
4.2.2 Detalhes de funcionamento do SAS
A descrição do funcionamento do SAS deve contemplar:
a) diagrama do SAS, mostrando seus componentes e suas inter-relações no sistema típico instalado;
b) diagramas elétricos e de fluxo (se aplicável).
4.2.3 Procedimentos de operação
Os procedimentos de operação devem contemplar:
a) procedimentos para partida do sistema;
b) rotinas de operação;
c) procedimentos de desligamento do SAS em situações de emergência e de segurança.
4.2.4 Programa de manutenção
O programa de manutenção deve contemplar no mínimo:
a) quadro sintomático com os problemas mais comuns, seus sintomas e soluções;
b) descritivo da limpeza periódica dos coletores solares e reservatórios termossolares indicando os materiais adequados a serem utilizados;
c) descritivo para drenagem e reabastecimento;
d) inspeção periódica de corrosão;
e) inspeção periódica dos elementos instalados contra corrosão (quando aplicável);
f) inspeção periódica do sistema de anticongelamento (quando aplicável);
g) inspeção dos componentes elétricos e cabos de interligação (quando aplicável);
h) inspeção periódica do sistema de fixação e suporte dos componentes do SAS;
i) inspeção periódica do sistema de aquecimento auxiliar (quando aplicável).
4.3 Documentação do SAS:
4.3.1 Geral
O responsável pelo uso do SAS deve solicitar e manter os seguintes documentos:
a) projeto;
b) manual de operação e manutenção;
c) documentação necessária para a análise e aprovação das autoridades competentes conforme legislações vigentes aplicáveis para elaboração do projeto e da instalação;
d) registros de manutenção. Recomenda-se que os documentos citados estejam sempre disponíveis e que sejam de fácil acesso para análise, no local da instalação.
4.3.2 Atribuições
O projeto do SAS deve ser elaborado por profissional habilitado, conforme legislação vigente.
O sistema de aquecimento solar deve ser executado em conformidade com o projeto. Qualquer alteração no projeto do SAS deve ser registrada e executada após aprovação do profissional habilitado responsável pelo projeto.
A instalação do SAS deve ser supervisionada por profissional habilitado e deve ser acompanhada da respectiva ART.
O profissional capacitado ou qualificado do SAS deve estar de posse dos procedimentos definidos e ser qualificado para execução dos serviços. bem como registros e evidências que possam comprovar tal capacitação.
A equipe responsável pela instalação do SAS deve possuir no mínimo as capacitações em:
a) instalações de sistemas de aquecimento solar;
b) instalações hidráulicas;
c) instalações elétricas em baixa tensão (quando aplicável);
d) instalações de redes internas de gases combustíveis (quando aplicável);
e) segurança na realização de serviços de instalações de SAS;
f) segurança de trabalhos em altura. A entrega do SAS deve ser realizada por profissional capacitado, qualificado ou habilitado.
4.3.3 Regulamentações legais e recomendações:
Recomenda-se a análise adequada dos materiais e equipamentos a serem utilizados, e dos serviços de projeto, de instalação e de manutenção, bem como o atendimento aos requisitos de projeto definidos para o funcionamento adequado do SAS.
Em relação aos materiais e equipamentos, deve-se assegurar de que eles atendam aos requisitos das normas de especificação aplicáveis.
Com relação à prestação de serviços, deve-se assegurar a capacidade e gestão organizacional das empresas. principalmente em relação aos requisitos de qualidade, de segurança e de meio ambiente. bem como a adequada capacitação da mão-de-obra empregada na realização de cada tipo de serviço executado.
5 Concepção do sistema de aquecimento solar (SAS):
5.1 Condições gerais O SAS é constituído basicamente por três elementos principais:
a) coletor(es) solar(es);
b) reservatório(s) termossolar(es);
c) sistema de aquecimento auxiliar.
O projeto do SAS deve considerar e especificar a vida útil projetada para cada um dos elementos principais. A transferência de energia entre cada um destes elementos é assegurada pelos seguintes circuitos:
a) primário (transferência de energia captada nos coletores para seu armazenamento);
b) secundário (abastecimento e distribuição da água na rede).
5.1.1 Materiais e componentes do SAS
Os materiais e componentes do SAS e suas interligações devem ser especificados de maneira que contemplem a dilatação térmica, característica de cada material em função da variação da temperatura do SAS. As medidas necessárias para acomodar as dilatações devem ser previstas em projeto.
Os componentes que contenham partes móveis, com manutenção adequada, devem ser capazes de cumprir a função para a qual tenham sido projetados sem desgaste ou deterioração excessiva.
Os coletores solares, reservatórios termossolares, motobombas, válvulas, tubulações e outros componentes devem operar corretamente dentro dos intervalos de pressão e temperatura de projeto e suportar as condições ambientais previstas para o funcionamento real sem a redução da vida útil projetada para o sistema.
Deve-se prever que o SAS resista a períodos sem consumo de água quente sem deterioração significativas do sistema e de seus componentes.
O SAS deve estar projetado de modo a suportar falhas no fornecimento de energia e de água evitando que haja danos aos seus componentes.
Os materiais incompatíveis do ponto de vista de corrosão, erosão e incrustação devem ser protegidos ou tratados para prevenir degradação dentro das condições de serviço.
5.1.2 Coletores solares:
Para o dimensionamento dos coletores solares deve-se considerar, entre outros aspectos, as características de consumo, as temperaturas de armazenamento. a pressão de trabalho e as características da água.
A seleção dos coletores solares deve considerar os seguintes parâmetros:
a) curva de eficiência térmica instantânea para a aplicação pretendida;
b) características de instalação do(s) coletor(es) como localidade, orientação, inclinação e sombreamento;
c) compatibilidade de uso.
5.1.3 Sistema de armazenamento:
Para o dimensionamento do sistema de armazenamento deve-se considerar entre outros aspectos, as características de consumo. as temperaturas de armazenamento. a pressão de trabalho e as características da água.
A seleção do sistema de armazenamento deve considerar os seguintes parâmetros;
a) as perdas térmicas;
b) a estratificação térmica;
c) a compatibilidade de uso.
Devem ser tomadas as precauções necessárias para prever as variações volumétricas e térmicas da água sem que a sua pressão supere as condições de trabalho do SAS.
5.1.4 Sistema de aquecimento auxiliar:
Quando aplicável, deve ser previsto um sistema de aquecimento auxiliar para complementar a demanda energética para o perfil de consumo previsto.
A especificação do sistema de aquecimento auxiliar e seu modo de funcionamento devem considerar a influência que esta causa no desempenho do SAS.
A especificação do sistema de aquecimento auxiliar, de qualquer tipo, deve priorizar o aquecimento solar. O sistema de aquecimento auxiliar pode ser utilizado em série ou em paralelo com o reservatório termossolar desde que seja compatível com as temperaturas do sistema, em relação ao circuito secundário.
6 Operação, segurança e proteção:
6.1 Considerações gerais
Quando da interligação do SAS com outros sistemas. o profissional capacitado ou qualificado deve tomar os devidos cuidados para que não comprometa a segurança do equipamento existente.
Nos sistemas projetados com drenagem automática, as válvulas devem estar conectadas a uma tubulação e a um dreno apropriados.
Controles, sensores, motobombas e válvulas devem ser identificados de acordo com sua função.
Qualquer controle para desligamento de emergência deve ser identificado de maneira indelével e permanente. A instalação de dispositivos elétricos deve atender à ABNT NBR 5410.
A instalação de sistemas de proteção contra descargas atmosféricas deve atender à ABNT NBR 5419 (todas as partes). A instalação de dispositivos a gás deve atender as ABNT NBR 15526 e ABNT NBR 13103. A alimentação e a distribuição hidráulica de água devem atender às ABNT NBR 7198 e ABNT NBR 5626.
O SAS deve ser provido de dispositivos de segurança e proteção aplicáveis e não podem causar danos estruturais, contaminar a água. criar risco de fogo e colocar em risco a saúde ou segurança.
6.9 Proteção contra corrosão:
Nos locais ou situações que apresentem condições de ocorrência de corrosão, deve-se prever a proteção e especificação adequada dos componentes do SAS.
Outros materiais incompatíveis do ponto de vista de corrosão, erosão e incrustação devem ser protegidos ou tratados para evitar degradação excessiva.
6.10 Proteção contra a pressão negativa, acúmulo de ar, excesso de pressão positiva e temperatura em reservatórios termossolares fechados.
6.10.1 Devem ser previstos meios de limitar a pressão no reservatório termossolar a valores que não ultrapassem os limites especificados pelo fabricante. Um dispositivo de alivio de pressão deve ser usado para este propósito; por exemplo, respiro, válvula de alivio, válvula quebra-vácuo e válvula eliminadora de ar.
6.10.2 Devem ser previstos meios para eliminar o vapor d’água e as bolhas de ar geradas no SAS. Um dispositivo de alivio de ar deve ser usado para este propósito; por exemplo, respiro ou válvula de alívio de ar.
6.10.3 O SAS que não possui em sua instalação um respiro deve ser provido de:
a) válvula de alivio de pressão regulada para a pressão de trabalho do equipamento;
b) dispositivo quebra-vácuo, com o objetivo de prevenir o colapso do reservatório termossolar em caso de redução interna de pressão do equipamento;
c) dispositivo capaz de eliminar ar e bolhas de vapor.
6.10.4 Os reservatórios termossolares fechados devem possuir na alimentação de água fria e antes da válvula de retenção um dispositivo que permita a absorção da expansão volumétrica térmica da água armazenada no tanque. variações de pressão e golpe de aríete.
EXCEÇÃO Aplicações com alimentação exclusiva de água fria e sem válvula de retenção nesta alimentação.
6.10.5 O dimensionamento desse dispositivo deve considerar a temperatura máxima. a pressão de trabalho e a pressão máxima admissível do sistema. O dispositivo deve ser calibrado adequadamente para o seu correto funcionamento. conforme especificação do fabricante.
Os reservatórios termossolares fechados devem ser providos de dispositivo de segurança atuado pela temperatura e pressão projetado para abrir automaticamente, quando um valor pré-ajustado for atingido. Os reservatórios termossolares fechados devem ser providos de dispositivos de segurança, conjugados ou não, que permitam:
a) a eliminação de vapor d’água e de bolhas geradas no SAS;
b) o alivio da pressão. caso exceda a pressão de trabalho do reservatório;
c) evitar seu colapso devido a pressões negativas.
6.10.6 O dispositivo deve ser provido de acionamento manual e/ou mecânico de abertura para ensaio de funcionamento e limpeza, devendo ter um valor fixo e não permitir ajuste. A especificação do dispositivo deve ser definida pelo fabricante do reservatório.

Laudo de Sistema de Aquecimento Solar: Consulte-nos.

Laudo de Sistema de Aquecimento Solar

Atualize seu conhecimento!

Os Melhores Cursos e Treinamentos
