Laudo de Prensa Hidráulica
Nome Técnico: Execução de Inspeção Técnica em Prensa Hidráulica NBR 16579 + Elaboração de Relatório Técnico + Emissão de ART
Referência: 56457
Laudo de Prensa Hidráulica
O Laudo de Prensas Hidráulicas verifica a conformidade deste equipamento com as Normas Regulamentadoras Aplicáveis, e tem o intuito de garantir a segurança em seu funcionamento. O laudo avalia todos os requisitos impostos pela Norma Regulamentadora NR-12, em seu Anexo VIII, onde traça medidas de segurança e parâmetros a serem seguidos por prensas e similares.

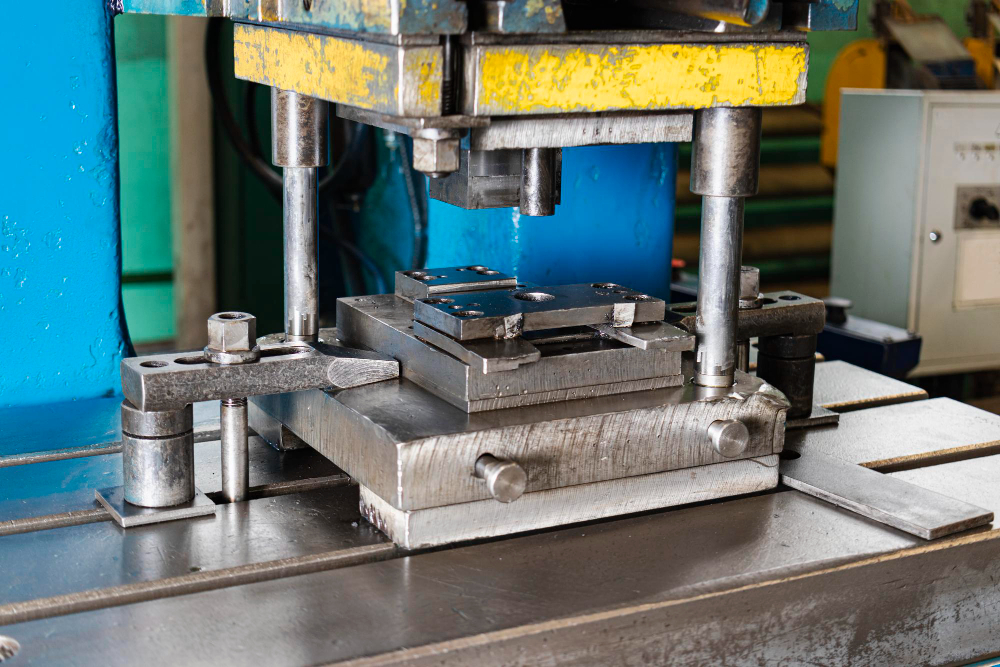

O que é Prensa Hidráulica?
Máquinas utilizadas na conformação e corte de materiais diversos, utilizando ferramentas, nas quais o movimento punção do martelo é proveniente de um sistema hidráulico, em que o movimento rotativo se transforma em linear por meio de sistemas de bielas, manivelas, conjunto de alavancas ou fusos. A máquina tem o intuito de pressionar uma face contra a outra, diminuindo o tamanho da peça no sentido vertical.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Laudo de Prensa Hidráulica
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
Modelo e tipo de prensa;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Listagens dos perigos significativos;
Requisitos de medidas de segurança;
Considerações básica de projeto;
Checagem das ferramentas;
Proteção contra projeção de peças;
Fixação adequada das ferramentas na máquina;
Sistema de alimentação;
Sistema de extração;
Sistemas hidráulicos;
Sistemas pneumáticos;
Sistemas elétricos;
Requisitos de segurança para prensas;
Segurança nas zonas de prensagem;
Perigos mecânicos na área das ferramentas;
Sistemas de controle e monitoramento;
Sistemas eletrônicos programáveis (PES);
Sistemas pneumáticos e programáveis (PPS);
Funções relativas a segurança;
Enclausuramento da zona de prensagem, quando houver;
Cortina de luz;
Proteções móveis dotadas de intertravamento;
Dimensionamento da proteção frontal;
Aptidão dos profissionais operadores;
Checagem dos itens de segurança;
Válvulas de segurança;
Freios, quando houver;
Perigos de vazamento de fluídos sob alta pressão;
Perigos gerados por ruídos;
Perigos por vibração;
Reset ou rearme manual;
Bloco hidráulico de segurança;
Válvula de retenção;
Dispositivos de parada de emergência;
Avaliação qualitativa.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Laudo de Prensa Hidráulica
Laudo de Prensa Hidráulica
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 16579 – Prensas hidráulicas — Requisitos de segurança;
ABNT NBR 10833 – Fabricação de tijolo e bloco de solo-cimento com utilização de prensa manual ou hidráulica – Procedimento;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Prensa Hidráulica
Laudo de Prensa Hidráulica
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Prensa Hidráulica
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Laudo de Prensa Hidráulica
1. Prensas
1. Prensas são máquinas utilizadas na conformação e corte de materiais diversos, utilizando ferramentas, nas quais o movimento do martelo – punção – é proveniente de um sistema hidráulico ou pneumático – cilindro hidráulico ou pneumático -, ou de um sistema mecânico, em que o movimento rotativo se transforma em linear por meio de sistemas de bielas, manivelas, conjunto de alavancas ou fusos.
1.1 As prensas são classificadas em:
a) mecânicas excêntricas de engate por chaveta ou acoplamento equivalente;
b) mecânicas excêntricas com freio-embreagem;
c) de fricção com acionamento por fuso;
d) servoacionadas;
e) hidráulicas;
f) pneumáticas;
g) hidropneumáticas.
[…] 1.3.1 As ferramentas devem:
a) ser projetadas de forma que evitem a projeção de material nos operadores, ou ser utilizadas em prensas cujo sistema de segurança ofereça proteção contra a projeção de material nos operadores;
b) ser armazenadas em locais próprios e seguros;
c) ser fixadas às máquinas de forma adequada, sem improvisações;
d) não oferecer riscos adicionais.
1.4 Sistemas de alimentação ou extração são meios utilizados para introduzir a matéria prima e retirar a peça processada da matriz e podem ser:
a) manuais;
b) por gaveta;
c) por bandeja rotativa ou tambor de revólver;
d) por gravidade, qualquer que seja o meio de extração;
e) por mão mecânica;
f) por robôs;
g) contínuos – alimentadores automáticos; e
h) outros sistemas não relacionados neste subitem
2. Requisitos de segurança para prensas 2.1 Os sistemas de segurança nas zonas de prensagem ou trabalho permitidos são:
a) enclausuramento da zona de prensagem, com frestas ou passagens que não permitam o ingresso dos dedos e mãos nas zonas de perigo, conforme item A, do Anexo I, desta Norma, devendo ser constituídos de proteções fixas ou móveis dotadas de intertravamento, conforme itens 12.38 a 12.55 e seus subitens desta Norma;
b) ferramenta fechada, que significa o enclausuramento do par de ferramentas, com frestas ou passagens que não permitam o ingresso dos dedos e mãos nas zonas de perigo, conforme quadro I, item A, do Anexo I desta Norma;
c) cortina de luz com redundância e autoteste, tipo 4, conforme norma IEC 61496-1:2006, monitorada por interface de segurança, dimensionada e instalada, conforme item B, do Anexo I, desta Norma e normas técnicas oficiais vigentes, conjugada com dispositivo de acionamento bimanual, atendidas as disposições dos itens 12.26, 12.27, 12.28 e 12.29 desta Norma.
2.1.1 Havendo possibilidade de acesso a zonas de perigo não supervisionadas pelas cortinas de luz, devem existir proteções móveis dotadas de intertravamento ou fixas, conforme itens 12.38 a 12.55 e seus subitens desta Norma.
2.1.2 O número de dispositivos de acionamento bimanuais deve corresponder ao número de operadores na máquina, conforme item 12.30 e seus subitens desta Norma Regulamentadora.
2.1.3 O sistema de intertravamento das proteções móveis referido na alínea “a” e os sistemas de segurança referidos nas alíneas “c” do subitem 2.1 e no item 2.1.1 deste Anexo devem ser classificados como categoria 4, conforme a norma ABNT NBR 14153.
2.1.4 Para as atividades de forjamento a frio nas prensas, a parte frontal da máquina deve estar protegida, através proteções móveis dotadas de intertravamento, e nas demais partes da área de risco com proteções fixas, conforme itens 12.38 a 12.55 e seus subitens desta Norma.
2.1.4.1 A proteção frontal deve ser dimensionada e construída de modo a impedir que a projeção de material oriundo do processo venha a atingir o operador.
2.2 As prensas mecânicas excêntricas de engate por chaveta ou de sistema de acoplamento equivalente de ciclo completo e as prensas mecânicas de fricção com acionamento por fuso não podem permitir o ingresso das mãos ou dos dedos dos operadores nas zonas de prensagem, devendo ser adotado um dos seguintes sistemas de segurança:
a) enclausuramento com proteções fixas e, havendo necessidade de troca frequente de ferramentas, com proteções móveis dotadas de intertravamento com bloqueio, de modo a permitir a abertura somente após a parada total dos movimentos de risco, conforme alínea “a”, do subitem 2.1, deste Anexo e 12.46 desta Norma;
b) operação somente com ferramentas fechadas, conforme alínea “b”, do subitem 2.1 deste Anexo.
2.3 As prensas mecânicas excêntricas com freio-embreagem, servoacionadas, hidráulicas, pneumáticas, hidropneumáticas devem adotar um dos seguintes sistemas de segurança nas zonas de prensagem ou trabalho:
a) enclausuramento com proteções fixas ou proteções móveis dotadas de intertravamento, conforme alínea “a”, do subitem 2.1 deste Anexo;
b) operação somente com ferramentas fechadas, conforme alínea “b”, do subitem 2.1 deste Anexo;
c) utilização de cortina de luz conjugada com dispositivo de acionamento bimanual, conforme alínea “c”, do subitem 2.1 e seus subitens deste Anexo.
2.4 As prensas mecânicas excêntricas com freio-embreagem pneumático e as prensas pneumáticas devem ser comandadas por válvula de segurança específica classificada como categoria 4 conforme norma técnica vigente, com monitoramento dinâmico e pressão residual que não comprometa a segurança do sistema, e que fique bloqueada em caso de falha.
2.4.1 No caso de falha da válvula, somente deve ser possível voltar à condição normal de operação após o acionamento do reset ou rearme manual.
2.4.1.1 O reset ou rearme manual deve ser incorporado à válvula de segurança ou em outro local do sistema, com atuador situado em posição segura que proporcione boa visibilidade para verificação da inexistência de pessoas nas zonas de perigo a fim de validar por meio de uma ação manual intencional um comando de partida.
2.4.2 Nos modelos de válvulas com monitoramento dinâmico externo por pressostato, micro-switches ou sensores de proximidade integrados à válvula, o monitoramento deve ser realizado por interface de segurança em sistema classificado como categoria 4 conforme a norma ABNT NBR 14153.
2.4.3 Nas válvulas de segurança, somente podem ser utilizados silenciadores de escape que não apresentem risco de entupimento ou que tenham passagem livre correspondente ao diâmetro nominal, de maneira a não interferir no tempo de frenagem.
2.4.4 Quando válvulas de segurança independentes forem utilizadas para o comando de prensas com freio e embreagem separados, devem ser interligadas de modo a estabelecer entre si um monitoramento dinâmico, para assegurar que o freio seja imediatamente aplicado caso a embreagem seja liberada durante o ciclo, e ainda para impedir que a embreagem seja acoplada caso a válvula do freio não atue.
2.4.5 A exigência do subitem 2.4.4 não se aplica a prensas pneumáticas.
2.4.6 Para prensas pneumáticas, quando a massa do conjunto martelo e ferramenta for superior a 15 kg, devem ser tomadas medidas que impeçam a queda do conjunto por gravidade em caso de despressurização acidental.
Fonte: NR 12.
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
