Laudo de Estanqueidade de Gás
FONTE: FREEPIK AUT
Nome Técnico: Execução de Teste de Estanqueidade de Gases Medicinais + Elaboração de Relatório Técnico conforme NBR 12188
Referência: 166822
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar.
Qual o objetivo do Laudo de Estanqueidade de Gás?
O Laudo de Estanqueidade de Gás visa atender os requisitos mínimos que estabelece a norma para instalação de sistemas centralizados de suprimento de gases medicinais, como o oxigênio medicinal 99, o oxigênio medicinal 93, o dióxido de carbono medicinal, o óxido nitroso medicinal o ar comprimido medicinal e o ar sintético medicinal; de gases para dispositivos médicos. como nitrogénio e argônio, e limitados a estes: e de produção de vácuo para uso em serviços de saúde.

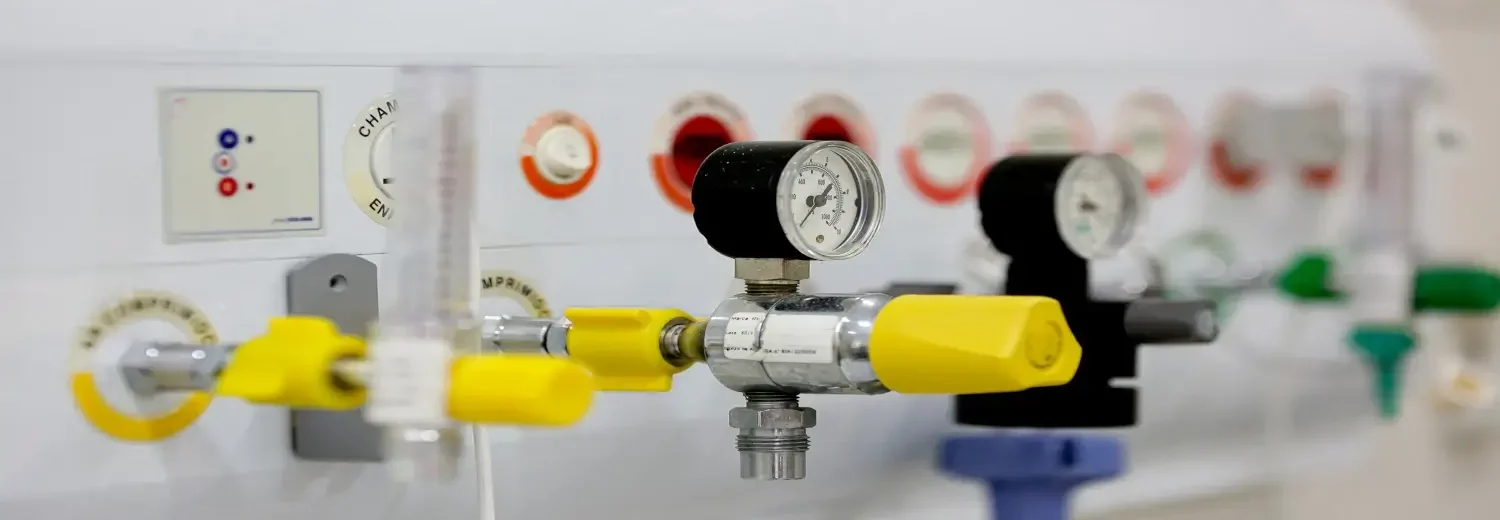

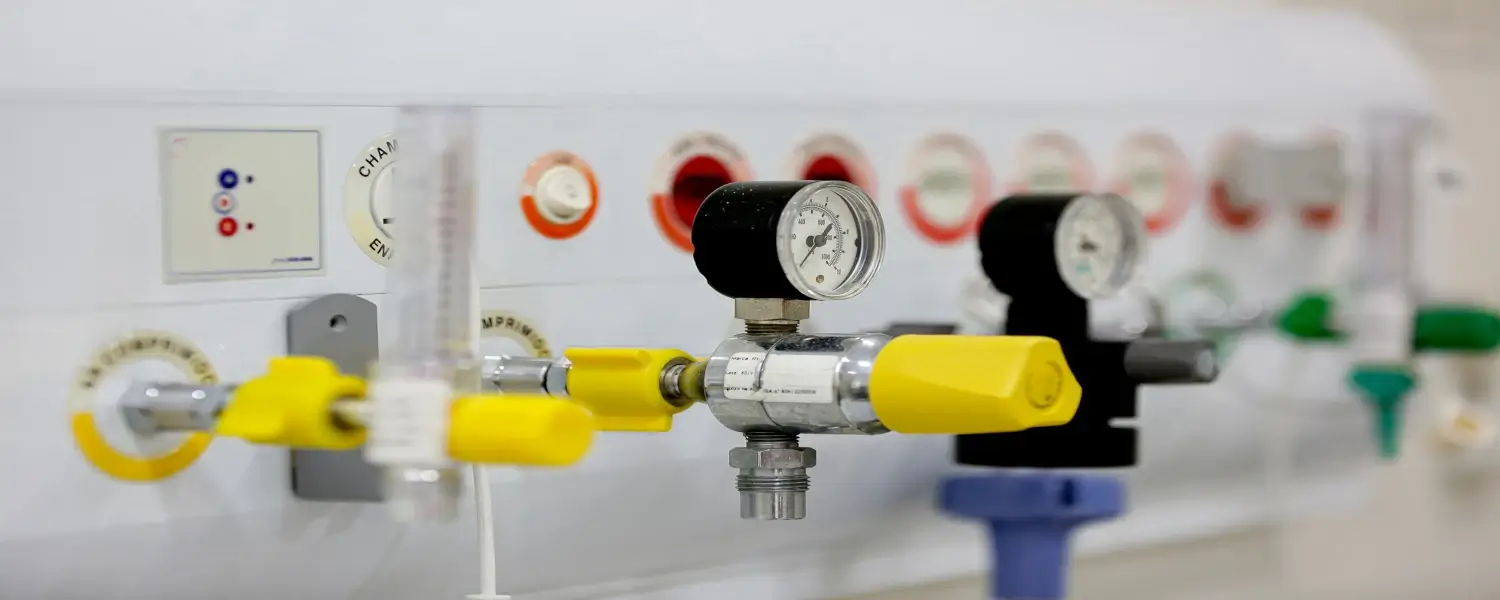

O que é Fluxômetro?
Fluxômetro são equipamentos utilizados para suprimento de gases medicinas diretamente para os pacientes ou para os dispositivos médicos, alimentados por sistema centralizado de gases ou por cilindros de gases medicinais, conectados a reguladores de pressão. Estes equipamentos entregam vazões precisas, sob condições variáveis de temperatura e pressão de entrada. Portanto, é importante que as suas características operacionais sejam especificadas e submetidas aos ensaios adequados.
Quais os Mecanismos do Fluxômetro?
Este dispositivos equipado com um conector de entrada e um conector de saída, e que incorpora um dos seguintes mecanismos:
Um Medidor de vazão e uma válvula de controle de vazão;
Um Medidor de vazão, um orifício fixo e uma válvula de controle de vazão;
Um ou mais orifícios fixos com um sistema que previne a seleção de diferentes vazões.
Qual a Utilidade do Medidos de Vazão?
Dispositivo que mede e indica a vazão de um gás específico.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
- Levantamento de Diagóstico
- Análise Quantitativa e Qualitativa
- Registro de Evidências
- Conclusão e Proposta de Melhorias
- Emissão de A.R.T. e/ou C.R.T.
A partir de:
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Laudo de Estanqueidade de Gás
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Fator de utilização/simultaneidade por área;
Números de postos por local de utilização;
Vazão de Projeto por posto de utilização;
Central de suprimento com tanque estacionário ou móvel, cilindros ou Sistema concentrador de oxigênio (SCO);

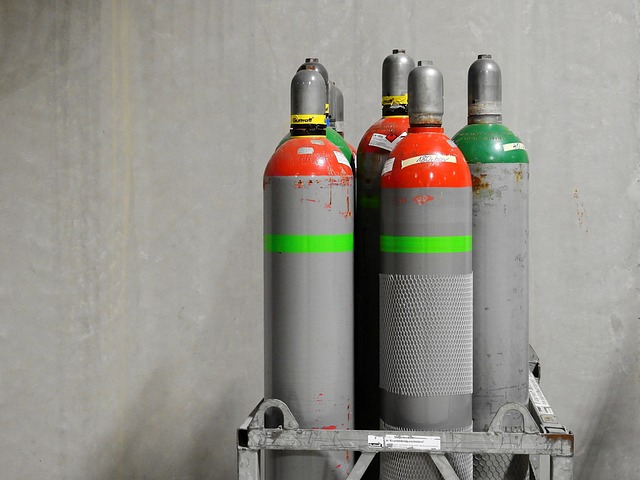

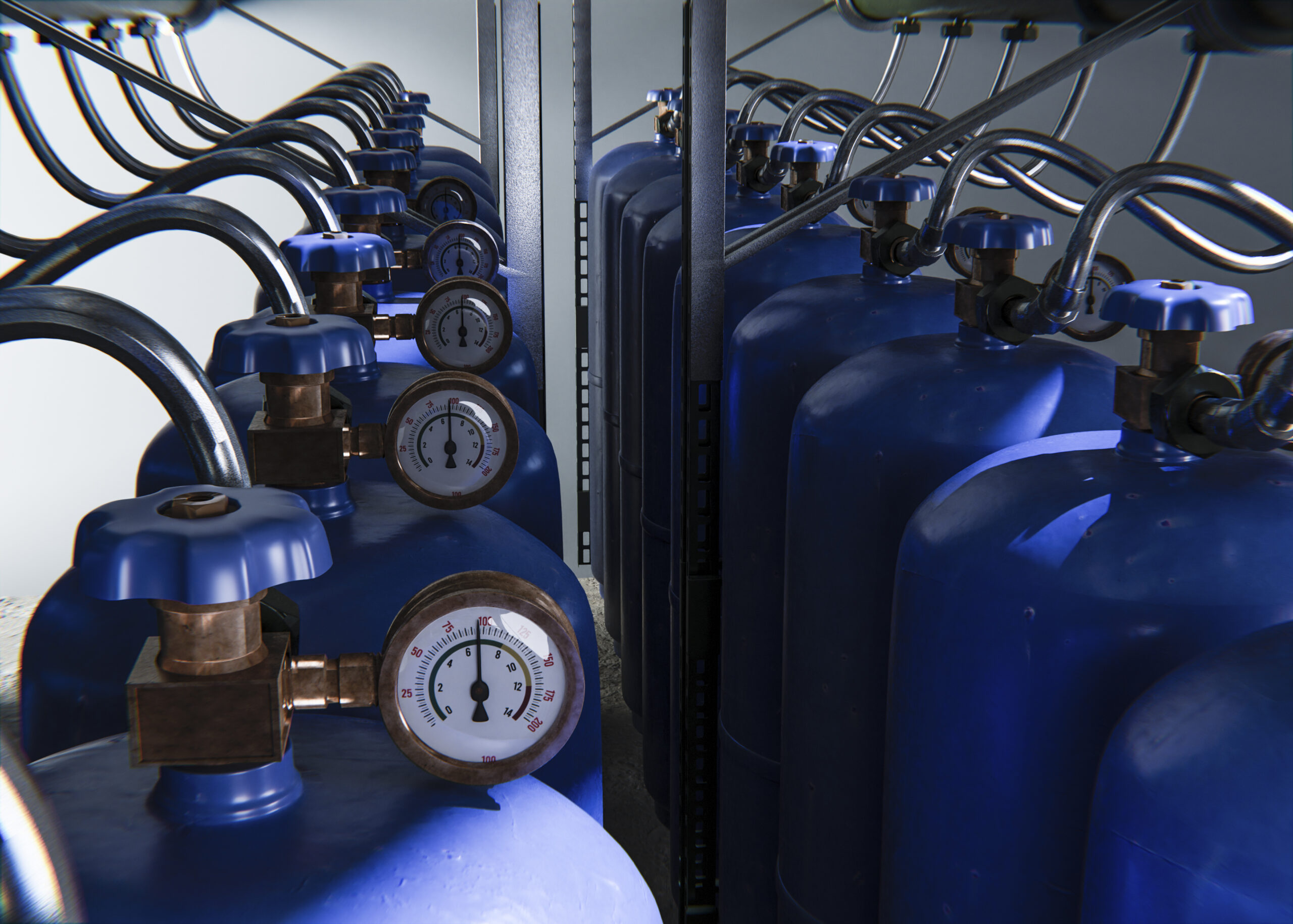

Central de suprimento com cilindros; Central de suprimento com tanque criogênico estacionário ou móvel;
Suprimento de emergência; Central de suprimento de ar comprimido medicinal com compressor;
Central de suprimento de ar sintético medicinal – Dispositivo especial de mistura;
Central de vácuo; Rede de distribuição; Tubulação para gases e vácuo clínico;
Válvula de seção; Postos de utilização; Sistemas de alarme e monitoração;
Alarme operacional; Alarme de emergência;
Ensaio para comissionamento da instalação do sistema centralizado;
Pintura e identificação das tubulações de gases;
Fatores de simultaneidade e demanda por postos de utilização;
Esquema de instalação de centrais de tanques e cilindros;
Esquema de instalação de centrais de vácuo; Esquema de instalação de centrais de ar comprimido;
Esquema de instalação de centrais com dispositivo especial de mistura; Distâncias;
Esquema de instalação de ar comprimido medicinal;
Características dimensionais dos tubos de rede de distribuição.;
Vão máximo entra os suportes dos tubos;
Cor de identificação de gases e vácuo para uso em serviços de saúde;
Fatores de simultaneidade (%) por área; Número de postos por local de utilização;
Vazão de projeto, em litros por minuto, por posto de utilização.
F: NBR 12188
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
Procedimentos e Equipamentos Utilizados:
Cabe a Contratante disponibilizar:
CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Os designados para a execução da operação;
Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
Atenção: A função do Perito Avaliador se limita a executar a Inspeção.
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ANBT NBR 12188 – Sistemas centralizados de suprimento de gases medicinais, de gases para dispositivos médicos e de vácuo para uso em serviços de saúde;
ABNT NBR 9278 – Adesivos e selantes — Determinação do tempo de escoamento — Método do fluxômetro de pressão;
ABNT NBR 16899-1 – Reguladores de pressão para s de gases medicinais e gases para dispositivos médicos Parte 1: Reguladores de pressão e reguladores de pressão com fluxômetros para uso em cilindros;
ABNT NBR 16982 – Fluxômetros para conexão em reguladores de pressão e postos de utilização de sistemas centralizados de suprimento de gases medicinais e gases para dispositivos médicos;
ABNT NBR 15571 – Ensaio não destrutivos – Estanqueidade – Detecção de vazamentos;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Laudo de Estanqueidade de Gás
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba mais
Saiba Mais: Laudo de Estanqueidade de Gás

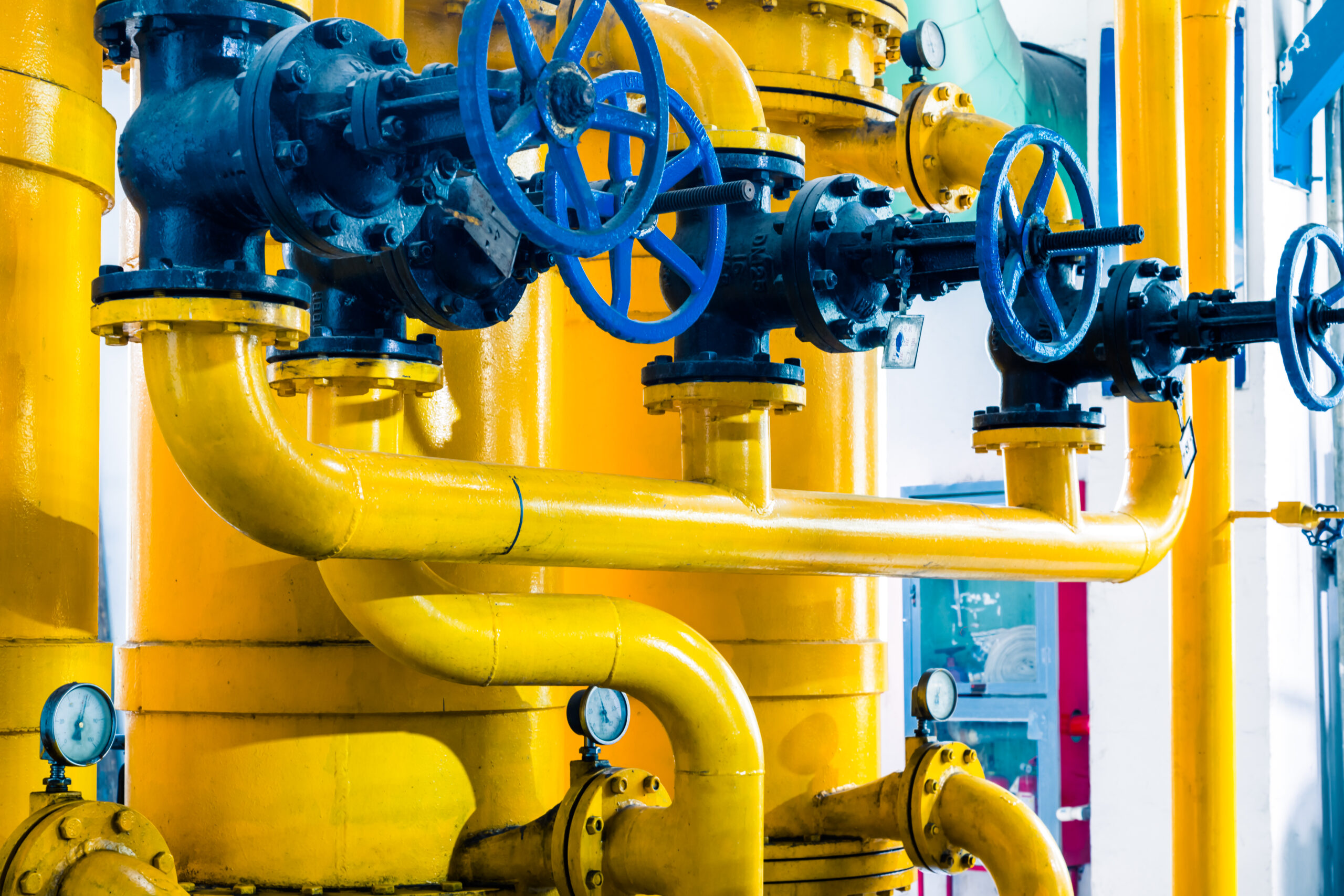

5 Ensaio para comissionamento da instalação do sistema centralizado
5.1 Após a instalação do sistema centralizado, deve-se limpar a rede com ar medicinal, procedendo-se
aos ensaios conforme 5.1.1 a 5.1.10.
5.1.1 Deve ser instalado na rede um manômetro aferido e deve ser fechada a entrada de ar medicinal.
5.1.2 Deve-se sujeitar cada seção da rede de distribuição a um ensaio de pressão de uma vez e meia a maior pressão de uso, mas nunca inferior a 980 kPa, durante 24 h ou mais.
5.1.3 Após as 24 h, ocorrendo alguma perda de pressão, levando-se em conta as variações de tem- peratura, deve-se verificar cada junta, conexão e posto de utilização ou válvula, com água e sabão, ou outro produto similar, a fim de detectar qualquer vazamento.
5.1.4 Todo vazamento deve ser reparado e deve-se repetir o ensaio em cada seção onde houver reparos.
5.1.5 Após a conclusão de todos os ensaios, a rede deve ser purgada com o gás para o qual foi
destinada, a fim de garantir a remoção de todo gás que foi utilizado para limpeza.
5.1.6 A purga deve ser feita isoladamente para cada rede de distribuição, mantendo-se as demais despressurizadas, abrindo-se todos os postos de utilização, com o sistema em carga, do ponto mais próximo da central até o mais distante.
5.1.7 Após a purga, cada rede deve ser novamente pressurizada com o gás para o qual foi destinada e devidamente identificada, posto a posto, rede por rede.
5.1.8 Após a realização dos ensaios descritos acima, deve ser executado, para cada rede de gás, um ensaio para garantir a não existência de postos de utilização ou conexões trocadas, utilizando, para este fim, um equipamento portátil de análise de gás.
5.1.9 Em caso de ampliação de uma rede de gás ou vácuo já existente, os ensaios de ligação do acréscimo à rede primitiva devem ser conforme exigido anteriormente.
5.1.10 Estes ensaios devem ser feitos na presença de um representante do serviço de saúde, que deve assinar o laudo de ensaio em conjunto com a empresa montadora, e deve manter, em seus arquivos, os desenhos e projetos atualizados das redes de distribuição de gases e de vácuo.
F: NBR 12188
URL FOTO
Licensor’s author: Luis Lima Jr – Freepik.com
Laudo de Estanqueidade de Gás: Consulte-nos.
