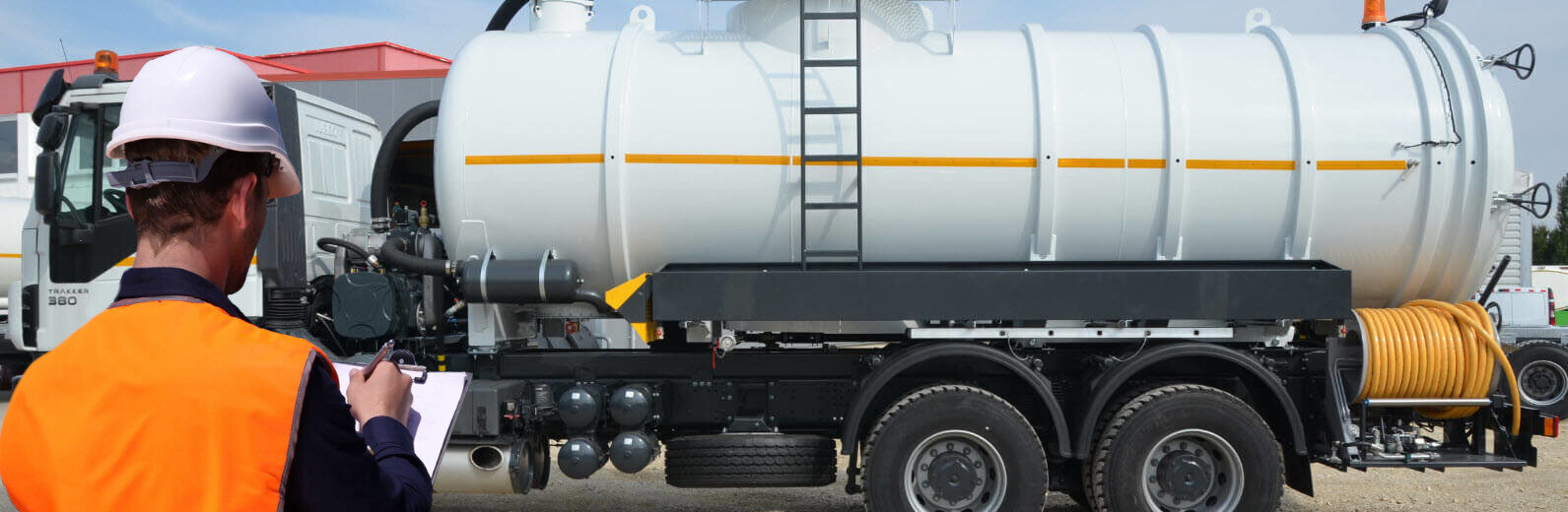

Laudo Caminhão de Sucção
Nome Técnico: Elaboração do Relatório Técnico de Caminhão de Sucção - NR 12
Referência: 119171
Laudo Caminhão de Sucção
O objetivo da Execução do Relatório Técnico de Caminhão de Sucção tem como principal função a avaliação e verificação do estado de integridade do equipamento, para uso adequado e garantia do bom desempenho de suas funções. A avaliação deve ser pautada nos parâmetros normativos pré estabelecidos e em seu relatório atesta a qualidade do material.
O que é Caminhão de Sucção?
O caminhão de Sucção é um veículo automotivo, capaz de remover resíduos sólidos e líquidos de tubulações através da força de sucção, sendo a vácuo ou não. A desobstrução pode ser útil para empresas com problemas de encanamento, bem como para a desobstrução de galerias de esgoto ou aplicações similares. Os profissionais operadores do veículo devem ser capacitados e legalmente habilitados para sua operação.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Laudo Caminhão de Sucção
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
Procedimentos ocupacionais para verificação do equipamento;
Verificação de documentações e laudos anteriores;
Checagem de periodicidade de manutenção;
Verificação do manual de instruções;
Temperatura de operação; Dimensões e tolerâncias;
Dispositivos de partida, acionamento e parada;
Identificação dos limites operacionais do equipamento;
Teste de funcionamento do equipamento;
Identificação de itens de segurança;
Teste da capacidade de sucção do equipamento;
Inspeção do bloqueio mecânico;
Sistemas de Segurança;
Checagem de bloqueio elétrico;
Inspeção de isolamento e descarga das fontes de energia;
Teste de descarga por gravidade e por pressão;
Verificação de carga por sucção à vácuo;
Teste de operação da chave de ignição;
Teste da tomada de força;
Dispositivo de parada de emergência;
Verificação dos procedimentos de segurança do operador;
Checagem de instrumentos de parada de emergência;
Verificação de falhas mecânicas;
Teste das mangueiras de sucção;
Teste sistemas de segurança e proteção ao operador;
Verificação de equipamentos submetidos à ruptura;
Componentes pressurizados;
Detecção de defeitos e componentes danificados;
Sinalização; Riscos adicionais;
Manutenção, inspeção, preparação, reparo e limpeza.
Fonte: NR 12.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Laudo Caminhão de Sucção
Laudo Caminhão de Sucção
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 11 – Transporte, Movimentação, Armazenagem, e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
ABNT NBR 15178 – Mangueiras de borracha para sucção e descarga de água – Requisitos;
ABNT NBR 5426 – Planos de Amostragem e procedimentos na inspeção por atributos;
ABNT NBR 9711 – Mangueiras Industriais – Terminologia;
ABNT NBR 14967 – Mangueiras Industriais – Métodos de Ensaio;
ABNT NBR 15416 – Mangueiras de borracha para sucção e descarga de combustíveis líquidos – Requisitos;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Caminhão de Sucção
Laudo Caminhão de Sucção
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Caminhão de Sucção
Laudo Caminhão de Sucção
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Laudo Caminhão de Sucção
Saiba Mais: Laudo Caminhão de Sucção
4 Requisitos gerais
4.1 Construção das mangueiras As mangueiras devem ser construídas em partes distintas, conforme prescrito em 4.1.1 a 4.1.3.
4.1.1 Tubo interno
O tubo interno deve ser uniforme ao longo de seu comprimento e construído de borracha natural ou sintética, apropriado para resistir a água. A parte interna do tubo deve ser lisa e consistente, onde não deve ocorrer desprendimento de partículas que possam ser arrastadas pelo fluxo de fluidos.
4.1.2 Reforço
O reforço pode ser constituído de fibras têxteis sintéticas ou naturais, lonados ou trançados, e arame de aço enrolado na forma de espiral, uniformemente aplicadas sobre o tubo.
4.1.3 Cobertura
A cobertura deve ser de borracha natural ou sintética adequada, resistente a abrasão e intempéries. A superfície externa pode ser lisa, raiada ou com impressão de faixa.
4.2 Temperatura de operação
As mangueiras devem cobrir a utilização na condução, sucção e descarga de ar e água, para temperatura de operação na faixa de — 5°C até 70°C.
4.3 Dimensões e tolerâncias As mangueiras fabricadas conforme esta Norma devem ter as dimensões e tolerâncias para cada tipo especificado na tabela normativa e condições estabelecidas na ABNT NBR 14967.
4.4 Acoplamento e conexões
As mangueiras devem ser acopladas através do emprego de peças e/ou acessórios apropriados a esta função, observando medidas de segurança cabíveis.
4.5 Manuseio, armazenagem e empilhamento Deve ser feito de maneira que não danifique a mangueira, conforme instruções do fabricante.
4.6 Identificação na mangueira Na mangueira devem ser indicadas, de forma legível e durável, as seguintes informações:
a) nome do fabricante;
b) identificação do produto (código de cada fabricante – marca):
c) aplicação da mangueira “sucção e descarga de água”;
d) número desta Norma/Tipo, pressão de trabalho e diâmetro nominal (DN);
e) identificação ou rastreabilidade de fabricação.
5 Requisitos específicos
Para os efeitos desta Norma, as mangueiras devem estar qualificadas dentro dos requisitos especificados em 5.1 a 5.8.
5.1 Ensaio de verificação dimensional
As mangueiras, quando ensaiadas de acordo com o método descrito na ABNT NBR 14967. devem ser aprovadas com o seguinte resultado: Todas as amostras devem estar de acordo com o especificado na tabela 1.
5.2 Determinação da variação dimensional e da resistência à pressão de ensaio e à pressão de ruptura
5.2.1 Pressão de ensaio
As mangueiras, quando ensaiadas de acordo com 4.2 da ABNT NBR 14967:2003. devem ser aprovadas com o seguinte resultado:
Estar em conformidade com a tabela 2, quando submetidas á pressão de ensaio, que é uma vez e meia a pressão máxima de trabalho.
5.2.2 Variação dimensional
As mangueiras, quando ensaiadas de acordo com 4.2.5.2 e 4.2.5.3 da ABNT NBR 14967:2003, devem ser aprovadas com o seguinte resultado:
As amostras devem estar dentro dos parâmetros a seguir: – variação de comprimento permanente ± 2,5%; – variação de comprimento temporário ± 7,5%; – variação de diâmetro ± 5%.
5.2.3 Ensaio de pressão mínima de ruptura
As mangueiras, quando ensaiadas de acordo com 4.2.5.2 da ABNT NBR 14967:2003, devem ser aprovadas com o seguinte resultado:
Dois corpos-de-prova de mangueiras montados com terminais, com comprimento igual a 1 000 mm. devem ser ensaiados e não devem apresentar vazamento ou falhas, quando submetidos à pressão mínima de ruptura especificada conforme tipo.
5.3 Ensaio de resistência ao ozônio
As mangueiras, quando ensaiadas de acordo com 4.4 da ABNT NBR 14967:2003 e com a ABNT NBR 8360, devem ser aprovadas com o seguinte resultado: Dois corpos-de-prova devem ser submetidos a uma atmosfera composta de ar e ozõnio na composição de 50 partes de ozônio por 100 milhões de partes de ar. em condição atmosférica normal, num ambiente com temperatura de 40°C. Após 70 h de exposição, os corpos-de-prova não devem apresentar sinais de trincas ou fendilhamento, quando observados com o auxilio de uma lente de aumento de sete vezes.
5.4 Ensaio de vácuo
As mangueiras, quando ensaiadas de acordo com 4.5 da ABNT NBR 14967:2003, devem ser aprovadas com o seguinte resultado: — dois corpos-de-prova, depois de expostos por 5 min a uma pressão absoluta de 80 kPa, não devem apresentar evidências de bolhas ou colapso da mangueira. 5.5 Determinação de adesão As mangueiras, quando ensaiadas de acordo com 4.9 da ABNT NBR 14967:2003, devem ser aprovadas com o seguinte resultado: — Dois corpos-de-prova devem ser ensaiados e a taxa de adesão dos componentes não deve ser inferior a 6 N/mm. 5.6 Ensaio de resistência à tração e alongamento do tubo interno e cobertura As mangueiras, quando ensaiadas de acordo com a ABNT NBR 7462. devem ser aprovadas com o resultado apresentado em 5.6.1 e 5.6.2. 5.6.1 Tubo interno (valores mínimos) — Resistência à tração: 7 MPa; — Alongamento: 200%. 5.6.2 Cobertura (valores mínimos) – Resistência à tração: 10 MPa; Alongamento: 250%.
5.7 Ensaio de envelhecimento acelerado da cobertura
As mangueiras, quando ensaiadas de acordo com a ABNT NBR 6565 por um período de (70 .1- 2) h. à temperatura de 70°C, devem ser aprovadas com o resultado apresentado em 5.7.1.
5.7.1 Variação das propriedades originais — Resistência à tração: = 30%; – Alongamento: – 50%; — Dureza: ± 15 Shore A.
Fonte: NBR 15178.
