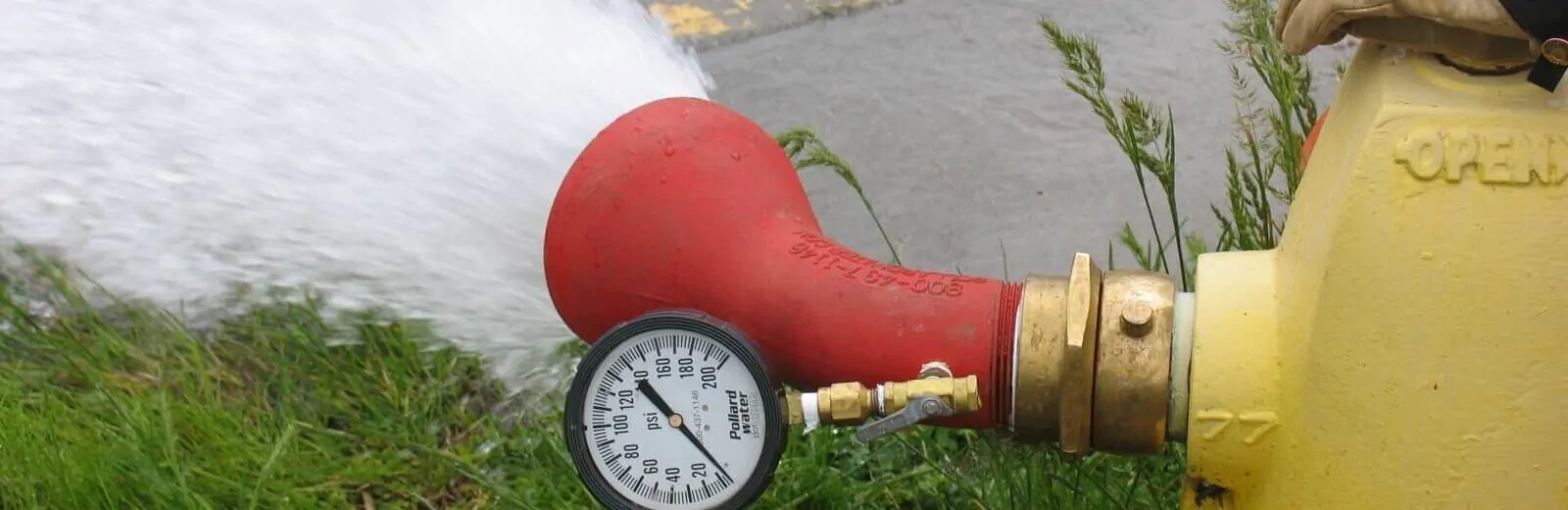

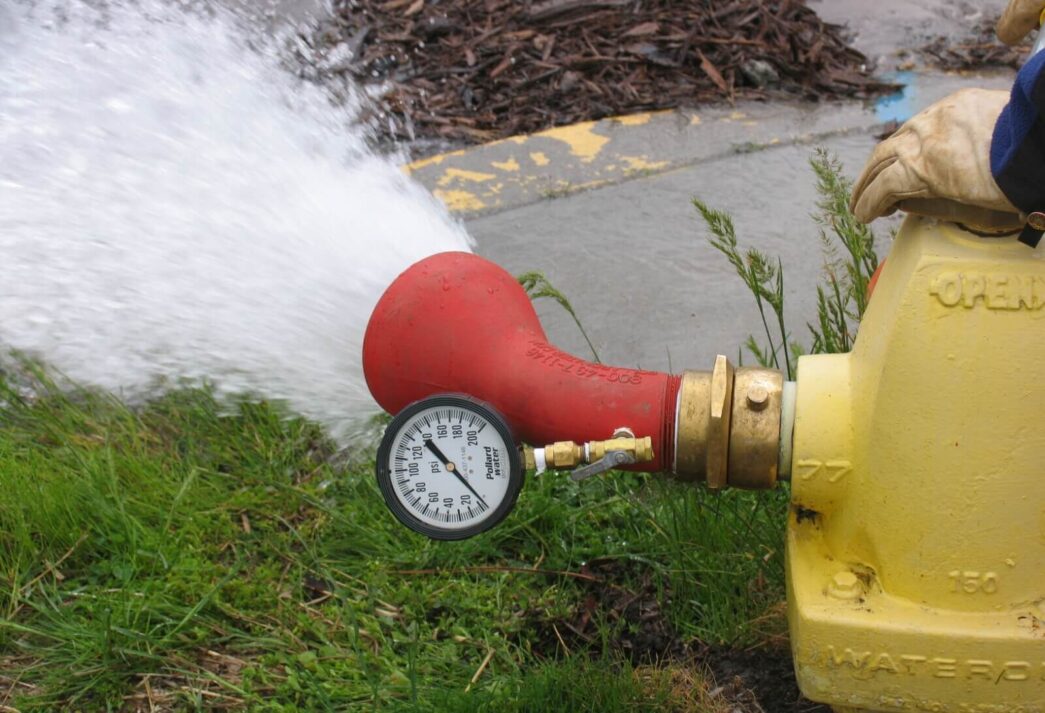

IT 22 – Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
Requisitos gerais para funcionamento;
Indústrias petroquímicas;
Refinarias de Petróleo;
Terminais e bases de distribuição de derivados de petróleo;
Sistema de hidrantes relativo ao Porte das instalações;
Adequação às recomendações do fabricante;
Conformidade com as Normas Regulamentadoras Aplicáveis;
Conformidade com a Instrução Técnica Nº 22 do Corpo de Bombeiros;
Documentação referente ao sistema de hidrantes;
Altura da edificação;
Bombas de incêndio;
Bomba de pressurização;
Validade das vistorias, laudos, prontuários;
Checagem dos itens de segurança;
Fluxograma de Instalação do sistema e seus esquemas de funcionamento e operação;
Verificação do projeto;
Dispositivo de recalque;
Abrigo;
Distribuição de Hidrantes e Mangotinhos;
Válvulas de abertura para Hidrantes ou Mangotinhos;
Dimensionamento do Sistema;
Tubulação do sistema não deve ter diâmetro nominal inferior a DN65;
Reservatório;
Reserva técnica;
Reservatório elevado;
Juntas de união;
Abrigo de Mangotinhos;
Conexões e Tubulações;
Válvulas de abertura para Hidrantes ou mangotinha;
Tipos de sistemas;
Instrumentos do sistema;
Avaliação qualitativa e quantitativa.
Fonte: ABNT NBR 13714.

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à  nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndio;
Instrução Técnica Nº 22 – Sistema de Hidrantes e de Mangotinhos para Combate a incêndio;
ABNT NBR 13714 – Sistema de Hidrantes e Mangotinhos para Combate a Incêndio;
ABNT NBR 5647-2 – Sistemas para adução distribuição de água – Tubos e conexões de PVC 6,3 com junta elástica e com diâmetros nominais até DN 100 – Parte 2: Requisitos específicos para tubos com pressão nominal PN 1,0 MPa.
ABNT NBR 5647-3 – Sistemas para adução distribuição de água – Tubos e conexões de PVC 6,3 com junta elástica e com diâmetros nominais até DN 100 – Parte 3: Requisitos específicos para tubos com pressão nominal PN 0,75 MPa.
ABNT NBR 5667 – Hidrantes urbanos de incêndio de ferro fundido 3 Partes – Especificações.
ABNT NBR 6925 – Conexão de ferro fundido maleável, de classes 150 e 300, com rosca NPT, para tubulação.
ABNT NBR 10351 – Conexões injetadas de PVC rígido com junta elástica para redes e adutoras de água – Especificação;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

Saiba Mais: IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio

Sistema de Hidrantes e de Mangotinhos Para Combate a Incêndio
[…]
5. Procedimentos
5.1 Requisitos gerais
5.1.1 Os sistemas de combate a incêndio estão classificados em sistema tipo 1 (mangotinho) e sistemas tipo 2, 3, 4 e 5 (hidrantes), conforme especificado na tabela 2.
5.1.2 Todos os parâmetros, ábacos, tabelas e outros recursos utilizados no projeto e no dimensionamento devem ser relacionados no memorial. Não é admitida a referência a outro projeto para justificar a aplicação de qualquer informação no memorial.
5.1.3 O manuseio do sistema deve ser feito por pessoal devidamente habilitado e treinado de acordo com a IT 17/11 – Brigada de incêndio.
5.2 Projeto
5.2.1 O sistema a ser instalado deve corresponder a um
memorial, constando cálculos, dimensionamentos e uma perspectiva isométrica da tubulação (sem escala, com cotas e com os hidrantes numerados), conforme prescrito na IT 01/11 – Procedimentos administrativos.
5.2.2 O Corpo de Bombeiros pode solicitar documentos relativos ao sistema, se houver necessidade.
5.2.3 Critérios básicos de projeto
5.2.3.1 O projeto de um sistema de hidrantes e mangotinhos é definido de acordo com a aplicabilidade do sistema, conforme estabelecido na Tabela 3, em função da área construída e da ocupação.
[…]
5.8 Dimensionamento do sistema
5.8.1 O dimensionamento deve consistir na determinação do caminhamento das tubulações, dos diâmetros dos acessórios e dos suportes, necessários e suficientes para garantir o funcionamento dos sistemas previstos nesta IT.
5.8.2 Os hidrantes ou mangotinhos devem ser distribuídos de tal forma que qualquer ponto da área a ser protegida seja alcançado por um esguicho (sistemas tipo 1, 2, 3, ou 4) ou dois esguichos (sistema tipo 5), considerando-se o comprimento da(s) mangueira(s) de incêndio por meio de seu trajeto real e o alcance mínimo do jato de água igual a 10 m, devendo ter contato visual sem barreiras físicas a qualquer parte do ambiente, após adentrar pelo menos 1 m em qualquer compartimento.
5.8.3 No dimensionamento de sistemas com mais de um hidrante simples deve ser considerado o uso simultâneo dos dois jatos de água mais desfavoráveis considerados nos cálculos, para qualquer tipo de sistema especificado, considerando-se, em cada jato de água, no mínimo as vazões obtidas conforme a Tabela 2 e condições do item 5.6.1.2.
5.8.4 O local mais desfavorável considerado nos cálculos deve ser aquele que proporciona menor pressão dinâmica na saída do hidrante.
5.8.5 Nos casos de mais de um tipo de ocupação (ocupações mistas) na edificação que requeiram proteções por sistemas distintos, o dimensionamento dos sistemas deve ser feito para cada tipo de sistema individualmente ou dimensionado para atender ao maior risco.
5.8.6 O sistema deve ser dimensionado de forma que a pressão máxima de trabalho nos esguichos não ultrapasse 100 mca (1.000kPa).
Instrução Técnica do Corpo de Bombeiros Nº 22.

IT 22 – Elaboração Atestado de Sistema de Hidrantes e de Mangotinhos para Combate a Incêndio: Consulte-nos.
