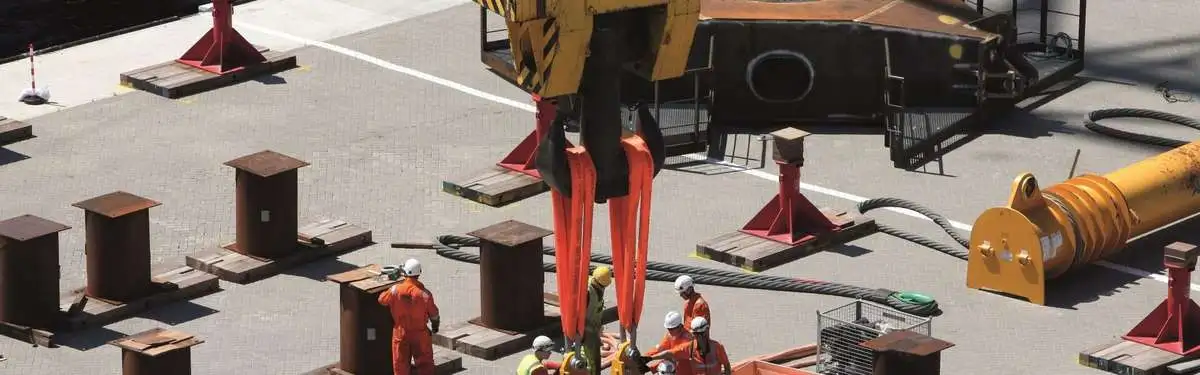

Inspeção Cinta Têxtil Elevação de Carga
O relatório visa os requisitos mínimos relacionados a inspeção, incluindo os métodos de classificação e ensaios para cintas com ou sem acessórios, manufaturadas, com fios sintéticos de alta tenacidade formados por multifilamentos, estabelecendo procedimentos técnicos para minimizar as situações de perigo passíveis que ocorre durante a movimentação de cargas no uso de cintas, visando a saúde e segurança dos envolvidos.
O que são Cintas Têxteis?
Uma cinta consiste em uma fita costurada, com ou sem acessórios, podendo ter acessórios, ser plana, plana sem fim e de várias camadas, utilizadas na movimentação e amarração de cargas.
- Elaboração do Relatório Técnico
- Execução do Teste de Carga
- Registro de Evidências
- Conclusão e Proposta de Melhorias
- Emissão de A.R.T. e C.R.T.
A partir de:
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Inspeção Cinta Têxtil Elevação de Carga
Análise dos requisitos do produto e dimensões;
Avaliação de tolerâncias do CET;
Inspeção da largura e espessura da fita plana;
Verificação do comprimento dos olhais flexíveis;
Inspeção da capacidade e carga máxima de trabalho nominal (CMT);
Verificação da carga máxima de trabalho efetiva (CMTE);
Inspeção da carga mínima de ruptura (CMR);
Análise dos requisitos de fabricação;
Avaliação do fabricante, matéria-prima e fios sintéticos;
Verificação da fita plana e da linha de costura;
Inspeção da costura, terminais, olhais e acessórios;
Análise do processo de validação;
Inspeção das cintas com acessórios, rastreabilidade e identificação;
Verificação das etiquetas de identificação;
Avaliação das informações mínimas de Parte oculta e exposta;
Análise da declaração de conformidade e do método de ensaio de tração;
Inspeção de procedimento e relatório de ensaio;
Análise dos requisitos de inspeção;
Verificação inicial de conformidade e antes do uso;
Inspeção completa (periódica) frequência de inspeção completa;
Análise dos requisitos mínimos de segurança;
Avaliação do responsável qualificado;
Verificação das instruções para a movimentação da carga;
Inspeção da seleção e uso correto de cintas planas;
Análise das restrições e instruções básicas;
Inspeção da união de cintas;
Verificação de descarte e destinação;
Avaliação da acomodação da cinta;
Análise de recomendações de uso e orientações gerais;
Verificação da conscientização e do fator de uso;
Análise do modelo de ficha de inspeção;
Avaliação do exemplo de determinação de grau de risco;
Verificação das definições dos parâmetros;
Inspeção de operação, aplicação e frequência;
Avaliação das características das fibras;
Inspeção da cinta plana com olhais, sem-fim e com acessórios;
Verificação da largura e espessura da fita;
Análise do ângulo interno do olhai CET e comprimento dos olhais;
Inspeção dos tipos de olhais;
Análise da aplicação da etiqueta e posicionamento correto (esquerda) x incorreto (direita)da cinta para ensaio;
Análise de sobreposição dos olhais sobre o dispositivo de elevação;
Avaliação da utilização do cesto invertido;
Inspeção da torção da cinta e união por meio nós ou laços entre as cintas;
Verificação da união por meio do uso de manilhas ou conectores;
Análise da ilustração da área de contato da cinta em uma manilha;
Avaliação da ilustração correta e incorreta aplicação em ambos os lados da manilha;
Inspeção dos modos de uso duplo, enforcado e cesto;
Verificação das tolerâncias para o comprimento efetivo de trabalho;
Análise das referências de carga máxima de trabalho efetiva (CMTE);
Inspeção da quantidade máxima por lote entre os ensaios de ruptura;
Análise do cálculo do diâmetro do pino para ensaio;
Parâmetros e resultados da análise;
Avaliação da sugestão de periodicidade de inspeção;
Inspeção das faixas de Temperatura;
Avaliação qualitativa e quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Inspeção Cinta Têxtil Elevação de Carga
Referências Normativas
Inspeção Cinta Têxtil Elevação de Carga
Inspeção Cinta Têxtil Elevação de Carga
Validade
Inspeção Cinta Têxtil Elevação de Carga
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Inspeção Cinta Têxtil Elevação de Carga
Complementos
Inspeção Cinta Têxtil Elevação de Carga
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
