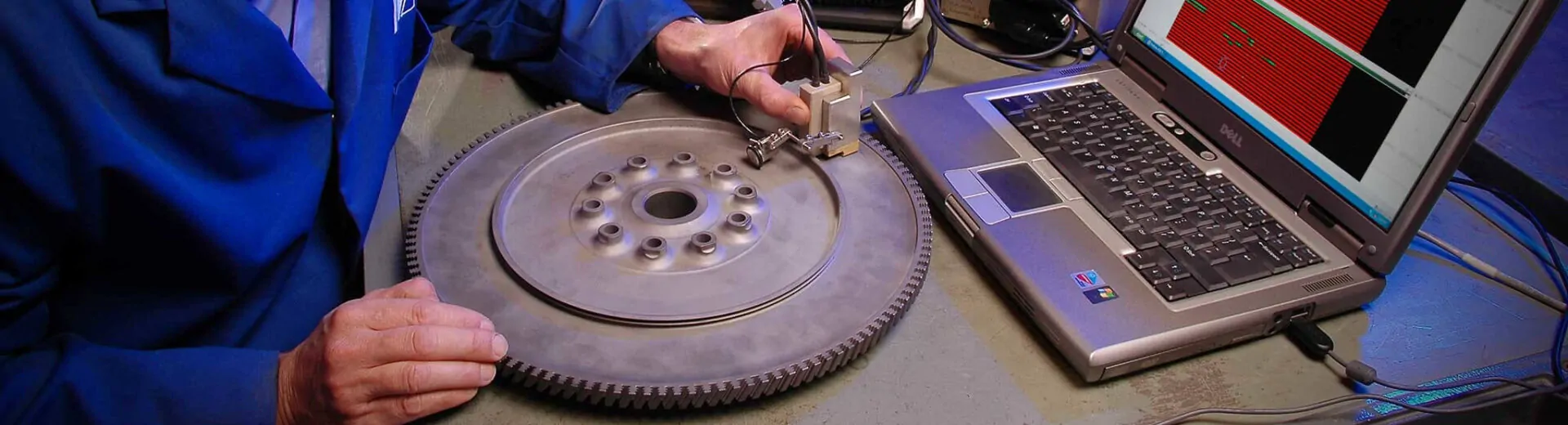

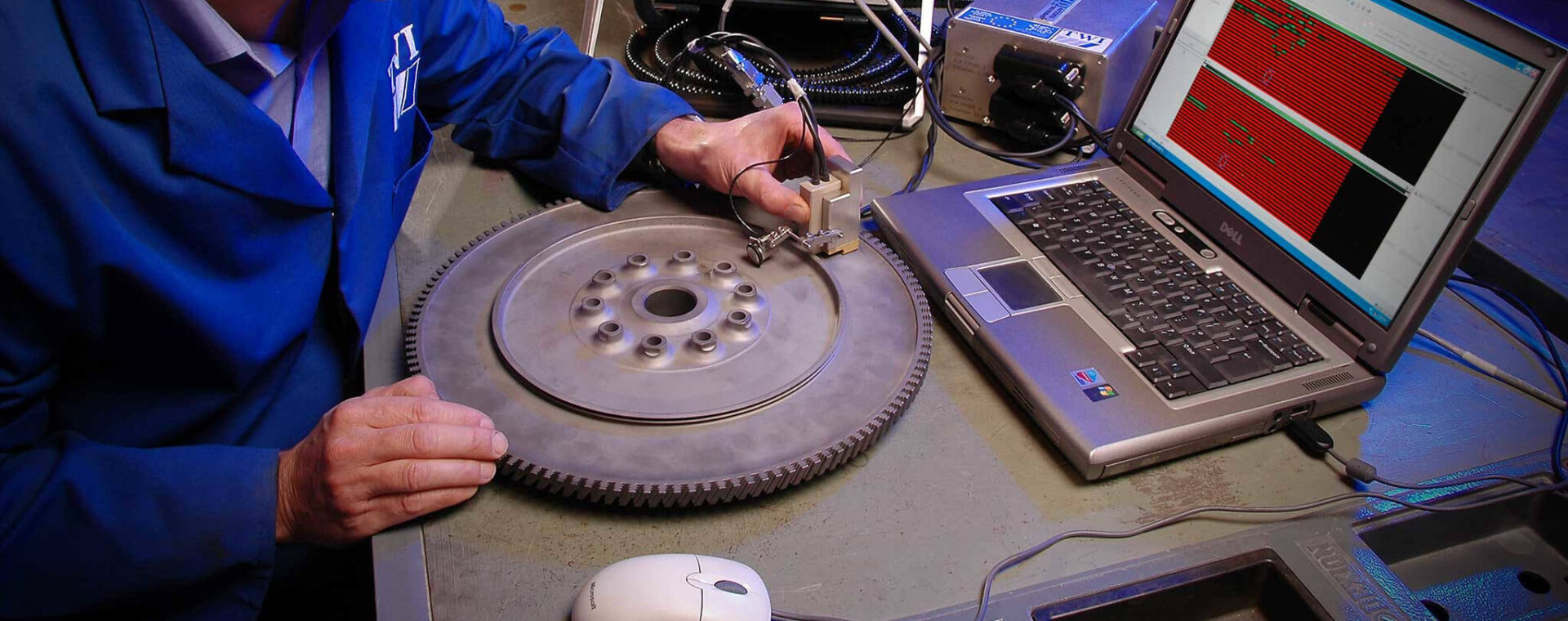

Ensaios por Correntes Parasitas
f: twi-global
Nome Técnico: Ensaios não destrutivos - Correntes parasitas - Detecção e dimensionamento de descontinuidades superficiais e subsuperficiais em materiais metálicos NBR 16979
Referência: 166806
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar.
Ensaios por Correntes Parasitas
Os Ensaios Não Destrutivos- Correntes Parasitas aborda o que estabelece a NBR 16979 das técnicas para a execução do ensaio por correntes parasitas para a detecção e dimensionamento de descontinuidades superficiais e subsuperficiais (próximo da superfície) em materiais metálicos, inclusive suas juntas soldadas.
Estas técnicas podem ser aplicadas sobre superfícies não revestidas e revestidas (não condutoras e não magnéticas), durante a fabricação e também para ensaio de equipamentos em uso.
A NBR 16979 também estabelece o procedimento para medição da espessura de camadas não condutoras e não magnéticas.
Como deve ser executado o Ensaio por Correntes Parasitas?
0 procedimento deve ser concebido e qualificado para atender ao requerido pela seção do código de referência ou para detecção e dimensionamento das descontinuidades esperadas em equipamentos em uso.
4.1.2 0 ensaio por correntes parasitas deve ser executado conforme o procedimento escrito que deve no mínimo confere os requisitos listados na Tabela 1. 0 procedimento escrito deve estabelecer valores ou faixas de valores para cada urna dos requisitos.
- Análise Qualitativa e Quantitativa
- Execução do Ensaio
- Resgistro de Evidências
- Conclusão e Proposta de Melhorias
- Emissão de A.R.T. e/ou C.R.T.
A partir de:
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Ensaios por Correntes Parasitas
Escopo dos Serviços:
Inspeções e avaliação quando pertinentes:
Procedimento escrito;
Requisitos;
Qualificação do procedimento;
Qualificação de pessoal;
Demonstração do procedimento;
Sistema de correntes parasitas;
Aparelhos, Sondas, Cabos;
Calibração do sistema de medição;
Padrões de referência;
Ajuste do sistema de medição de espessura de revestimentos;
Detecção e dimensionamento de descontinuidades superficiais;
Detecção de descontinuidades subsuperficiais;
Execução do ensaio;
Condição da superfície;
Detecção e dimensionamento de trincas superficiais;
Detecção e dimensionamento de trincas subsuperficiais;
Documentação;
Relatório do ensaio Retenção dos registros;
Padrão de referência para detecção e dimensionamento de trincas em material ferrítico revestido (conforme ASME BPVC V, artigo 8, apêndice mandatário III);
Padrão de referência para detecção e dimensionamento de trincas em metais não magnéticos com sonda superficial (conforme ASME BPVC V, artigo 8, apêndice mandatário VI)
Padrão de referência para determinar se as descontinuidades são superficiais em metais magnéticos e não magnéticos (conforme ASME BPVC V, artigo 8, apêndice mandatário VII):
Padrão de referência para detecção e dimensionamento de trincas em soldas (conforme a ISO 17643);
Tela do aparelho com ajuste para medição de espessura de camada de revestimento não metálico; Curva de referência de lift-off para medição de espessura de camada mostrando os pontos de ajuste ao longo da curva (conforme ASME BPVC V, artigo 8, apêndice mandatório VII)
Respostas de calibração típica (conforme ASME BPVC V, artigo 8, apêndice mandatário VI);
Respostas típicas no plano de impedâncias de materiais ferromagnéticos (aço-carbono) e não ferromagnéticos (aço inoxidável) (conforme ASME V, Artigo 8, apêndice mandatório VII);
Requisitos para o procedimento escrito.
Fonte: NBR 16979
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
APR (Análise Preliminar de Risco).
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Ensaios por Correntes Parasitas
Referências Normativas
Ensaios por Correntes Parasitas
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 16979 – Ensaio não destrutivos – Correntes parasitas – Detecção e dimensionamento de descontinuidades superficiais e subsuperficiais em materiais metálicos;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR 13759 – Segurança de máquinas – Equipamentos de parada de emergência – Aspectos funcionais – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Ensaios por Correntes Parasitas
Validade
Ensaios por Correntes Parasitas
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Ensaios por Correntes Parasitas
Complementos
Ensaios por Correntes Parasitas
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Ensaios por Correntes Parasitas
Saiba mais
Saiba Mais: Ensaios por Correntes Parasitas
[… Os procedimentos devem ser qualificados por demonstração, para atender aos requisitos de um código de referência, ou para detecção e dimensionamento de descontinuidades em equipamentos em uso. Uma alteração de variável no procedimento requer uma revisão ou adendo. No caso de alteração de uma variável essencial, o procedimento deve ser requalificado.
O usuário é responsável por atribuir o ensaio por correntes parasitas a profissionais qualificados de acordo com os requisitos das normas e códigos aplicáveis à situação. A qualificação de pessoal deve estar de acordo com a NBR NM ISO 9712 ou com uma norma equivalente apropriada ao nível requerido nos setores industriais relevantes.
O procedimento deve ser demonstrado nos corpos de prova e padrões de referência adotados para detecção e dimensionamento das descontinuidades reais esperadas. Se a execução do ensaio derivar da exigência de um código, o procedimento deve ser demonstrado de acordo com os requisitos da seção correspondente do código referenciado.
O aparelho de correntes parasitas deve possuir as seguintes características principais: armazenar, medir e apresentar a fase e a amplitude do sinal no plano de impedância; ter faixa de frequência do aparelho que permita uma adequada penetração no material que está sendo ensaiado; incluir recursos de congelamento do sinal na tela até que seja apagado pelo operador; ter sinal claramente visível em qualquer condição de iluminação esperada durante o ensaio; possuir controle de rotação de fase do sinal, em degraus não maiores que 10° e permitir a rotação total do sinal de 0º a 360º.
As sondas selecionadas para o ensaio devem ser capazes de no mínimo atender ao seguinte: detectar e dimensionar todas as descontinuidades artificiais dos padrões de referência e corpos de prova, representativas das descontinuidades esperadas no ensaio; ser capaz, junto com o cabo e o aparelho, na frequência definida, de apresentar a descontinuidade de menor profundidade, com altura correspondente a pelo menos 10% da altura da tela, com a mesma configuração; a amplitude do sinal correspondente à descontinuidade mais profunda deve ocupar pelos menos 50% da tela e ter relação sinal-ruído maior que 3; considerar a geometria do local a ser ensaiado e as dimensões da sonda, permitindo o acoplamento adequado a todas as superfícies a serem ensaiadas.
Os cabos que conectam o aparelho e a sonda devem ser projetados e montados para operar com estes componentes. Os cabos extensores podem ser utilizados entre a sonda e o aparelho, se a função sensibilidade e resolução do sistema como um todo for preservada.
Os itens do sistema de medição que devem ser periodicamente calibrados são os padrões de referência realizados por laboratórios que atendem aos requisitos da NBR ISO/IEC 17025. A periodicidade de calibração dos instrumentos de medição e dos padrões de referências depende da frequência e das condições de utilização. Recomenda-se que a periodicidade de calibração atenda ao especificado na NBR ISO 10012.
Qualquer avaria observada nos padrões de referência implica na necessidade de nova calibração, independentemente da periodicidade estabelecida. Os padrões de referência devem atender ao seguinte: ser fabricados com o mesmo tipo de material (propriedades eletromagnéticas) do componente a ser ensaiado; ser representativos das condições do ensaio (material, descontinuidades, geometria, etc.); possuir descontinuidades naturais ou artificiais representativas daquelas que são esperadas.
A forma do componente e o acesso da sonda às áreas de interesse sendo ensaiadas podem influenciar a sensibilidade do ensaio. Geometrias complexas, como juntas cruciformes ou chapas de reforço, devem ser ensaiadas considerando, além do acesso às superfícies de interesse, também a orientação relativa das descontinuidades…]
Fonte: Equipe Target
Ensaios por Correntes Parasitas: Consulte-nos.
