Ensaio Radiografia Computadorizada

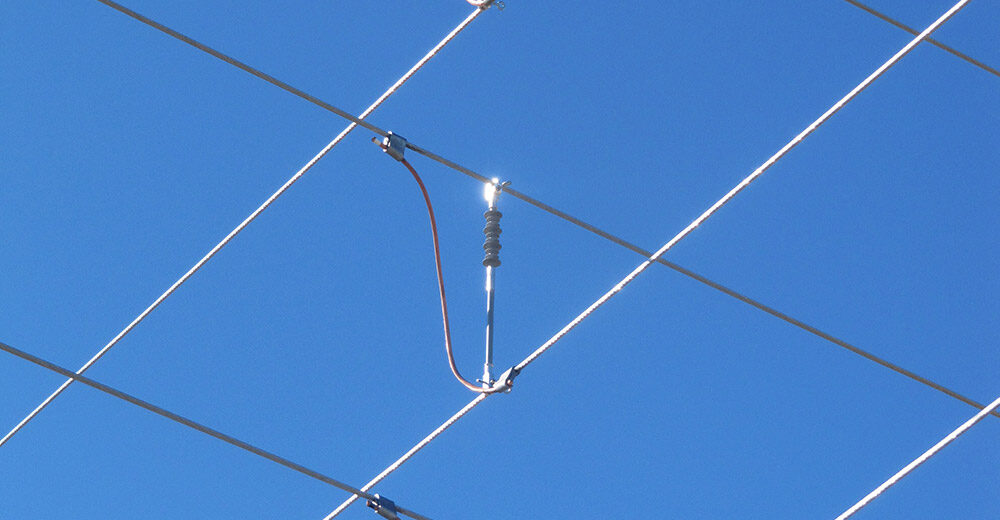

O Ensaio de Radiografia Digitalizada ou Computadorizada + Elaboração de Relatório Técnico com ART conforme NBR 16094 – Acessórios Poliméricos para Redes Aéreas de Distribuição de Energia Elétrica – Requisitos do Desempenho e Métodos de Ensaio, que especifica os requisitos de desempenho e métodos de ensaio para acessórios poliméricos utilizados nas redes aéreas de distribuição de energia elétrica com tensões até 36,2 kV.
Como deve ser o Procedimento dos Ensaios conforme NBR 16094?
Antes de ser efetuado qualquer ensaio a Inspeção visual, deve ser comprovado se o material contém todos os componentes, acessórios, montagem e características, verificando:
a) identificação, conforme item 4.2;
b) acondicionamento, conforme 4.3;
c) acabamento, conforme 4.4. As partes isolantes não podem apresentar defeitos superficiais, como dobra, lascas, pequenos orifícios etc., prejudiciais ao desempenho satisfatório, quando em operação..
Atenção: Constitui falha se amostra apresentar qualquer tipo de descontinuidade.
Como deve ser acondicionados os Acessórios Poliméricos conforme NBR 16094 e NBR 16095?
4.2 A identificação dos acessórios poliméricos deve ser de forma legível o indelével, e ser feita na superfície externa e com as informações gravadas em alto relevo. de acordo com a ABNT NBR 16095.
4.3 Os materiais devem ser acondicionados:
a) de modo adequado ao meio de transporte (ferroviário, rodoviário, marítimo ou aéreo) e ao manuseio;
b) obedecendo aos limites de massa ou dimensões fixados pelo usuário;
c) em volumes marcados com:
– nome ou marca do fabricante;
– identificação completa do conteúdo;
– quantidade: massa (bruta e liquida) e dimensões do volume: nome do usuário:
– número de ordem de compra e da nota fiscal,
d) em embalagens que garantam o transporte seguro, preservando o desempenho do produto durante as operações de movimentação e armazenamento. considerando, para efeito de garantia da embalagem, o mesmo período de garantia do material embalado:
e) em locais cobertos, livres de umidade e obedecendo ao empilhamento máximo.
4.4 Os acessórios devem ter superfícies lisas e uniformes, não podendo apresentar rebarbas, asperezas, fissuras ou inclusões.
4.5 Os materiais poliméricos devem conter sistema de temoestabilização e fotoestabilização.
4.6 Os materiais poliméricos devem conter teores de cargas uniformes em toda a extensão do produto.
- Levantamento de Diagnóstico
- Análise Qualitativa e Quantitativa
- Registro de Evidências
- Conclusão e Proposta de Melhorias
- Emissão de A.R.T. e/ou C.R.T.
