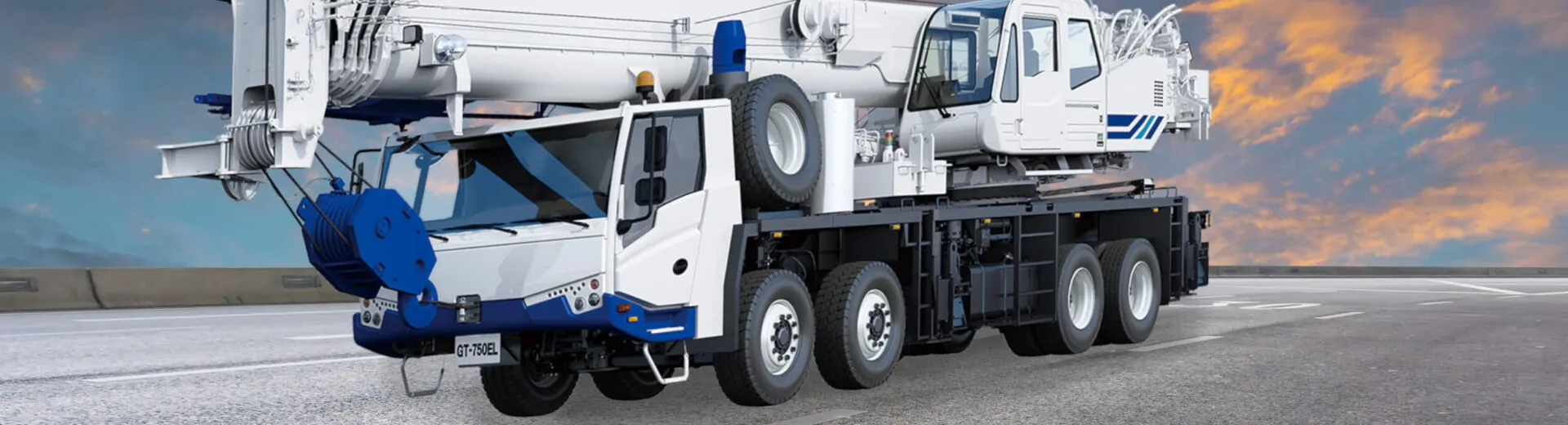

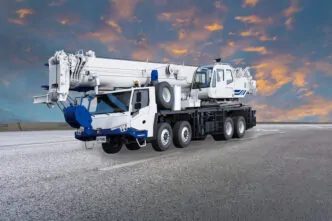

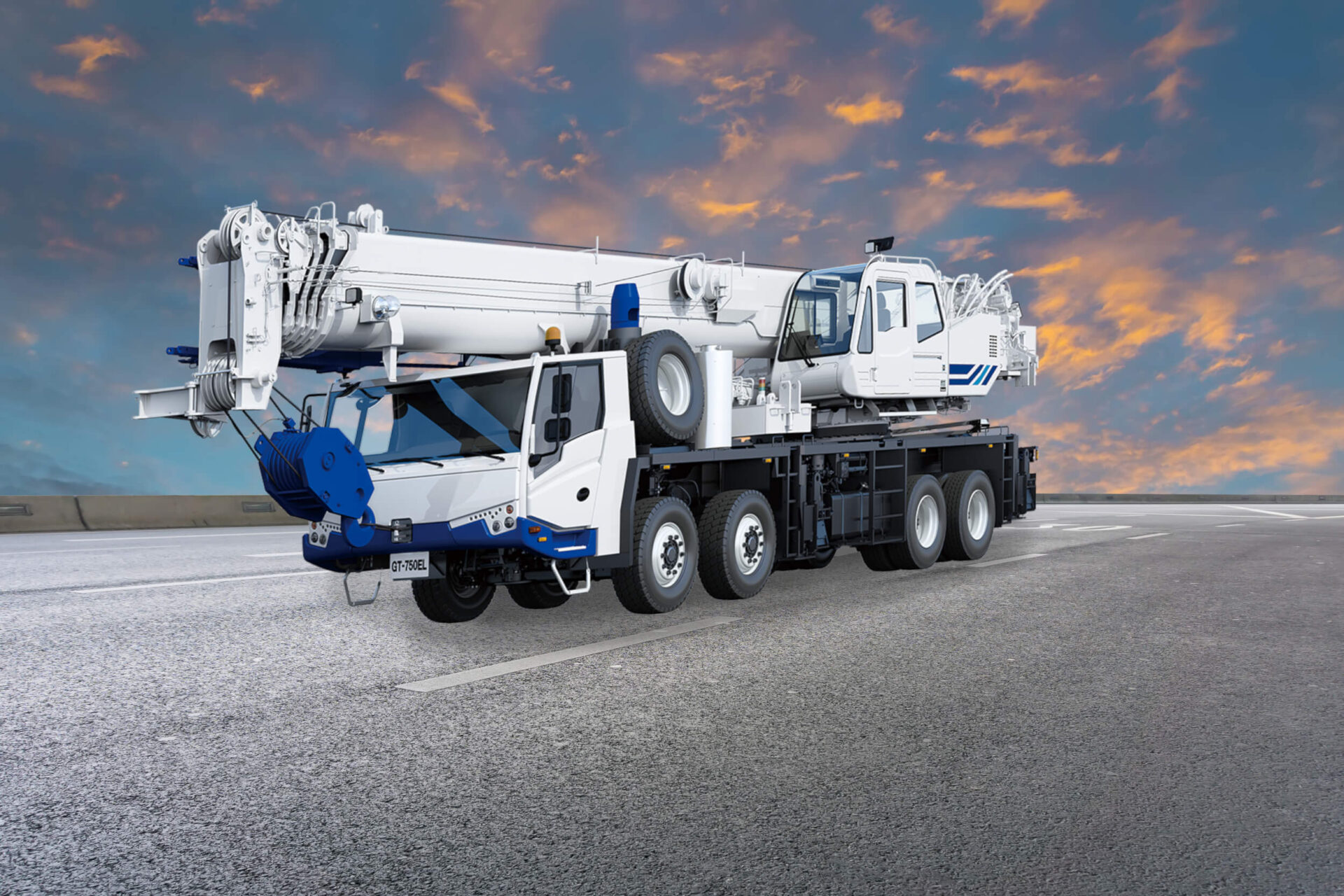

Ensaio Emissão Acústica Guindastes NBR 16601
F: Freepik
Nome Técnico: Execução do Ensaio de Emissão Acústica NBR 16601: END Ensaios em Guindastes Articulados Hidráulicos com ou sem Cesto Acoplado e Lança
Referência: 167611
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar
Ensaio Emissão Acústica Guindastes NBR 16601
O método de ensaio de emissão acústica (EA) é usado para detectar e localizar fontes de emissão genuínas da propagação de defeitos. A verificação dessas fontes de emissão requer o uso de outros métodos de ensaios não destrutivos (END).
Este método de ensaio requer a aplicação de cargas externas na estrutura do equipamento a ser ensaiado. Cuidados devem ser tomados durante o ensaio para proteger pessoas e equipamentos contra falhas ou instabilidade do equipamento ou de componentes.
Esta Norma não pretende cobrir todos os problemas de segurança associados ao seu uso. É de responsabilidade do usuário desta Norma estabelecer as práticas de saúde e segurança apropriadas e determinar a aplicabilidade das limitações legais antes do uso.
Como deve ser os Critérios de aprovação e reprovação doensaio deemissão acústica decomponentes em plástico reforçado com fibra de vidro (PRFV) e componentes metálicos?
12.1 Os critérios de aceitação a seguir são aplicáveis ao monitoramento de componentes em PRFV por meio de EA. Estes critérios de aceitação são válidos apenas quando for utilizado este método de ensaio e se as cargas aplicadas permanecerem constantes durante a realização dos ciclos:
a) zero evento ou contagens, ou ambos. durante os últimos 3 min do segundo patamar de carga de ensaio ou
b) menos eventos totais ou contagens, ou ambos, registrados durante o periodo do segundo patamar de carga de ensaio, do que eventos totais ou contagens, ou ambos, que os registrados durante o periodo do primeiro patamar. A clara redução na taxa de atividade acústica sobre ambos os periodos de patamar também deve ser observada, isto é, a curva de eventos versus tempo ou contagens versus tempo reduz os periodos de patamar. No segundo patamar de carga não podem ocorrer eventos que indiquem a redução da resistência mecânica do componente em PRFV:
c) respostas acústicas fora dos parâmetros estabelecidos em 12.1 a) e b) não são aceitáveis para o ensaio de EA. A eventual liberação de componentes em PRFV que tenham sido reprovados no ensaio de EA deve ser cuidadosamente analisada por outros métodos de avaliação.
12.2 Para os sensores monitorando componentes metálicos, a atividade acústica durante as etapas de carregamento e descarregamento não pode ser excessiva e deve retomar a niveis mínimos durante o período de patamar. Para verificação destas fontes de emissão, devem ser utilizados outros métodos de ensaio não destrutivos.
- Levantamento de Diagnóstico
- Análise Qualitativa e Quantitativa
- Registro de Evidências
- Conclusão e Proposta de Melhorias
- Emissão de A.R.T. e/ou C.R.T.
A partir de:
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Ensaio Emissão Acústica Guindastes NBR 16601
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
Referências normativas;
Termos e definições;
Resumo do método de ensaio;
Significado e uso;
Qualificação de pessoas;
Sistema de medição de emissão acústica;
Preparação do ensaio;
Verificação do desempenho do sistema;
Calibração do sistema de medição;
Procedimento de ensaio;
Procedimento de ensaio para guindastes sem cesto acoplado;
Procedimento de ensaio para guindastes com cestos acoplados;
Critérios de aprovação/reprovação do ensaio de emissão acústica de componentes em plástico reforçado com fibra de vidro (PRFV) e componentes metálicos;
Relatórios;
Precisão e tendência;
Requisitos de desempenho do sistema de medição;
Sensores;
Cabo de sinal;
Pré-amplificador;
Filtros;
Cabo de força e de sinal;
Amplificador principal;
Processador principal;
Dispositivo para medição de carga;
Principais componentes dos guindastes articulados hidráulicos;
Posição de ensaio para guindaste articulado hidráulico sem cesto acoplado;
Sequência de carregamento do guindaste;
Posição de ensaios para guindastes articulados hidráulicos com cesto acoplado;
Sequência de carregamento do cesto acoplado;
Componentes dos guindastes que devem ser monitorados com emissão acústica.
Fonte: NBR 16601
Verificações quando for pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
Passo 05 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Ensaio Emissão Acústica Guindastes NBR 16601
Referências Normativas
Ensaio Emissão Acústica Guindastes NBR 16601
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
ABNT NBR 16601 – Ensaio Não Destrutivo – Emissão Acústica – Procedimento para Ensaios em Guindastes Articulados Hidráulicos com ou sem Cesto Acoplado (26 págs);
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR 14768 – Guindastes — Guindaste articulado hidráulico — Requisitos;
ABNT NBR 15360 -Ensaios não destrutivos — Emissão acústica — Caracterização do sistema de medição;
ABNT NBR 15361 – Ensaios não destrutivos — Ensaio de emissão acústica — Determinação da reprodutibilidade da resposta do sensor de emissão acústica;
ABNT NBR NM 302 – Ensaios não destrutivos — Ensaio de emissão acústica (EA) — Terminologia;
ABNT NBR NM 326 – Ensaios não destrutivos — Montagem de sensores piezo elétricos de contato para emissão acústica — Procedimento;
ABNT NBR NM ISO 9712 – Ensaios não destrutivos — Qualificação e certificação de pessoal em END;
ABNT NBR ISO 4309 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Ensaio Emissão Acústica Guindastes NBR 16601
Validade
Ensaio Emissão Acústica Guindastes NBR 16601
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Ensaio Emissão Acústica Guindastes NBR 16601
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba mais
Saiba Mais: Ensaio Emissão Acústica Guindastes NBR 16601
Como deve ser o Procedimento de ensaio para guindastes sem cesto acoplado?
NBR 16601.11.1.1 A carga utilizada durante um ensaio de emissão acústica deve ser 1,18 vez a capacidade de carga do guindaste na posição de ensaio.
11.1.2 Ensaiar os guindastes em posição tal que os componentes indicados na Tabela 1 possam ser monitorados. ou seja, equipamento todo aberto com um ângulo o mais próximo de 0° (horizontal) na extensão máxima das suas lanças, sejam somente hidráulicas, Figura 2, ou hidráulicas e manuais. Figura 3.
11.1.3 Para as posições de en S2 o apresentadas nas Figuras 2 e 3. observar o gráfico de caroa do equipamento sobre a posição do braço anterior do guindaste indicado para a realização do ensaio Nos casos em que essa informação não esteja disponível, deve ser utilizado o ângulo mínimo de 20*, mantendo as lanças o mais próximo de 0`.
11.1.4 Prender o dispositivo do medição do carga ao sistema de aplicação da carga, o qual, por sua vez deve ser preso a um peso morta ou a urna ancoragem adequada.
11.1.5 A carga de ensaio deve ser aplicada no gancho de elevação de carga do guindaste.
11.1.6 A técnica utilizada para aplicação da carga deve simular o mais próximo passivo’ as conchaaes de campo. Executar a sequência de carregamento conforme apresentado na Figura 4.
11.1.7 Registrar no mínimo os seguintes dados durante o ensrli a) eventos por canal (eventos versus tempo): b) contagem versus tempo ou carga para canais acoplados em componentes metálicos:
c) contagem versus tempo ou carga para canais acoplados em componentes de fibra de vidro (se existentes);
d) distribuo° de amplitudes para canais acoplados em componentes metálicos, e) distnbuição de amplitudes para canais acoplados em componentes de fibra de vidro (se existentes); O carga versus tempo
11.1.8 Antes da aplicação da carga, utilizar o sistema de medição de EA para detectar ruidos de fundo. Caso algum ruído de fundo seja observado, identificar a fonte do ruído e, se possivel, eliminar o ruído antes de começar o carregamento. Se o ruído de fundo for excessivo, reprogramar o para outro momento ou local, de forma a eliminar o ruído de fundo excessivo. Exemplos de fontes de ruido de fundo potenciais incluem interferência eletromagnética, como proximidade de estações de rádio, aterramento não apropriado. atrito entre interfaces e impacto.
11.1.9 Aplicar a carga a uma taxa uniforme entre 5 kgf:s e 9 kgffs. até que a carga de seja atingida.
11.1.10 Manter a carga de por 4 min.
11.1.11 Remover a carga a uma taxa uniforme entre 5 kgf:s e 9 kgfis
11.1.12 Aguardar no mínimo 2 min antes de prosseguir com o segundo carregamento.
11.1.13 Para o segundo carregamento, repetir o descrito de 11.1.8 a 11.1.10.
11.11.14 O descrito de 11.1.8 e 11.11.12 deve ser aplicada para cada posição de ensaio.
5. Significado e uso
5.1 Este método de ensaio proporciona um meio de avaliar emissões acústicas produzidas pela rápida liberação de energia de fontes localizadas em um guindaste sob carregamento controlado. A liberação de energia resultante, que deve ser monitorada e interpretada por pessoa qualificada, ocorre durante a aplicação intencional de uma carga predeterminada e controlada.
5.2 Este método permite ensaiar a maioria dos componentes de um guindaste sob carregamento controlado, utilizando critérios objetivos para avaliação e pode ser interrompido a qualquer tempo para investigar uma área particular de interesse ou para evitar uma falha parcial ou total do guindaste.
5.3 Este método de ensaio proporciona um meio de detecção de fontes de emissão acústica que podem ser defeitos ou descontinuidades ativas, ou ambos, que afetam a integridade ou o uso pretendido do guindaste.
5.4 Fontes de emissão acústica encontradas por este método de ensaio devem ser avaliadas por outros métodos de ensaios não destrutivos.
5.5 Áreas com defeitos encontradas por este método de ensaio nos guindastes devem ser reparadas e novamente ensaiadas. Recomendações para procedimentos de reparo fogem ao escopo desta Norma.
6. Qualificação de pessoas
6.1 A pessoa que executa os ensaios de emissão acústica deve atender aos requisitos da ABNT NBR NM ISO 9712.
6.2 A pessoa que executa os ensaios de emissão acústica deve estar familiarizada com o projeto, fabricação e operação de guindastes articulados hidráulicos.
7. Sistema de medição de emissão acústica
7.1 O sistema de medição de EA, descrito no Anexo A, deve ser capaz de obter dados em canais individuais dentro de uma faixa de frequência de 20 kHz a 400 kHz. O número de canais do sistema de medição de EA deve ser determinado pelas características de atenuação do guindaste, de forma a proporcionar a cobertura daqueles componentes identificados na Tabela 1.
7.2 O sistema de medição deve ser capaz de registrar os seguintes parâmetros: tempo; — eventos;
contagens; amplitude; e carga aplicada;
7.3 Registros permanentes dos resultados de ensaio devem ser fornecidos pelo sistema de medição.
