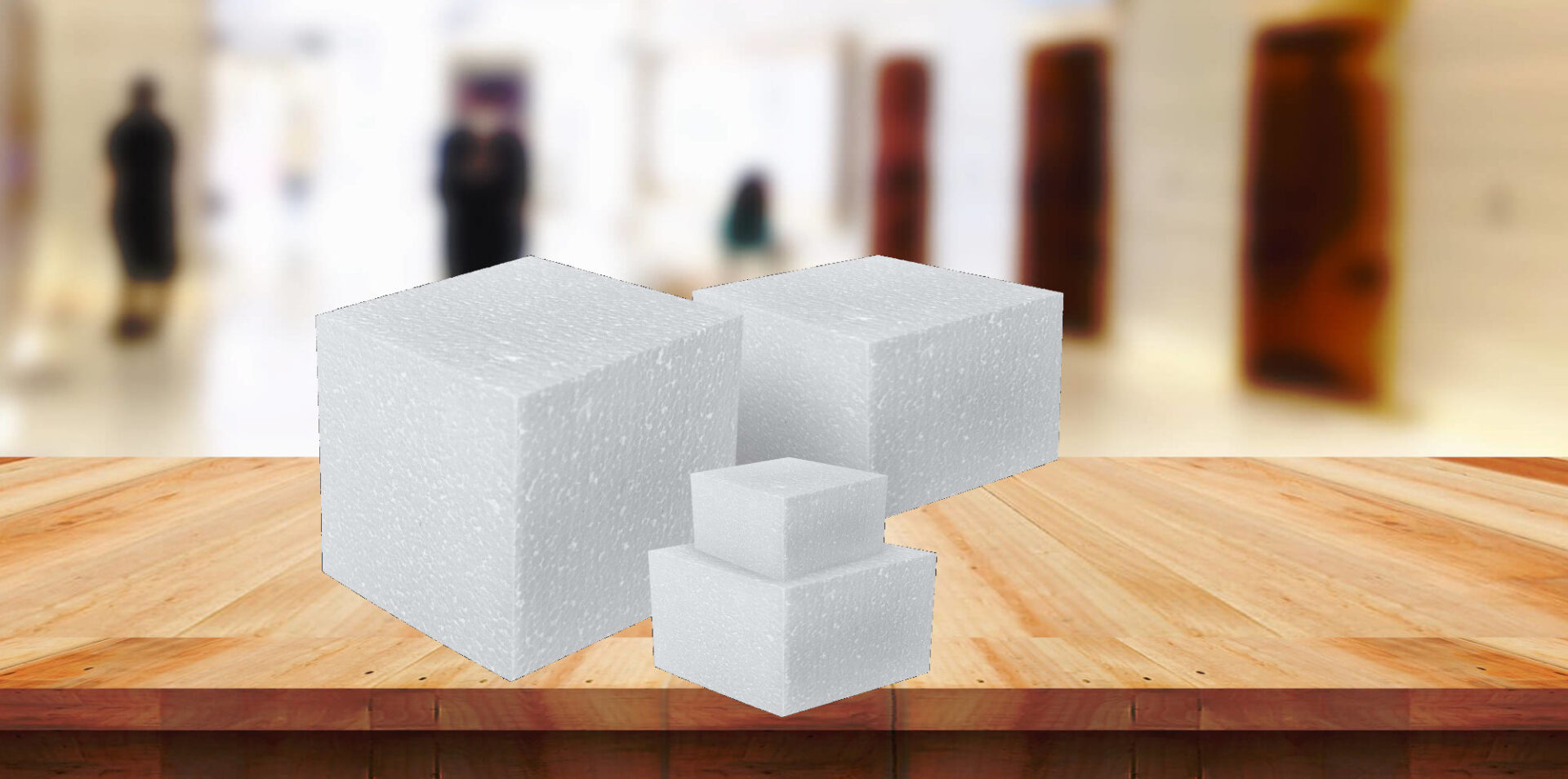

Ensaio em Poliestireno Expandido (EPS)
Nome Técnico: Execução de Ensaio em Poliestireno Expandido (EPS) – Determinação das Propriedades – Métodos de Ensaio NBR 16866 + ART
Referência: 142483
O que é Ensaio em Poliestireno Expandido (EPS):
A NBR 16866 de 06/2020 – Poliestireno expandido (EPS) — Determinação das propriedades — Métodos de ensaio estabelece os métodos de ensaio para determinação das propriedades do poliestireno expandido (EPS) utilizado para qualquer fim. O EPS é um plástico celular rígido, resultado da polimerização do estireno em água. O produto são pérolas de até 3 milímetros de diâmetro, que se destinam à expansão. No processo de transformação, essas pérolas aumentam em até 50 vezes o seu tamanho original, por meio de vapor, fundindo-se e moldando-se em formas diversas.
Expandidas, as pérolas apresentam em seu volume até 98% de ar e apenas 2% de poliestireno. Em 1m³ de EPS expandido, por exemplo, existem de 3 a 6 bilhões de células fechadas e cheias de ar. O processo produtivo do EPS não utiliza o gás CFC ou qualquer um de seus substitutos. Como resultado os produtos finais de EPS são inertes, não contaminam o solo, água e ar. São 100% reaproveitáveis e recicláveis e podem, inclusive, voltar à condição de matéria-prima.
Exemplo de método de ensaio:
Existe um método de ensaio para a determinação da densidade aparente de blocos ou produtos moldados de EPS calculada pela relação entre a massa e o volume de cinco corpos de prova de uma amostra. Para a realização do ensaio, utilizar a seguinte aparelhagem: balança com resolução mínima de 0,1g; paquímetro ou régua com resolução de 0,1 mm. Para fazer a preparação dos corpos de prova, devem ser retirados cinco corpos de prova de regiões diferentes da amostra e com dimensões de 200 mm x 200 mm x 200 mm.
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Ensaio em Poliestireno Expandido (EPS)
Referências normativas;
Termos e definições;
Métodos de ensaio para determinação das propriedades do poliestireno expandido (EPS);
(normativo) Determinação da densidade;
Princípio;
Aparelhagem;
Preparação dos corpos de prova;
Procedimento para execução do ensaio;
Expressão dos resultados;
Relatório de ensaio;
(normativo) Determinação da absorção de água;
Princípio;
Aparelhagem;
Preparação dos corpos de prova;
Procedimento para execução do ensaio;
Expressão dos resultados;
Relatório de ensaio;
(normativo) Determinação da resistência e flexão;
Princípio;
Aparelhagem
Preparação dos corpos de prova;
Procedimento para execução do ensaio;
Expressão dos resultados;
Relatório de ensaio;
(normativo) Determinação da resistência à flexão;
Princípios;
Aparelhagem
Preparação dos corpos de prova;
Procedimento para execução do ensaio;
Expressão dos resultados;
Relatório de ensaio;
(normativo) Determinação do Índice de oxigênio;
Análise do poliestireno expandido e extrudado;
Definição de aparelhagem, escala e balança;
Aferição de dimensão com micrômetro,
Avaliação da condutividade térmica e acondicionamento;
Constatação dos tipos de características exigíveis para os tipos de poliestireno;
Averiguação dos métodos de ensaio para determinação das propriedades do poliestireno expandido (EPS);
Realização do diagnostico de densidades e determinações;
Examinação dos acondicionamentos, aceitações e rejeições com poliestireno;
Checagem dos tipos dos aparelhos utilizados;
Padrões de corpos de prova e preparações;
Fiscalização dos procedimentos qualificados para execução dos ensaios;
Absorção da água:
Determinação da absorção de água;
Checagem dos tipos de fios eletricamente aquecidos para corte dos corpos-de-prova,
Recipientes característicos e adequados para água destilada,
Indagação do tipo de tela utilizada no suporte para submersão dos corpos-de-prova,
Inspeção da tela de aço inoxidável utilizada no suporte para drenagem dos corpos-de-prova;
Apuração da estabilidade dimensional;
Execução da avaliação da ignitabilidade do material;
Supervisionamento da tensão por compressão;
Averiguação da resistência a compressão;
Fiscalização da resistência mínima à flexibilidade;
Observação e expressão dos resultados obtidos;
Relatório de ensaio.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Ensaio em Poliestireno Expandido (EPS)
Ensaio em Poliestireno Expandido (EPS)
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
ABNT 16866 – Poliestireno expandido (EPS) – Determinação das propriedades – Métodos de ensaio; (25 pgs);
Portaria 322 23/07/202121 do INMETRO Regulamentação deProdutos para Tratamento Acústico ou Isolamento Térmico;
Ensaios Flamabilidade UL 94 (Underwrites Laboratories);
IEC 60707 – Flammability of solid non-metallic materials when exposed to flame sources – List of test methods;
IEC 60695-11-10 – Fire hazard testing;
IEC 60695-11-20:2015 Standard | Fire hazard testing – Part 11-20: Test flames – 500 W flame test method.
ISO 9772 – Cellular plastics — Determination of horizontal burning characteristics of small specimens subjected to a small flame;
ISO 9773 – Plastics — Determination of burning behaviour of thin flexible vertical specimens in contact with a small-flame ignition source;
ABNT NBR 11752 – Materiais celulares de poliestireno para isolamento térmico na construção civil e refrigeração industrial – Especificação;
ABNT NBR 11949 – Poliestireno expandido para isolação térmica- Determinação da massa específica aparente;
ABNT NBR 7973 – Poliestireno expandido para isolação térmico – Determinação de absorção de água.
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Ensaio em Poliestireno Expandido (EPS)
Ensaio em Poliestireno Expandido (EPS)
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Ensaio em Poliestireno Expandido (EPS):
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Ensaio em Poliestireno Expandido (EPS)
De acordo com a ABNT NBR 11949, um mínimo de três corpos de prova deve ser utilizado e o valor
médio deve ser reportado.
Condutividade térmica:
O ensaio de condutividade térmica deve ser realizado de acordo com os métodos ASTM G 177
OU ASTM C 518. À temperatura média utilizada deve ser de 24 7C, Materiais isolantes de espuma com células fechadas que incorporem gases expansores com condutividade térmica inferior à do ar devem ser previamente envelhecidos por um período de (90 4 2) dias.
(a contar de sua data fabricação), à temperatura de (50 + 1) *C, ou por (180 + 5) dias (a contar de sua
data de fabricação), à temperatura de (23 + 2) G
Em ambos os casos a umidade relativa deve ser mantida em 50 % + 5 % e circulação de ar deve ser
criada em torno do material, de forma que todas as suas superfícies sejam expostas ao ar. O ensaio
de condutividade térmica só deve ser realizado ao final desse período de envelhecimento.
Um mínimo de três corpos de prova deve ser utilizado, e o valor média deve ser reportado. O valor médio.
dá condutividade térmica aparente não pode ultrapassar o valor nas Tabelas 1 e 2, e a condutividade
térmica aparente de cada amostra tem que ser inferior a 1,11 vez o valor da condutividade térmica.
aparente máxima nas Tabelas 1 e 2.
Tensão por compressão:
De acordo com a ABNT NBR 8082, um mínimo de cinco corpos de prova deve ser utlizado, e o valor
médio deve ser reportado.
Resistência mínima à flexão:
De acordo com a ASTM C 203:2012, método |. procedimento B, se o produto possuir película exterior
“em apenas uma das superfícies principais (com maior área), ensaiar com essa superfície em tensão,
Para amostras de maior espessura, aparar às amostras de ensaio até a espessura de 25,4 mm + 1,5 mm,
mantendo uma das superfícies principais originais. Os corpos de prova devem ser ensaiados com.
a superfície principal original em tensão. Para produtos isotrópicos (EPS), três amostras devem
ser ensaiadas. Relatar o valor médio como o valor para resistência mínima à flexão. Para produtos.
anisotrópicos (PS), três amostras devem ser ensaiadas tanto para o comprimento como no sentido
transversal da amostra, Relatar a média das duas séries de ensaios como o valor para resistência
mínima à flexão.
Absorção de água:
Imersão por 24 h de acordo com a ASTM C 272:2012, procedimento A. Os corpos de prova devem
possuir as medidas de 305 mm>305 mm<25 mm. Um mínimo de três corpos de prova deve ser utlizados,
e o valor médio deve ser reportado. O relatório da absorção de água em unidade de porcentagem (3%)
por volume, deve ser obtido pela multiplicação da absorção de água e a porcentagem (%) em peso,
pela gravidade específica da amostra.
