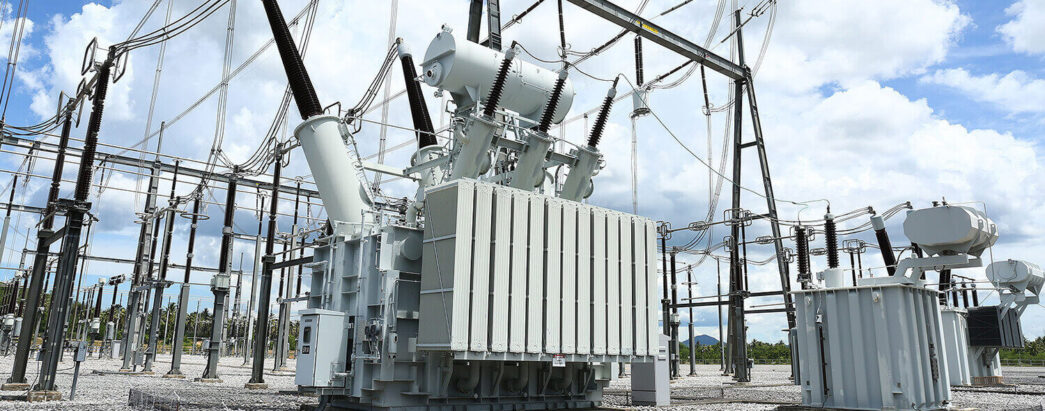

Ensaio de Transformadores Elétricos

Ensaio de Transformadores Elétricos

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
Resistência Elétrica dos enrolamentos;
Relação de Tensões;
Característica elétrica;
Carga e classes de exatidão;
Terminais primários para interior;
Terminais primários para exterior;
Aterramento;
Painel de comando e sinalização;
Placa de identificação e diagramática;
Potência Térmica (Pterm)
Resistência de isolamento;
Teste de Polaridade;
Deslocamento angular e sequência de fase;
Perdas em vazio e corrente de excitação;
Perdas em carga;
Inspeção e ensaios periódicos;
Limpeza da tubulação para ensaios;
Descargas parciais;
Impedância de curto circuito;
Tensão máxima de um equipamento;
Tensão Aplicada;
Tensão induzida;
Tensões primárias;
Tensões secundárias;
Aterramento de Subestações;
Sobrecarga;
Distância de escoamento;
Características Padronizadas:
Tensão;
Frequência;
Corrente;
Nível de isolamento;
Dimensões da bucha;
Tipo Construtivo;
Dispositivo de Fixação;
Determinação do fator de potência;
Valor de normalização;
Valor de sobretensão;
Limite de temperatura;
Distância de escoamento externo;
Classes de exatidão;
Serviços de proteção;
Enrolamentos para tensão residual;

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à  nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Ensaio de Transformadores Elétricos

Ensaio de Transformadores Elétricos

Referências Normativas aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 10020 – Transformadores de potencial de tensão máxima de 15 kV, 24,2 kV e 36,2 kV — Características elétricas e construtivas;
ABNT NBR 12454 – Transformadores de potência de tensões máximas até 36,2kV e potência de 225 kVA até 3750 kVA – Padronização;
ABNT NBR 9368 – Transformadores de potência de tensões máximas até 145 kV — Características elétricas e mecânicas
ABNT NBR 5440 – Transformadores para redes aéreas de distribuição — Requisitos
ABNT NBR 10202 – Buchas de tensões nominais de 72,5 kV – 145 kV e 242 kV para transformadores e reatores de potência – Características elétricas, construtivas dimensionais e gerais
ABNT NBR 12232 – Execução de sistemas fixos automáticos de proteção contra incêndio com gás carbônico (CO2) em transformadores e reatores de potência contendo óleo isolante
ABNT NBR 15633 – Ensaio não destrutivo – Emissão acústica – Detecção e localização de descargas parciais e anomalias térmicas e mecânicas (DPATM) em transformadores de potência e reatores isolados a óleo.
ABNT NBR 15751 – Sistemas de aterramento de subestações – Requisitos
ABNT NBR 7036 – Recebimento, instalação e manutenção de transformadores de potência para distribuição, imersos em líquidos isolantes
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Ensaio de Transformadores Elétricos

Ensaio de Transformadores Elétricos

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Ensaio de Transformadores Elétricos

Ensaio de Transformadores Elétricos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Ensaio de Transformadores Elétricos

Saiba Mais: Ensaio de Transformadores Elétricos

10.3.1 É obrigatório que os projetos de instalações elétricas especifiquem dispositivos de desligamento de circuitos que possuam recursos para impedimento de reenergização, para
sinalização de advertência com indicação da condição operativa.
10.3.2 O projeto elétrico, na medida do possível, deve prever a instalação de dispositivo de seccionamento de ação simultânea, que permita a aplicação de impedimento de reenergização
do circuito.
10.3.3 O projeto de instalações elétricas deve considerar o espaço seguro, quanto ao dimensionamento e a localização de seus componentes e as influências externas, quando da
operação e da realização de serviços de construção e manutenção.
10.3.3.1 Os circuitos elétricos com finalidades diferentes, tais como: comunicação, sinalização, controle e tração elétrica devem ser identificados e instalados separadamente, salvo quando o
desenvolvimento tecnológico permitir compartilhamento, respeitadas as definições de projetos.
10.3.4 O projeto deve definir a configuração do esquema de aterramento, a obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção e a conexão à terra das partes condutoras não destinadas à condução da eletricidade.
10.3.5 Sempre que for tecnicamente viável e necessário, devem ser projetados dispositivos de seccionamento que incorporem recursos fixos de equipotencialização e aterramento do circuito seccionado.
10.3.6 Todo projeto deve prever condições para a adoção de aterramento temporário.
10.3.7 O projeto das instalações elétricas deve ficar à disposição dos trabalhadores autorizados, das autoridades competentes e de outras pessoas autorizadas pela empresa e
deve ser mantido atualizado.
10.3.8 O projeto elétrico deve atender ao que dispõem as Normas Regulamentadoras de Saúde e Segurança no Trabalho, as regulamentações técnicas oficiais estabelecidas, e ser assinado por profissional legalmente habilitado.
10.3.9 O memorial descritivo do projeto deve conter, no mínimo, os seguintes itens de 4 segurança:
a) especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais;
b) indicação de posição dos dispositivos de manobra dos circuitos elétricos: (Verde – “D”, desligado e Vermelho – “L”, ligado);
c) descrição do sistema de identificação de circuitos elétricos e equipamentos, incluindo dispositivos de manobra, de controle, de proteção, de intertravamento, dos condutores e os próprios equipamentos e estruturas, definindo como tais indicações devem ser aplicadas fisicamente nos componentes das instalações;
d) recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações;
e) precauções aplicáveis em face das influências externas;
f) o princípio funcional dos dispositivos de proteção, constantes do projeto, destinados à segurança das pessoas;
g) descrição da compatibilidade dos dispositivos de proteção com a instalação elétrica.
10.3.10 Os projetos devem assegurar que as instalações proporcionem aos trabalhadores iluminação adequada e uma posição de trabalho segura, de acordo com a NR 17 – Ergonomia.
Fonte: NR 10.

Ensaio de Transformadores Elétricos: Consulte-nos.
