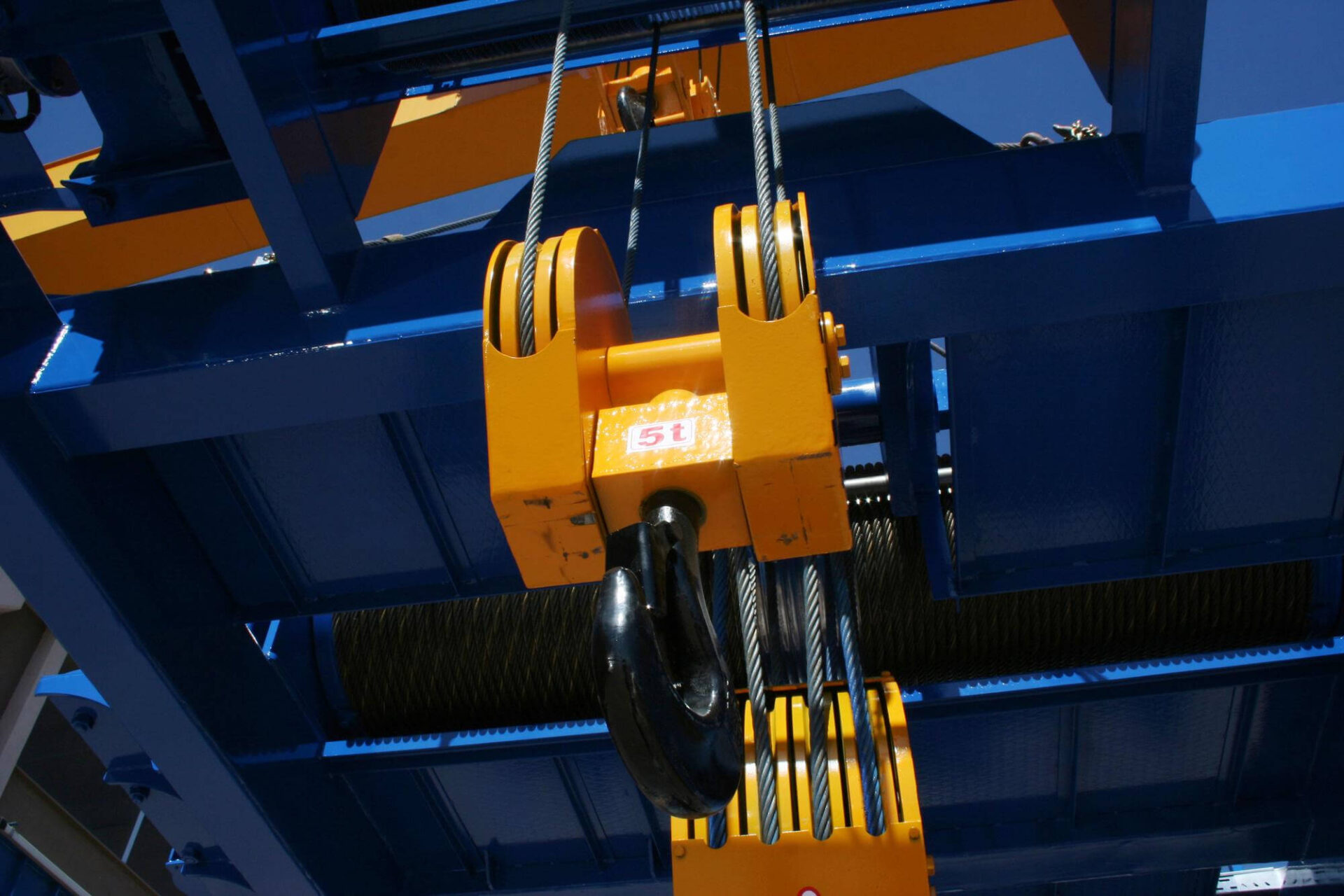

Curso Manutenção de Talha Elétrica

Curso Manutenção de Talha Elétrica
Análise de projeto e manual de manutenção do equipamento;
Tagueamento e placas de identificação;
Pressão de trabalho;
Consumo de ar comprimido;
Cores do equipamento, conforme NBR 7195;
Sistema de fixação da talha;
Olhais e ganchos para suspensão do equipamento;
Equipamentos elétricos;
Motores elétricos;
Motores pneumáticos;
Freios e sistemas de desaceleração da carga;
Corrente de carga;
Carga de ruptura da corrente;
Sistemas de ancoragem;
Guias para corrente;
Roldanas de tração e roldanas livres;
Dispositivos mecânicos de fim de curso de elevação;
Dispositivos de sobrecarga;
Elementos de comando e botoeiras.
Fonte: NBR 10981 – Talhas de corrente com acionamento motorizado – Especificação

Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.

Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;

Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.

Requisitos para ministrar parte prática Treinamentos de manutenção de máquina ou Equipamento
Máquina ou Equipamento totalmente desmontado mecanicamente;
Motor na bancada totalmente desmontado incluindo sistema de embreagem;
Ferramentas para montagem e desmontagem de motores e peças mecânicas, de arrefecimento e da embreagem;
Conhecimentos mínimos de mecânica e elétrica;
Óleo lubrificante para motor e fluído hidráulico para embreagem bem como fluído para sistema de arrefecimento;
Manual de Instruções Técnica do motor da máquina ou equipamento;
Manual de Instrução Técnica de Manutenção da Máquina ou Equipamento;
O Equipamento deverá estar sem as rodas, ou material rotante (esteira) apoiado em cavalete;
O Teste final será aplicado no momento do encerramento do treinamento;
Será aplicado no final dos estudos teóricos pela Plataforma EAD a Avaliação Teórica.

Procedimentos: Somente quando Contratado Treinamento Prático de Manutenções:
O treinamento deverá obrigatoriamente ser acompanhado pelo Supervisor da área de manutenção como aluno cortesia, incluindo seu teste final assim como os demais.
Não será permitido o aluno sair do momento do treinamento em hipótese alguma.
O tempo de treinamento prático será após as revisões do treinamento teórico e testes finais.

NOTA:
Ressaltamos que o Conteúdo Programático Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
ABNT NBR 10981 – Talhas de corrente com acionamento motorizado — Especificação;
ABNT NBR 11095 – Talhas de corrente com acionamento motorizado — Método de ensaio;
ABNT NBR 11327 – Requisitos de utilização de talhas de corrente com acionamento motorizado;
ABNT NBR 16324 – Talhas de corrente com acionamento manual — Requisitos e métodos de ensaios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
Protocolo – Guidelines American Heart Association;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Curso Manutenção de Talha Elétrica

Participantes sem experiência:
Carga horária mínima = 80 horas/aula

Participantes com experiência:
Carga horária mínima = 40 horas/aula

Atualização (Reciclagem):
Carga horária mínima = 20 horas/aula

Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada – (Stakeholder): Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais: Curso Manutenção de Talha Elétrica

Funcionamento da alavanca: através do movimento alternativo da alavanca, transmite-se o movimento de giro ao pinhão central. O movimento alternativo é possível devido ao gatilho da alavanca que permite o giro livre em um sentido e com transmissão de força (torque) no outro. Permite, também, o giro livre da alavanca nos dois sentidos e seleciona os movimentos de elevação e descida da carga. Tem três posições: subida, neutra e descida. O movimento no sentido horário é para elevação e para descida é no sentido anti-horário.

Funcionamento da roseta: A roseta é um dispositivo que permite deixar livre a corrente de carga; ela libera o freio da talha para permitir movimentos rápidos de aproximação do gancho à carga. Para deixar livre a corrente (desbloquear o freio), basta colocar o gatilho da alavanca na posição neutra, segurar a corrente com a mão e girar a roseta no sentido anti-horário até a trava do freio se encaixar na cava existente na arruela do pinhão central. Para bloquear o freio, basta segurar a corrente com uma das mãos, com a outra, girar a roseta no sentido horário até ouvir o ruído do gatilho do freio na catraca (o conjunto do freio voltará a funcionar).

Funcionamento do freio: O conjunto do freio possibilita o movimento da carga (elevação e descida) e a parada da mesma em qualquer posição dentro da altura de elevação da carga. Consta do cubo central que possui uma rosca de oito entradas, nele são montadas duas arruelas de fibra e entre elas a catraca. A coroa é rosqueada ao cubo central, formando um bloco quando está apertada. O cubo central transmite o giro ao pinhão central através de uma chaveta. O movimento de elevação (alavanca gira no sentido horário) é transmitido ao cubo central e, deste ao pinhão central, porque a coroa aperta o conjunto criando o atrito das arruelas de fibra com os outros componentes.

O movimento de descida (a alavanca gira no sentido anti-horário) acontece porque a coroa é desapertada, o atrito das arruelas de fibra diminui, permitindo que a carga desça devido a ação da força da gravidade (peso) sobre ela. Contudo, este movimento de descida é limitado pois o pinhão central gira no sentido horário, provocando o aperto da coroa e, consequentemente, criando o atrito entre os elementos.

O movimento para porque o gatilho do freio trava a catraca não permitindo seu giro no sentido anti-horário (descida). Pode-se afirmar, portanto, que o sistema é auto-travante, o próprio movimento de descida provoca a frenagem da talha. Para a carga descer é necessário o movimento alternado da alavanca pois o giro no sentido anti-horário desaperta a coroa, liberando o freio sucessivamente.

Fonte: Manual de Manutenção Berg Steel

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

url Foto

Licensor’s Author: Reflex-Ajans – Freepik.com

Curso Manutenção de Talha Elétrica: Consulte-nos.
