Curso como Elaborar Laudo de Tubulações PRFV

Introdução; Metodologia; Definição PEAD;
Metrologia Básica; Critérios de Aceitação e rejeição dos lotes;
Inspeção e Auditoria no(s) fornecedor(s) e rastreabilidade de insumos (resinas, fibras de reforços, aditivos de polimerização, pigmentos etc)
Técnicas de Amostragem; Aspectos visuais do produto:
Caracterização físico-química do produto;
Classes de Pressão Hidrostática para tubos PEAD;
Classes de rigidez e pressão de tubos PEAD;
Comprimentos Nominais, Comprimentos Reais, Médias, Tolerâncias e Desvios Metrológicos;
Condições de conformidade e não conformidades;
Condições específicas e Condições gerais de projeto e critérios de inspeção de recebimento;
Conferência da embalagem (Tipo de Conteudo);
Deve-se verificar possíveis riscos ou deformações nos produtos;
Analizar a uniformidade do material (livre de ranhuras, trincas, descamação, afundamentos etc);
Origem (fabricação):
Quais materias foram adquiridos e em quais quantidades;
Marcação, data e lote de fabricação;
Certificado de qualidade;
Liberação do orgão fiscalizador do comprador (quando necessário);
Definições:
Composto Olefínico Polietileno de Alta Densiddade PEAD – Extrusão contínua;
Diâmetro Externo Médio (DEM):
Razão entre o perímetro externo do tubo, em mm, pelo número 3,142, arredondado para o 0,1 mm mais próximo.
Diâmetro Externo Nominal (DE):
Simples número que serve para classificar em dimensões os elementos de tubulações (tubos, juntas, conexões e acessórios) e que corresponde aproximadamente ao diâmetro externo do tubo em mm. Não deve ser objeto de medição.
Espessura Mínima De Parede (e):
Menor espessura, em milímetros, no perímetro em uma seção qualquer do tubo;
Master Batch (Pigmentacão / Aditivacão);
Máxima Pressão de Operação (MPO); Ovalização do Tubo;
Pressão Hidrostática Interna (PHI); Pressão Nominal (PN);
Ruptura Dúctil; Ruptura Frágil; Tensão Circunferencial (σ);
Lote De Fabricação/ Rastreabilidade; Propriedades Mecânicas e Químicas;
Resistência e Módulo de Flexão; Resistência e Módulo de Tração;
Elongação Percentual na Ruptura;
Resistência a Trincas e Deformações por estresse ambiental;
Critérios de “Hydrostatic Design Basis” Projeto Hidrostático Básico (HDB);
Strain Corrosion;
Tipos e Definições de Junta elástica para tubos PE e PP – ponta / bolsa;
Critérios de Inspeção de Juntas elásticas (JE);
Como elaborar Relatório de Inspecão de Manutenção.
Testes e ensaios não destrutivos;
Inspeção Visual; Verificação das Conexões;
Verificação de suportes e fixações; Testes de pressão;
Avaliação e Análise da integridade estrutural; Qualidade de reparos;
Lacres, Código de Rastreio por QR Code;

Complementos da Atividade – Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate – NBR 16710;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios – NBR 14276;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança: Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade a fim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Entendimentos sobre Ergonomia, Análise de Posto de Trabalho e Riscos Ergonômicos.

Noções básicas de:
HAZCOM – Hazard Communication Standard (Padrão de Comunicação de Perigo);
HAZMAT – Hazardous Materials (Materiais Perigosos);
HAZWOPER – Hazardous Waste Operations and Emergency Response (Operações de Resíduos Operações Perigosas e Resposta a Emergências);
Ciclo PDCA (Plan-Do-Check-Act) – ISO 45001;
FMEA – Failure Mode and Effect Analysis (Análise de modos e efeitos de falha);
SFMEA – Service Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de serviços);
PFMEA – Process of Failure Mode and Effects Analysis (Análise de modos e efeitos de falha de Processos);
DFMEA – Design Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de Design);
Análise de modos, efeitos e criticidade de falha (FMECA);
Ferramenta Bow Tie (Análise do Processo de Gerenciamento de Riscos);
Ferramenta de Análise de Acidentes – Método TRIPOD;
Padrão de Comunicação e Perigo (HCS (Hazard Communication Standard) – OSHA.

Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.

NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Curso como Elaborar Laudo de Tubulações PRFV

Curso como Elaborar Laudo de Tubulações PRFV

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ASTM F2619 – “Especificação Padrão para Tubulação de Linha de Polietileno de Alta Densidade (PE)” foi desenvolvida especificamente para atender às exigentes e diversas necessidades da indústria de petróleo e gás – petróleo bruto, gás úmido ou seco, salmoura ou outra água de produção e multi-fluidos de fase;
abpe/M001 (Origem: ISO 4427/96 – abpe- associação brasileira de tubos poliolefínicos e sistemas);
abpe/M002 – abpe/M003 – abpe/M004 – abpe/M005 – abpe/M006 – abpe/M007 – abpe/M008 – abpe/M009 – abpe/M010 – abpe/M011 – abpe/M012 – abpe/P004;
NBR 9023 – NBR 9622 – NBR 11931;
ISO 1183 – DIN/ISO 1133;
ISO TR 9080 – ISO 12162 – ISO 11922-1;
ABNT NBR 7970 – Tubo de PRFV – Verificação da resistência circunferencial por pressão hidrostática interna – Método de ensaio;
ISO 4427 – ISO 4437 – Plásticos – Determinação da densidade por deslocamento – Método de ensaio;
NBR 14300 – Sistema de ramais prediais de água – Tubos, conexões e composto de polietileno PE – Determinação do tempo de oxidação indutiva;
ABNT NBR – 14302 – Tubos de polietileno PE – Determinação da retração circunferencial – Método de ensaio;
ABNT NBR 14303 – Sistemas de tubulação plástica – Tubos de polietileno PE – Verificação da resistência ao esmagamento – Método de ensaio;
ABNT NBR 9058 – Sistemas de ramais prediais de água – Tubos de polietileno PE – Determinação do teor de negro-de-fumo;
ABNT NBR 9023 – Termoplásticos – Determinação do índice de fluidez;
Plastics – Method for determining the density and relative density of non-celular plastics;
Plastics – Determination of the melt mass-flow rate (MFR) and the melt volume flow-rate (MVR) of thermoplastics;
Thermoplastics pipes for the transport of fluids – Standard extrapolation method for the long term resistance to constant internal pressure;
Thermoplastics materials for pipes and fittings for pressure applications pipes Classification and designation – overall service (design coefficient);
Thermoplastics pipes for the transport of fluids – Dimensions and tolerances. Metric series;
Polyethylene (PE) pipes for water supply – Specifications Buried polyethylene (PE) pipes for the supply of gaseous fuels;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Autor: Professor Moreira.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Curso como Elaborar Laudo de Tubulações PRFV

Curso como Elaborar Laudo de Tubulações PRFV

Participantes sem experiência:
Carga horária mínima = 80 horas/aula

Participantes com experiência:
Carga horária mínima = 40 horas/aula

Atualização (Reciclagem):
Carga horária mínima = 20 horas/aula

Atualização (Reciclagem): O empregador deve realizar Treinamento Periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.

Curso como Elaborar Laudo de Tubulações PRFV

Curso como Elaborar Laudo de Tubulações PRFV

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção específicos das atividades que serão exercidas.

Critérios dos Certificados da Capacitação ou Atualização:
Nossos certificados são numerados e emitidos de acordo com as Normas Regulamentadoras e dispositivos aplicáveis:
Emissão da A.R.T. (Anotação de Responsabilidade Técnica);
Nome completo do funcionário e documento de identidade;
Conteúdo programático;
Carga horária; Cidade, local e data de realização do treinamento;
Nome, identificação, assinatura e qualificação do(s) instrutor(es);
Nome, identificação e assinatura do responsável técnico pela capacitação;
Nome e qualificação do nosso Profissional Habilitado;
Especificação do tipo de trabalho;
Espaço para assinatura do treinando;
Informação no Certificado que os participantes receberam e-book contendo material didático (Apostila, Vídeos, Normas etc.) apresentado no treinamento.
Evidências do Treinamento: Vídeo editado, fotos, documentações digitalizadas, melhoria contínua, parecer do instrutor: Consultar valores.

Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter  emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100%  EAD  (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a  Portaria SEPRT n.º 915, de 30 de julho de 2019  –   NR 01 –  Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

LEI Nº 5.194, DE 24 DEZ 1966 – CONFEA:
“Seção III
Exercício Ilegal da Profissão
Art. 6º – Exerce ilegalmente a profissão de engenheiro, arquiteto ou engenheiro-agrônomo:
a) a pessoa física ou jurídica que realizar atos ou prestar serviços, públicos ou privados, reservados aos profissionais de que trata esta Lei e que não possua registro nos Conselhos Regionais:
b) o profissional que se incumbir de atividades estranhas às atribuições discriminadas em seu registro;
c) o profissional que emprestar seu nome a pessoas, firmas, organizações ou empresas executoras de obras e serviços sem sua real participação nos trabalhos delas;
d) o profissional que, suspenso de seu exercício, continue em atividade;
e) a firma, organização ou sociedade que, na qualidade de pessoa jurídica, exercer atribuições reservadas aos profissionais da Engenharia, da Arquitetura e da Agronomia, com infringência do disposto no parágrafo único do Art. 8º desta Lei.”

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

Certificado: Será expedido o Certificado para cada participante que atingir o aproveitamento mínimo de 70% (teórico e prático) conforme preconiza as Normas Regulamentadoras.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Curso como Elaborar Laudo de Tubulações PRFV

Saiba Mais: Curso como Elaborar Laudo de Tubulações PRFV

1 Objetivo
Esta Norma prescreve o método de verificação da resistência circunferencial de tubos de poliéster reforçado com fibra de vidro. quando submetidos a pressão hidrostática interna. sem causar esforços axiais de tração ou compressão no tubo.
2 Aparelhagem
Para a realização deste ensaio são necessários os seguintes aparelhos elou instrumentos. que através dos dispositivos de acoplamento e acessórios satisfaçam às seguintes condições.
2.1 Equipamento de pressurização capaz de elevar sem golpes a pressão hidrostática interna dos corpos-de-prova até o valor estabelecido na especificação correspondente. no intervalo de tempo compreendido entre 60 a 70 s.
2.2 Manómetro com registrador capaz de medir a pressão de ensaio. com precisão de t 2%. de capacidade tal que a pressão seja lida aproximadamente no meio da escala do aparelho.
2.3 Dispositivos de fechamento das extremidades do corpo-de-prova, capazes de permitir a livre movimentação amai. sem causar esforços de tração ou compressão no corpo-de-prova durante o ensaio.
2.3.1 A vedação dos dispositivos de fechamento pode ser interna ou externa ao corpo-de-prova.
2.4 Dispositivo que permita o apoio contínuo da geratriz inferior do corpo-de-prova durante o ensaio, para evitar a flexão do mesmo. quando estiver cheio de água.
2.5 Dispositivo hidráulico que permita encher o corpo com agua a (23x 5)’C e eliminar todo o ar do seu interior.
2.6 Acessórios para acoplamento do corpo-de-prova ao equipamento de pressão.
2.7 Acessórios (placas, tirantes, porcas, etc.) que mantenham os dispositivos de fechamento das extremidades do corpo-de-prova ancorados durante todo o ensaio.
2.7.1 Nos ensaios de corpos-de-prova de tubos de grandes diâmetros. para aliviar os esforços solicitantes nos tirantes e dispositivos de fechamento das extremidades, pode-se empregar internamente um tubo conforme o dispositivo mostrado na Figura 1. e que pode substituir os tirantes. conforme a Figura 2.
2.7.2 Todos os acessos devem ter apoios convenientes de tal forma que seus pesos não sejam suportados pelo corpo-de-prova.
3 Execução do ensaio
3.1 Os corpos-de-prova devem ser segmentos de tubo com comprimento mínimo de três vezes o diâmetro externo.
3.2 As extremidades do corpo-de-prova devem ser cortadas em esquadro: se a vedação dos dispositivos de fechamento das extremidades for externa ao corpo-de-prova. este deve ter suas extremidades com acabamento de forma a permitir a perfeita estanqueidade da vedação. O acabamento das extremidades do corpo-de-prova deve ter comprimento igual à profundidade de encaixe do dispositivo de fechamento.
3.3 Montar o corpo-de-prova nos dispositivos de fechamento das extremidades e nos acessórios de ancoragem. apoiando-o de forma continua ao longo de sua geratriz. 3.4 Encher o corpo-de-prova com água a (23 t 5)t. tomando-se cuidado para eliminar todo ar contido em seu interior.
3.5 Aplicar a pressão hidrostática interna. de forma crescente e continua, sem golpes, até atingir o valor estabelecido na especificação, no intervalo de tempo compreendido entre 60 a 70 s. 3.6 Atingido o valor máximo. a pressão de ensaio deve ser mantida durante 10 min, durante os quais deve-se observar a ocorrência de ruptura ou exsudação: em seguida a pressão deve ser aliviada gradativamente até o valor zero.
4 Resultados
4.1 Cada corpo-de-prova deve ser identificado completamente, devendo esta identificação conter no mínimo:
a) especificação do tubo;
b) diâmetro nominal DN;
c) pressão de ensaio:
d) temperatura de ensaio;
e) codificação para efeito de referência aos tubos que constituem a amostra.
4.2 No caso dos corpos-de-prova que romperam ou exsudaram antes do término do ensaio. mencionar a pressão em que ocorreu a ruptura ou exsudação.
4.2.1 No caso de se observar ruptura das extremidades do corpo-de-prova ou que subsista dúvida de que tenha sido causada por esforços estranhos ao ensaio ou imperícia na montagem das peças de extremidades. o ensaio deve ser repetido com novo corpo-de-prova.
Fonte: ABNT NBR 7970.

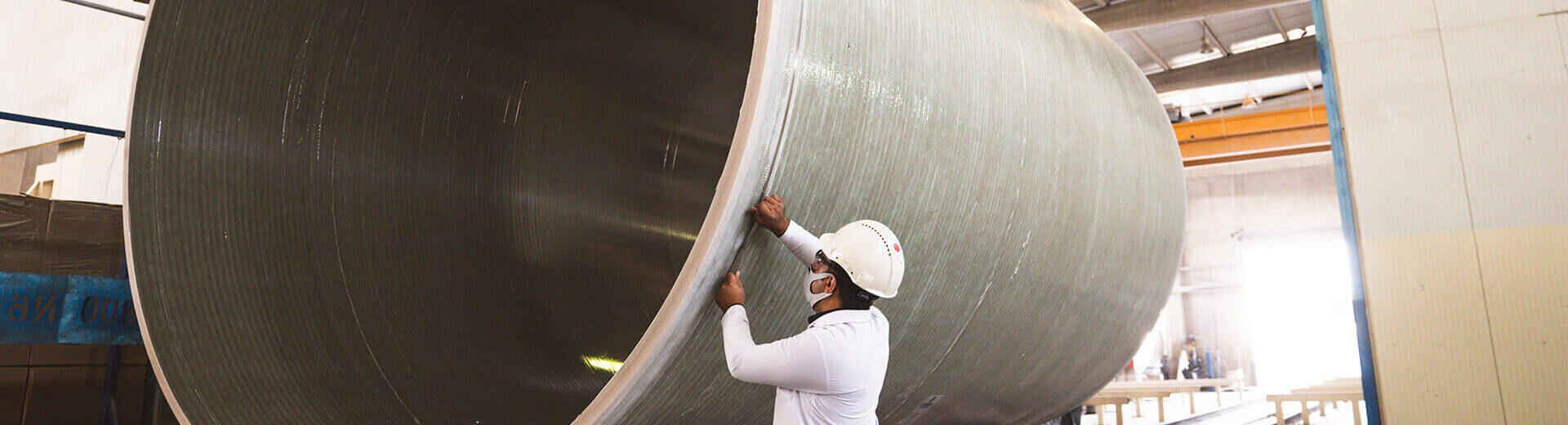

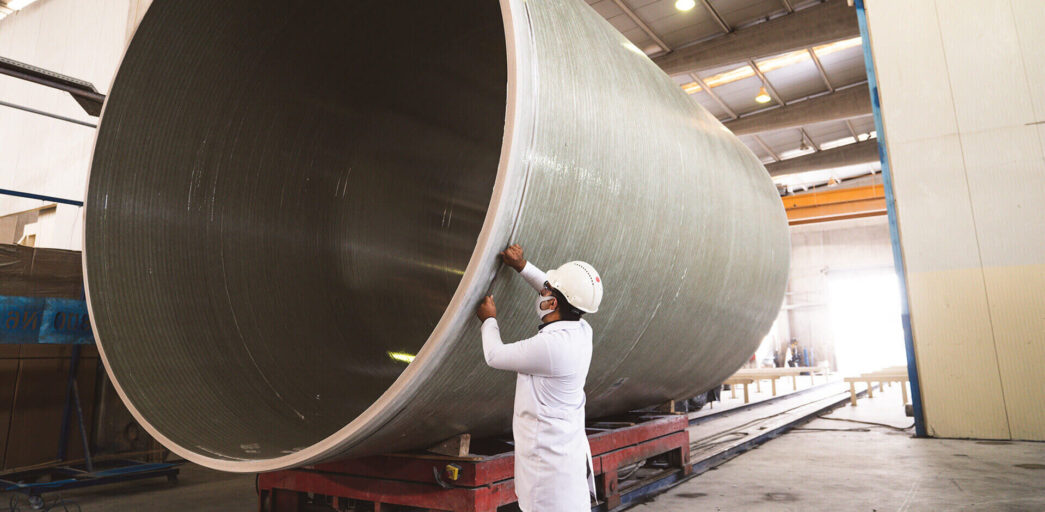

Curso como Elaborar Laudo de Tubulações PRFV: Consulte-nos.
