Nome Técnico: Execução da Análise de Emissão de Gases Poluentes por Opacímetro – NBR 14489 Motor Diesel – Analise e Determinação dos Gases e do Material Particulado emitido por motores + Elaboração do Relatório Técnico e ART
Referência: 60136
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.

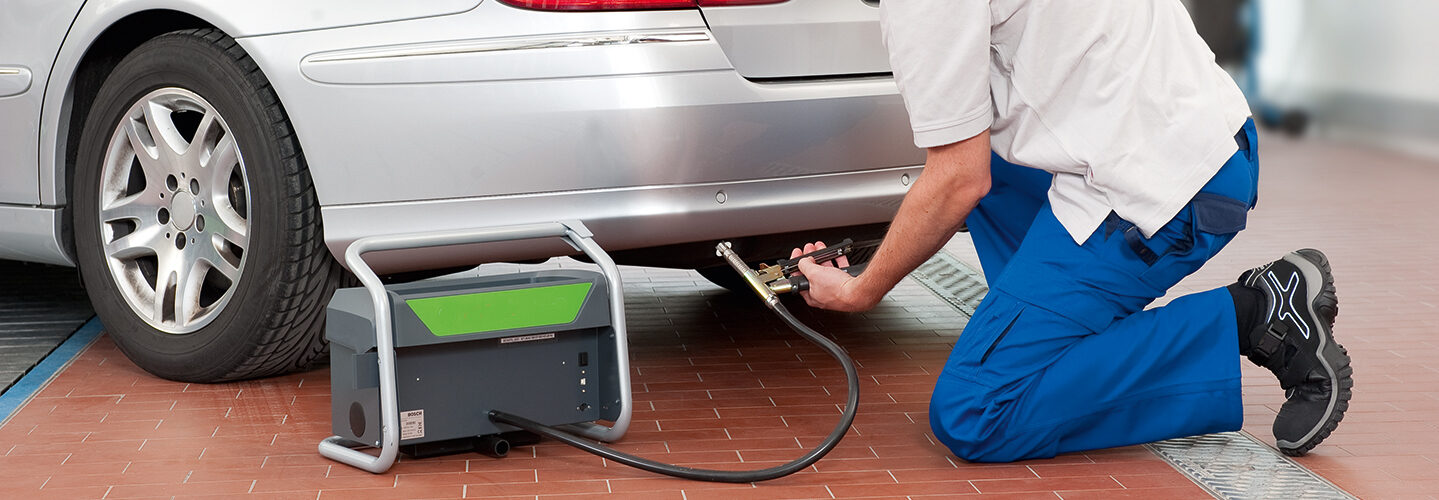

Análise dos Gases por Opacímetro
A Análise dos Gases por Opacímetro tem por intuito a verificação do nível de opacidade resultante da passagem de luz emitida pelo equipamento sobre a fumaça da exaustão das máquinas, equipamentos ou veículos alimentados por combustão. A análise de Ringelmann é antecessora a esta, portanto, a análise de gases por opacímetro não é necessária caso o objeto avaliado tenha sido reprovado na escala de Ringelmann.
Qual a Diferença de Análise de Ringelmann e Análise dos Gases por Opacímetro?
