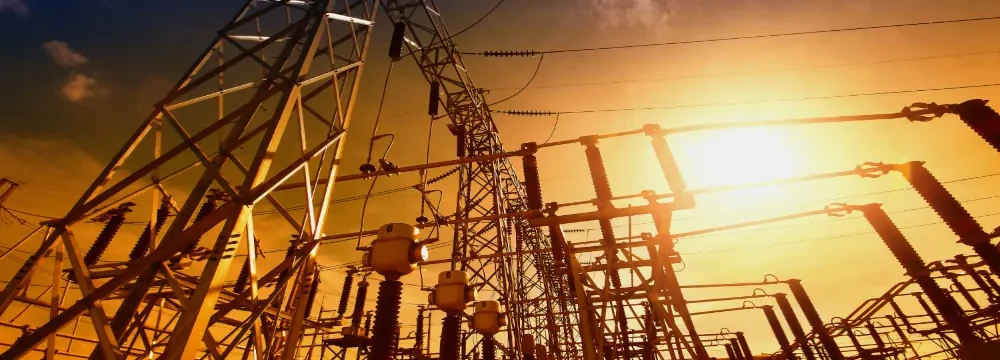

FONTE: FREEPIK AUT
Nome Técnico: Execução de Análise e Medição de Níveis de Referências Para Exposição a Campos Elétricos e Magnéticos na Frequência de 50 Hz e 60 Hz NBR 25415
Referência: 193423
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Análise Campos Elétricos Magnéticos:
A Análise de Medição e Níveis de Referências Para Exposição a Campos Elétricos e Magnéticos na Frequência de 50 Hz e 60 Hz conforme NBR 25415 estabelece a metodologia de medição e níveis de referência para exposição a campos elétricos e magnéticos de 50 Hz e 60 Hz para o público geral, ao redor das instalações de geração, transmissão e distribuição de energia elétrica acima de 1 kV.
NOTA: Os valores de referência para a população ocupacional nos ambientes de trabalho são definidos em outros documentos legais.
Como deve ser o Processo das Análise Campos Elétricos Magnéticos?
A NBR 25415 fornece um guia para medição dos valores eficazes do estado permanente de campos elétricos e magnéticos quase estáticos que têm componentes de frequência de 50 Hz e 60 Hz. Fontes de campos quase estáticos incluem dispositivos que operam nas frequências industriais, produzindo campos nessas frequências e suas harmônicas.
Os limites de magnitude abordados por esta Norma são de 100 nT a 100 mT e 1 V/m a 50 kV/m para campos magnéticos e campos elétricos, respectivamente. Quando medições fora desses limites são !tareadas, a maioria das provisões desta Norma ainda se aplica, porém, algumas provisões, como especificação da incerteza e o procedimento de calibração, podem precisar de modificações.
O que é Magnetômetro de núcleo saturável?
Instrumento desenvolvido para medir campos magnéticos por meio do uso das características magnéticas não lineares de uma sonda ou elemento sensitivo que possui núcleo ferromagnético.
O que é medidor da densidade do fluxo magnético:
Trata-se do medidor desenvolvido para medir a densidade do fluxo magnético. de baixo peso, operado por bateria, que fornece uma leitura em tempo real e pode ser convenientemente segurado pela mão, a fim de fazer um mapeamento em diferentes localizações. Os medidores de campos magnéticos consistem em duas partes: a sonda ou elemento campo-sensor e um detector que processa o sinal da sonda e indica o valor eficaz do campo magnético em mostrador analógico ou digital.
O que define a Norma NBR 25145 sobre Análise Campos Elétricos Magnéticos?
a) define a terminologia;
b) identifica os requisitos de especificação do medidor de campo;
c) especifica os requisitos aplicáveis à incerteza da instrumentação;
d) especifica as características gerais dos campos;
e) especifica os princípios operacionais da instrumentação;
O especifica os métodos de medição. As fontes de incerteza durante a calibração e a medição também são identificadas, e um guia é fornecido a respeito de como devem ser combinadas, a fim de determinar a incerteza total da medição.
Com respeito à medição de campo elétrico, a NBR 256145 considera apenas a medição da intensidade do campo elétrico não perturbado em um ponto no espaço (o campo elétrico antes da introdução do medidor de campo e do operador).
A NBR 15145 aplica-se a todas as instalações de geração, transmissão e distribuição de energia elétrica operadas na frequência de 501-1z ou 60 Hz, definida conforme a ABNT NBR 5460, envolvendo:

-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Escopo Normativo
Referências Normativas
Validade
Complementos
Saiba mais
Escopo Normativo
Análise Campos Elétricos Magnéticos:
Escopo; Termos e definições; Símbolos;
Critérios para estabelecimento de valores de referência;
Restrição básica; Nível de restrição básica; Modelagem matemática;
Níveis de referência; Medição de campos magnéticos alternados;
Especificações dos instrumentos; Incerteza dos instrumentos (Exatidão);
Escala de magnitude; Banda passante; Faixas de operação de temperatura e de umidade;
Fontes de potência; Legibilidade da escala; Dimensões do instrumento;
Compatibilidade eletromagnética; Fator de pico; Durabilidade;
Peso; Calibração; Incerteza da medição;
Registrando e reportando os resultados de medições;
Procedimento de medição; Medição da exposição humana;
Critérios de medição; Medição de campos elétricos alternados;
Especificações de instrumentos; Incerteza dos instrumentos;
Especificações de instrumentos; Incerteza dos instrumentos; Escala de magnitude;
Banda passante; Variações de temperatura e umidade na operação;
Fontes de potência; Legibilidade da escala; Dimensões do instrumento;
Compatibilidade eletromagnética; Campo magnético na frequência industrial;
Durabilidade; Pêso; Calibração; Incerteza da medição; Registrando e reportando os resultados de medições;
Procedimento de medição; Medindo a exposição humana; Critérios de medição;
Características gerais de campos elétricos e magnéticos;
Medidores de densidade de fluxo magnético (medidores de campo magnético);
Instruções para medições; Características gerais de medidores de campo magnético;
Teoria de operação (bobinas); Metas e métodos de medição;
Medidores de intensidade de campo elétrico (medidores de campo elétrico);
Instruções para medições; Características gerais dos medidores de campo elétrico;
Teoria de operação; Medidores de espaço livre; Medidores de referência de terra;
Medidores eletro-ópticos; Metas e métodos de medição;
Instrumentação de medição de campo magnético estático; Unidades;
Constantes úteis da física; Relação entre unidades;
Amplitudes de campo magnético oscilante e girante para os casos de polarização elíptica, polarização linear e polarização circular;
Campo magnético para corrente de condutores retos e circulares;
Vista esquemática do medidor simples de campo magnético com sonda do tipo bobina;
Circuito equivalente aproximado de uma bobina de sonda quando conectada ao detector;
Pontos de dispersão mostrando o campo magnético;
Arranjo experimental que pode ser usado para determinar os efeitos de proximidade do observador;
Geometrias do medidor de espaço livre de eixo único;
Projetos de sondas planas usadas em medidores de campo elétrico de referência de terra;
Sonda para medidor de campo elétrico de efeito;
Níveis de referência em valor eficaz de exposição a campos elétricos e magnéticos;
Níveis de referência em valor eficaz de exposição a campos elétricos e magnéticos para o público em geral em função da frequência da componente de campo; Limites de distúrbio de tensão nos terminais da rede elétrica;
Fonte: NBR 25145
Complementos da Atividade – Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate – NBR 16710;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios – NBR 14276;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança: Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade a fim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Entendimentos sobre Ergonomia, Análise de Posto de Trabalho e Riscos Ergonômicos
Noções básicas de:
HAZCOM – Hazard Communication Standard (Padrão de Comunicação de Perigo);
HAZMAT – Hazardous Materials (Materiais Perigosos);
HAZWOPER – Hazardous Waste Operations and Emergency Response (Operações de Resíduos Operações Perigosas e Resposta a Emergências);
Ciclo PDCA (Plan-Do-Check-Act) – ISO 45001;
FMEA – Failure Mode and Effect Analysis (Análise de modos e efeitos de falha);
SFMEA – Service Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de serviços);
PFMEA – Process of Failure Mode and Effects Analysis (Análise de modos e efeitos de falha de Processos);
DFMEA – Design Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de Design);
Análise de modos, efeitos e criticidade de falha (FMECA);
Ferramenta Bow Tie (Análise do Processo de Gerenciamento de Riscos);
Ferramenta de Análise de Acidentes – Método TRIPOD;
Padrão de Comunicação e Perigo (HCS (Hazard Communication Standard) – OSHA;
NOTA:
Ressaltamos que o Escopo Geral do Serviço poderá ser alterado, atualizado ou excluído itens conforme inspeção in loco pelo nosso Perito Avaliador.
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Geral do Serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas
Análise Campos Elétricos Magnéticos:
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NBR 25415 – Análise de Medição e Níveis de Referências Para Exposição a Campos Elétricos e Magnéticos na Frequência de 50 Hz e 60 Hz;
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Análise Campos Elétricos Magnéticos:
Validade
Análise Campos Elétricos Magnéticos:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Análise Campos Elétricos Magnéticos:
Complementos
Análise Campos Elétricos Magnéticos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Análise Campos Elétricos Magnéticos
Saiba mais
Saiba Mais: Análise Campos Elétricos Magnéticos::
7 Medição de campos magnéticos alternados
7.1 Especificações dos instrumentos Os vários tipos de instrumentos disponíveis para caracterizar campos magnéticos quase estáticos são descritos em 6.1.
Os instrumentos devem estar acompanhados de informação adequada, incluindo suas especificações e manual de instrução claramente redigidos. para habilitar os usuários a determinar a conformidade desta Norma. ajudando-os a operar corretamente o medidor de campo, e para avaliar a utilidade de aplicação do dispositivo para o usuário. Procedimentos de operações complexas devem ser evitados. As especificações que devem ser fornecidas e/ou satisfeitas estão em 7.1.1 a 7.1.11. NOTA Instrumentos que não obedecem às especificações a seguir podem ser usados se demonstrado que, dentro das condições em que eles forem utilizados, os resultados obtidos não sejam significativamente diferentes. Por exemplo para um medidor com um detectar de média retificada, com ou sem um estágio integrador, pode ser mostrado que as harmônicas no campo são desprezíveis se o instrumento for calibrado na frequência fundamental do campo.
7.1.1 Incerteza dos instrumentos (Exatidão)
O sistema de medição para campos magnéticos alternados deve indicar o valor eficaz do campo magnético uniforme, com uma incerteza menor que 10 % da leitura mais 20 nT. para mais ou para menos, após os fatores de correção terem sido aplicados, se for apropriado. NOTA 1 A incerteza de um instrumento é determinada por várias componentes, como incerteza da calibração, variação da eletrônica com a temperatura, estabilidade e fontes de ruído externo. A incerteza mencionada anteriormente é associada com o projeto e o funcionamento de um medidor de densidade de fluxo magnético em um campo praticamente uniforme. O vaiar de 10 % refere-se á incerteza durante a calibração na faixa de frequência especificada e inclui aquelas no valor da densidade do fluxo magnético e as adicionais do processo de calibração (ver 7.2). O fator de abrangência é igual a 2.
A inclusão de 20 nT antecipa as incertezas instrumentais durante a calibração da escala mais sensível e quando os campos da ordem de 0,1 AT são medidos.
NOTA 2: Outras fontes da incerteza de medição e diretrizes para o seu tratamento são dadas em B.1 e 7.3, respectivamente.
7.1.6 Legibilidade da escala
A marcação analógica ou o mostrador digital de um medidor de campo magnético deve ser suficiente para ser facilmente lido na distância de um braço. Se mais de urna faixa de sensibilidade for fornecida, o valor máximo da escala na faixa selecionada deve ser indicado e as unidades devem ser de fácil interpretação. Para instrumentação com seleção de escala automática, a faixa de magnitude deve ser indicada em outro lugar, por exemplo, no manual do usuário. A instrumentação deve fornecer uma indicação clara das unidades que estão sendo mostradas. NOTA Recomenda-se que, para atender a esta Norma, a instrumentação produzida antes da sua publicação e que não indica as unidades seva fornecida com uma etiqueta apropriada para isto. Isso pode ser feito pelo usuário, que pode aplicar a etiqueta ao corpo do medidor.
7.1.7 Dimensões do instrumento
As dimensões do invólucro que contém o circuito detector e qualquer cabo de conexão devem ser fornecidas. O tamanho das sondas ou dos elementos sensores deve ser apropriado para a variação espacial do campo medido. Os elementos sensores devem ter uma área de 0.01 m2 ou menor. Com instrumentos de três eixos, os três elementos sensores devem ser centralizados (bobinas das sondas que têm um ponto central em comum) ou, se os elementos sensores não forem maiores que 0,05 m, eles têm que estar o mais próximo possível uns dos outros. A dimensão máxima do volume contendo as três bobinas das sondas combinadas não pode exceder 0,2 m As bobinas das sondas podem ter seções retas, circulares ou quadradas. Pequenos desvios dessas formas, como, por exemplo, onde bobinas concêntricas se cruzam, são permitidos.
As localizações e orientações das sondas que estão contidas dentro da caixa dos medidores de campo magnético devem ser claramente indicadas no instrumento ou no manual de instrução.
URL FOTO
