Laudo de Caldeiras NR 13 com A.R.T.

Toda caldeira deve possuir, no estabelecimento onde estiver instalada, a seguinte documentação devidamente atualizada:a) Prontuário da caldeira, fornecido por seu fabricante, contendo as seguintes informações:­ código de projeto e ano de edição;especificação dos materiais;­ procedimentos utilizados na fabricação, montagem e inspeção final; metodologia para estabelecimento da PMTA;­

Relatório Técnico de Caldeira

Laudo de Caldeiras NR 13

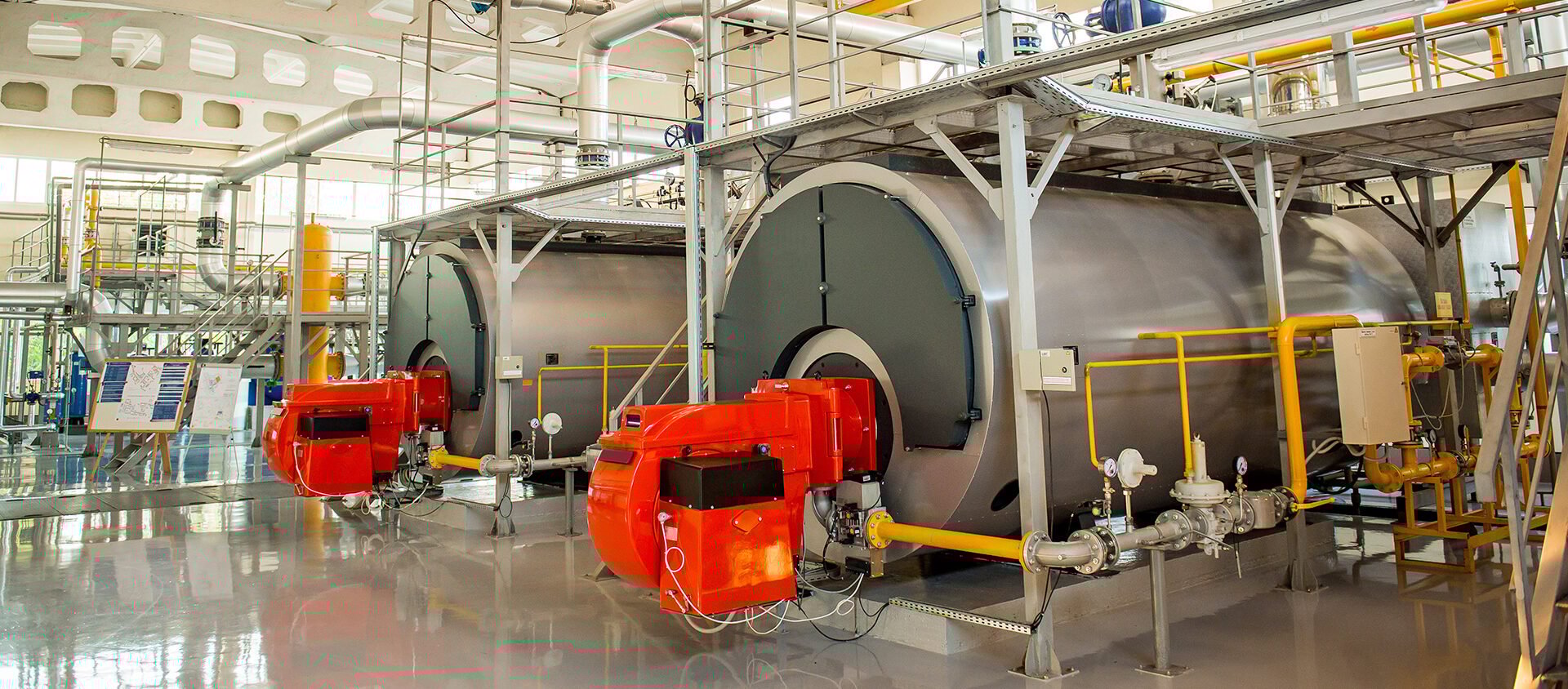

Laudo de Caldeiras NR 13 com A.R.T.
1 – Inspeção:
Analise da documentação técnica
Enquadramento
Classificação do equipamento
Inspeção Visual Externa.
Inspeção Visual Interna
Teste Hidrostático e/ou Inspeção com ultrassom
Registro Fotográfico

2 – Equipe técnica: Composta de Engenheiro Mecânico PH conforme item NR 13
3 – Documentação:Relatório em atendimento a NR 13 Recolhimento de ART
4 –  Inspeção visual interno lado fogo, lado água:
A caldeira deverá estar com as tampas dianteira e traseira aberta, os tubos escovados. No caso de caldeira de alvenaria, a caldeira deverá estar fria os acessos internos liberados, a fornalha deverá estar limpa.
5 – Inspeção visual externa:O local deverá estar limpo, os tubos escovados, acessos a parte superior da caldeira disponível.

IMPORTANTE: Laudo de Caldeiras NR 13 com A.R.T.
A NR 13 sofreu alteração, portaria 594 de abril de 2014, esta portaria determina que as tubulações ou sistemas de tubulações interligadas a caldeiras ou vasos de pressão devem ter procedimentos de inspeção, emissão de laudos, projeto original ou “PAR” Projeto de Alteração ou Reparo, vide NR-13 itens 13.6, 13.6-1, 13.6-2, 13.6.3, 13.6-4, o prazo para adequação termina em abril de 2015. As empresas que não conseguirem se enquadrar no prazo previsto na NR 13 deverão apresentar projetos para realizar adequação com prazo máximo de quatro anos a partir da publicação da portaria 594 (Abril de 2014).

Laudo de Caldeiras NR 13 com A.R.T.
Em conformidade com os artigos 187 e 188 da CLT. Estes trabalhos devem ser realizados por “Profissional Habilitado” engenheiro mecânico com CREA, que através de levantamentos de dados

Laudo de Inspeção Técnica de Caldeira

Laudo de Inspeção Técnica de Caldeira

dos equipamentos de sua empresa baseados na NR 13, será aberto o livro de registro das manutenções como também será feito projeto de instalação.
Laudo de Caldeiras NR 13 com A.R.T.
Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, executando-se os refervedores e equipamentos similares utilizados em unidades de processo. Para efeito desta NR, considera-se “Profissional Habilitado” aquele que tem competência legal para o exercício da profissão de engenheiro nas atividades referentes.

Saiba mais sobre  Laudo de Caldeiras NR 13 com A.R.T.
13.4.4 Inspeção de segurança de caldeiras.
13.4.4.1 As caldeiras devem ser submetidas a inspeções de segurança inicial, periódica e extraordinária.
13.4.4.2 A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local de operação, devendo compreender exame interno, seguido de teste de estanqueidade e exame externo.
13.4.4.3 As caldeiras devem obrigatoriamente ser submetidas a Teste Hidrostático – TH em sua fase de fabricação, com comprovação por meio de laudo assinado por PH, e ter o valor da pressão de teste afixado em sua placa de identificação.
Laudo de Caldeiras NR 13:
13.4.4.3.1 Na falta de comprovação documental de que o Teste Hidrostático – TH tenha sido realizado na fase de fabricação, se aplicará o disposto a seguir:
a) para equipamentos fabricados ou importados a partir da vigência desta NR, o TH deve ser feito durante a inspeção de segurança inicial;
b) para equipamentos em operação antes da vigência desta NR, a critério do PH, o TH deve ser realizado na próxima inspeção de segurança periódica.13.4.4.4 A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:
a) 12 (doze) meses para caldeiras das categorias A, B e C;
b) 15 (quinze) meses para caldeiras de recuperação de álcalis de qualquer categoria;
c) 24 (vinte e quatro) meses para caldeiras da categoria A, desde que aos 12 (doze) meses sejam testadas as pressões de abertura das válvulas de segurança.
Laudo de Caldeiras NR 13 com A.R.T.

13.4.4.10 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:
a) sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de comprometer sua segurança;
b) quando a caldeira for submetida à alteração ou reparo importante capaz de alterar suas condições de segurança;
c) antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por mais de 6 (seis) meses;
d) quando houver mudança de local de instalação da caldeira.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.4.14 O relatório de inspeção, mencionado no item 13.4.1.6, alínea “e”, deve ser elaborado em páginas numeradas contendo no mínimo:
a) dados constantes na placa de identificação da caldeira;
b) categoria da caldeira;
c) tipo da caldeira;
d) tipo de inspeção executada;
e) data de início e término da inspeção;
f) descrição das inspeções, exames e testes executados;
g) registros fotográficos do exame interno da caldeira;
h) resultado das inspeções e providências;
i) relação dos itens desta NR que não estão sendo atendidos;
j) recomendações e providências necessárias;
k) parecer conclusivo quanto à integridade da caldeira até a próxima inspeção;
l) data prevista para a nova inspeção de segurança da caldeira;
m) nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicosque participaram da inspeção.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.4.15 As recomendações decorrentes da inspeção devem ser registradas e implementadas pelo empregador, com a determinação de prazos e responsáveis pela execução.
13.4.4.16 Sempre que os resultados da inspeção determinarem alterações dos dados de projeto, a placa de identificação e a documentação do prontuário devem ser atualizadas.

LAUDO DE INSPEÇÃO DE CALDEIRAS NR 13
13.4 Caldeiras
13.4.1 Caldeiras a vapor – disposições gerais
13.4.1.1 Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, projetados conforme códigos pertinentes, excetuando-se refervedores e similares.

13.4.1.2 Para os propósitos desta NR, as caldeiras são classificadas em 3 (três) categorias, conforme segue:a) caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1960 kPa (19,98 kgf/cm2);
b) caldeiras da categoria C são aquelas cuja pressão de operação é igual ou inferior a 588 kPa (5,99 kgf/cm2) e o volume interno é igual ou inferior a 100 l (cem litros);
c) caldeiras da categoria B são todas as caldeiras que não se enquadram nas categorias anteriores.
13.4.1.3 As caldeiras devem ser dotadas dos seguintes itens:
a) válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
b) instrumento que indique a pressão do vapor acumulado;
c) injetor ou sistema de alimentação de água independente do principal que evite o superaquecimento por alimentação deficiente, acima das temperaturas de projeto, de caldeiras de combustível sólido não atomizado ou com queima em suspensão;
d) sistema dedicado de drenagem rápida de água em caldeiras de recuperação de álcalis, com ações automáticas após acionamento pelo operador;
e) sistema automático de controle do nível de água com intertravamento que evite o superaquecimento por alimentação deficiente.
13.4.1.4 Toda caldeira deve ter afixada em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:
a) nome do fabricante;
b) número de ordem dado pelo fabricante da caldeira;
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático de fabricação; (Vide condições na Portaria MTE n.º 594, de 28 de abril de 2014)
f) capacidade de produção de vapor;
g) área de superfície de aquecimento;
h) código de projeto e ano de edição.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.1.5 Além da placa de identificação, deve constar, em local visível, a categoria da caldeira, conforme definida no item 13.4.1.2 desta NR, e seu número ou código de identificação.13.4.1.6 Toda caldeira deve possuir, no estabelecimento onde estiver instalada, a seguinte documentação devidamente atualizada:
a) Prontuário da caldeira, fornecido por seu fabricante, contendo as seguintes informações:
código de projeto e ano de edição;
especificação dos materiais;
procedimentos utilizados na fabricação, montagem e inspeção final;
metodologia para estabelecimento da PMTA;
registros da execução do teste hidrostático de fabricação; ­ conjunto de desenhos e demais dados necessários para o monitoramento da vida útil da caldeira;
características funcionais;
dados dos dispositivos de segurança;
ano de fabricação;
categoria da caldeira;
b) Registro de Segurança, em conformidade com o item 13.4.1.9;
c) Projeto de Instalação, em conformidade com o item 13.4.2.1;
d) PAR, em conformidade com os itens 13.3.6 e 13.3.7;
e) Relatórios de inspeção, em conformidade com o item 13.4.4.14;
f) Certificados de calibração dos dispositivos de segurança.
13.4.1.7 Quando inexistente ou extraviado, o prontuário da caldeira deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a reconstituição das características funcionais, dos dados dos dispositivos de segurança e memória de cálculo da PMTA.

13.4.1.8 Quando a caldeira for vendida ou transferida de estabelecimento, os documentos mencionados nas alíneas “a”, “d”, e “e” do item 13.4.1.6 devem acompanhá-la.
13.4.1.9 O Registro de Segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado com confiabilidade equivalente onde serão registradas:
a) todas as ocorrências importantes capazes de influir nas condições de segurança da caldeira;
b) as ocorrências de inspeções de segurança inicial, periódica e extraordinária, devendo constar a condição operacional
da caldeira, o nome legível e assinatura de PH e do operador de caldeira presente na ocasião da inspeção.
13.4.1.10 Caso a caldeira venha a ser considerada inadequada para uso, o Registro de Segurança deve conter tal informação e receber encerramento formal.
13.4.1.11 A documentação referida no item 13.4.1.6 deve estar sempre à disposição para consulta dos operadores, do pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo o empregador assegurar pleno acesso a essa documentação.
13.4.2 Instalação de caldeiras a vapor
13.4.2.1 A autoria do projeto de instalação de caldeiras a vapor, no que concerne ao atendimento desta NR, é de responsabilidade de PH, e deve obedecer aos aspectos de segurança, saúde e meio ambiente previstos nas Normas Regulamentadoras, convenções e disposições legais aplicáveis.
13.4.2.2 As caldeiras de qualquer estabelecimento devem ser instaladas em casa de caldeiras ou em local específico para tal fim, denominado área de caldeiras.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.2.3 Quando a caldeira for instalada em ambiente aberto, a área de caldeiras deve satisfazer aos seguintes requisitos:
a) estar afastada de, no mínimo, 3,0 m (três metros) de outras instalações do estabelecimento;
de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2000 l (dois mil litros) de capacidade;
do limite de propriedade de terceiros;
do limite com as vias públicas;
b) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
c) dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
d) ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação atendendo às normas ambientais vigentes; e) dispor de iluminação conforme normas oficiais vigentes;
f) ter sistema de iluminação de emergência caso opere à noite.
13.4.2.4 Quando a caldeira estiver instalada em ambiente fechado, a casa de caldeiras deve satisfazer os seguintes requisitos:
a) constituir prédio separado, construído de material resistente ao fogo, podendo ter apenas uma parede adjacente a outras instalações do estabelecimento, porém com as outras paredes afastadas de, no mínimo, 3,0 m (três metros) de outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2000 l (dois mil litros) de capacidade;
b) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
c) dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;
d) dispor de sensor para detecção de vazamento de gás quando se tratar de caldeira a combustível gasoso;
e) não ser utilizada para qualquer outra finalidade;
f) dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
g) ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais vigentes;
h) dispor de iluminação conforme normas oficiais vigentes e ter sistema de iluminação de emergência.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.2.5 Quando o estabelecimento não puder atender ao disposto nos itens 13.4.2.3 e 13.4.2.4, deve ser elaborado projeto alternativo de instalação, com medidas complementares de segurança, que permitam a atenuação dos riscos, comunicando previamente a representação sindical dos trabalhadores predominante no estabelecimento.
13.4.2.6 As caldeiras classificadas na categoria A devem possuir painel de instrumentos instalados em sala de controle, construída segundo o que estabelecem as Normas Regulamentadoras aplicáveis.
13.4.3 Segurança na operação de caldeiras
13.4.3.1 Toda caldeira deve possuir manual de operação atualizado, em língua Portuguesa, em local de fácil acesso aos operadores, contendo no mínimo:
a) procedimentos de partidas e paradas;
b) procedimentos e parâmetros operacionais de rotina;
c) procedimentos para situações de emergência;
d) procedimentos gerais de segurança, saúde e de preservação do meio ambiente.
13.4.3.2 Os instrumentos e controles de caldeiras devem ser mantidos calibrados e em boas condições operacionais.
13.4.3.2.1 Poderá ocorrer a neutralização provisória nos instrumentos e controles, desde que não seja reduzida a segurança operacional, e que esteja prevista nos procedimentos formais de operação e manutenção, ou com justificativa formalmente documentada, com prévia análise técnica e respectivas medidas de contingência para mitigação dos riscos elaborada pelo responsável técnico do processo, com anuência do PH.
13.4.3.3 A qualidade da água deve ser controlada e tratamentos devem ser implementados, quando necessários, para compatibilizar suas propriedades físico-químicas com os parâmetros de operação da caldeira, sendo estes tratamentoS obrigatórios em caldeiras classificadas como categoria A, conforme item 13.4.1.2 desta NR.
13.4.3.4 Toda caldeira a vapor deve estar obrigatoriamente sob operação e controle de operador de caldeira.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.3.5 Será considerado operador de caldeira aquele que satisfizer o disposto no item A do Anexo I desta NR.
13.4.4 Inspeção de segurança de caldeiras.
13.4.4.1 As caldeiras devem ser submetidas a inspeções de segurança inicial, periódica e extraordinária.
13.4.4.2 A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local de operação, devendo compreender exame interno, seguido de teste de estanqueidade e exame externo.
13.4.4.3 As caldeiras devem obrigatoriamente ser submetidas a Teste Hidrostático – TH em sua fase de fabricação, com comprovação por meio de laudo assinado por PH, e ter o valor da pressão de teste afixado em sua placa de identificação.
13.4.4.3.1 Na falta de comprovação documental de que o Teste Hidrostático – TH tenha sido realizado na fase de fabricação, se aplicará o disposto a seguir:
a) para equipamentos fabricados ou importados a partir da vigência desta NR, o TH deve ser feito durante a inspeção de segurança inicial;
b) para equipamentos em operação antes da vigência desta NR, a critério do PH, o TH deve ser realizado na próxima inspeção de segurança periódica.
13.4.4.4 A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:
a) 12 (doze) meses para caldeiras das categorias A, B e C;
b) 15 (quinze) meses para caldeiras de recuperação de álcalis de qualquer categoria;
c) 24 (vinte e quatro) meses para caldeiras da categoria A, desde que aos 12 (doze) meses sejam testadas as pressões de abertura das válvulas de segurança.
13.4.4.5 Estabelecimentos que possuam Serviço Próprio de Inspeção de Equipamentos – SPIE, conforme estabelecido no Anexo II, podem estender seus períodos entre inspeções de segurança, respeitando os seguintes prazos máximos:
a) 24 (vinte e quatro) meses para as caldeiras de recuperação de álcalis;
b) 24 (vinte e quatro) meses para as caldeiras das categorias B e C;
c) 30 (trinta) meses para caldeiras da categoria A;
d) 40 (quarenta) meses para caldeiras especiais conforme, definição no item 13.4.4.6.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.4.6 As caldeiras que operam de forma contínua e que utilizam gases ou resíduos das unidades de processo como combustível principal para aproveitamento de calor ou para fins de controle ambiental podem ser consideradas especiais quando todas as condições seguintes forem satisfeitas:
a) estiverem instaladas em estabelecimentos que possuam SPIE citado no Anexo II;
b) tenham testados a cada 12 (doze) meses o sistema de intertravamento e a pressão de abertura de cada válvula de segurança;
c) não apresentem variações inesperadas na temperatura de saída dos gases e do vapor durante a operação;
d) existam análise e controle periódico da qualidade da água;
e) exista controle de deterioração dos materiais que compõem as principais partes da caldeira;
f) exista parecer técnico de PH fundamentando a decisão.
13.4.4.6.1 O empregador deve comunicar ao Órgão Regional do Ministério do Trabalho e Emprego e ao sindicato dos trabalhadores da categoria predominante no estabelecimento, previamente, o enquadramento da caldeira como especial.
13.4.4.7 No máximo, ao completar 25 (vinte e cinco) anos de uso, na sua inspeção subsequente, as caldeiras devem ser submetidas a uma avaliação de integridade com maior abrangência para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em condições de uso.
13.4.4.8 As válvulas de segurança instaladas em caldeiras devem ser inspecionadas periodicamente conforme segue:
a) pelo menos 1 (uma) vez por mês, mediante acionamento manual da alavanca, em operação, para caldeiras das categorias B e C, excluídas as caldeiras que vaporizem fluido térmico e as que trabalhem com água tratada conforme previsto no item 13.4.3.3; b) as válvulas flangeadas ou roscadas devem ser desmontadas, inspecionadas e testadas em bancada, e, no caso de válvulas soldadas, feito o mesmo no campo, com uma frequência compatível com o histórico operacional das mesmas, sendo estabelecidos como limites máximos para essas atividades os períodos de inspeção estabelecidos nos itens 13.4.4.4 e 13.4.4.5, se aplicável, para caldeiras de categorias A e B.
13.4.4.9 Adicionalmente aos testes prescritos no item 13.4.4.8, as válvulas de segurança instaladas em caldeiras podem ser submetidas a testes de acumulação, a critério do PH.
13.4.4.10 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:
a) sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de comprometer sua segurança;
b) quando a caldeira for submetida à alteração ou reparo importante capaz de alterar suas condições de segurança;
c) antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por mais de 6 (seis) meses;
d) quando houver mudança de local de instalação da caldeira.
13.4.4.11 A inspeção de segurança deve ser realizada sob a responsabilidade técnica de PH.
13.4.4.12 Imediatamente após a inspeção da caldeira, deve ser anotada no seu Registro de Segurança a sua condição operacional, e, em até 60 (sessenta) dias, deve ser emitido o relatório, que passa a fazer parte da sua documentação, podendo este prazo ser estendido para 90 (noventa) dias em caso de parada geral de manutenção.
13.4.4.13 O empregador deve informar à representação sindical da categoria profissional predominante no estabelecimento, num prazo máximo de 30 (trinta) dias após o término da inspeção de segurança, a condição operacional da caldeira.
13.4.4.13.1 Mediante o recebimento de requisição formal, o empregador deve encaminhar à representação sindical predominante no estabelecimento, no prazo máximo de 10 (dez) dias após a sua elaboração, a cópia do relatório de inspeção.
13.4.4.13.2 A representação sindical da categoria profissional predominante no estabelecimento poderá solicitar ao empregador que seja enviada de maneira regular cópia do relatório de inspeção de segurança da caldeira em prazo de 30 (trinta) dias após a sua elaboração, ficando o empregador desobrigado a atender os itens 13.4.4.13 e 13.4.4.13.1.
Laudo de Caldeiras NR 13 com A.R.T.
13.4.4.14 O relatório de inspeção, mencionado no item 13.4.1.6, alínea “e”, deve ser elaborado em páginas numeradas contendo no mínimo:
a) dados constantes na placa de identificação da caldeira;
b) categoria da caldeira;
c) tipo da caldeira;
d) tipo de inspeção executada;
e) data de início e término da inspeção;
f) descrição das inspeções, exames e testes executados;
g) registros fotográficos do exame interno da caldeira;
h) resultado das inspeções e providências;
i) relação dos itens desta NR que não estão sendo atendidos;
j) recomendações e providências necessárias;
k) parecer conclusivo quanto à integridade da caldeira até a próxima inspeção;
l) data prevista para a nova inspeção de segurança da caldeira;
m) nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.4.4.15 As recomendações decorrentes da inspeção devem ser registradas e implementadas pelo empregador, com a determinação de prazos e responsáveis pela execução.
13.4.4.16 Sempre que os resultados da inspeção determinarem alterações dos dados de projeto, a placa de identificação e a documentação do prontuário devem ser atualizadas.

Deixe uma resposta
