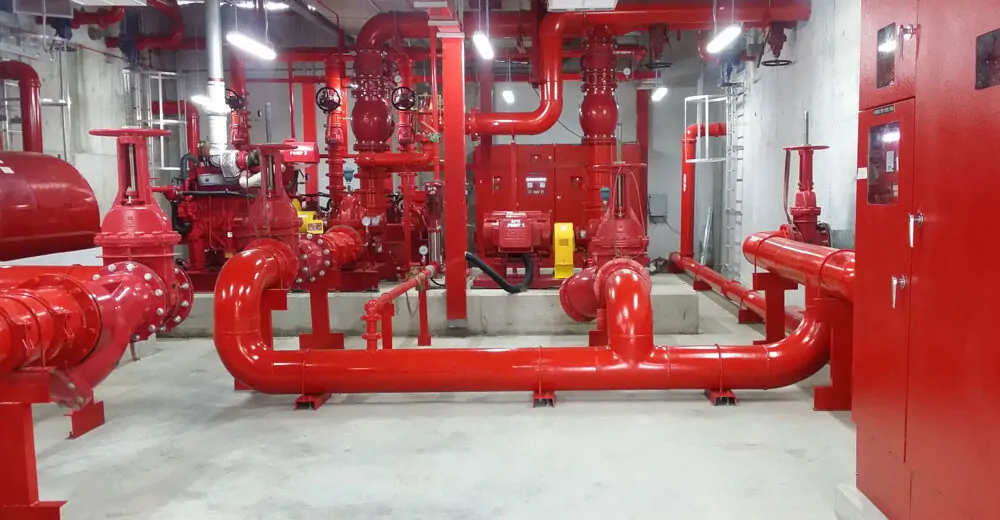

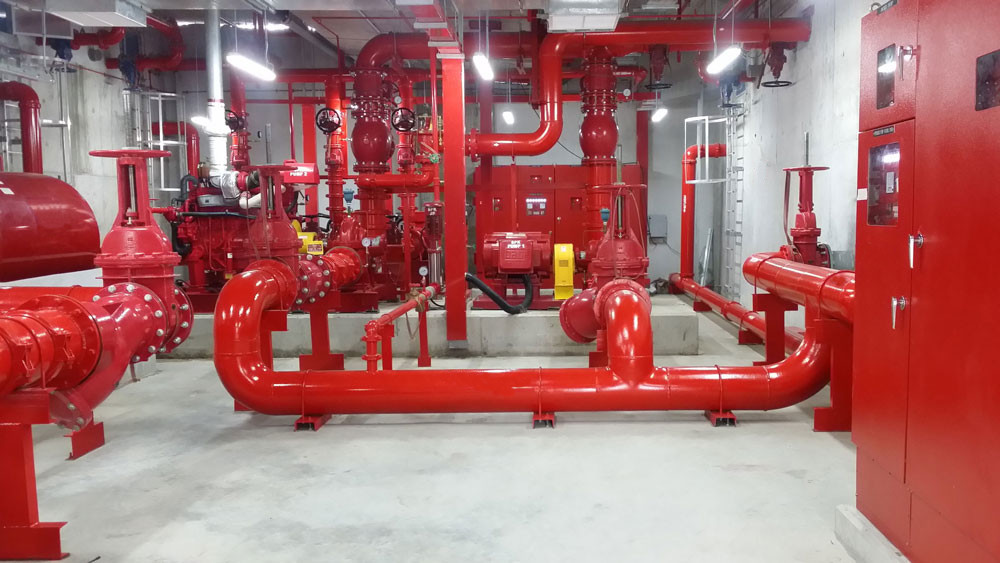

Inspeção de Bomba de Incêndio
Nome Técnico: Elaboração do Relatório Técnico de Inspeção de Bombas de Incêndio - NBR 13714 + ART
Referência: 13444
Inspeção de Bomba de Incêndio
O objetivo do Relatório de Inspeção de Bomba de Incêndio é efetuar a verificação completa das bombas que compõem o sistema de bombeamento contra incêndios para determinar as atuais condições, possíveis manutenções necessárias e documentar o resultado dos testes e verificações realizados, a fim de assegurar que a Brigada de Emergência encontre a Bomba de Incêndio em perfeita condição de funcionamento caso haja a necessidade em uma emergência, garantindo a segurança de todos os colaboradores da empresa.
O que é Bomba de Incêndio?
A bomba de incêndio é um equipamento utilizado para bombear água com vazão elevada para edificações comerciais, residenciais e industriais, para atendimento às necessidades de projeto. Existem vários tipos de bombas de Incêndio, podendo ter diferente vazão, pressão, capacidade, ser trifásica ou monofásica e os tipo de conexão na sucção e recalque.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
-
Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.
Não perca tempo, solicite uma proposta agora mesmo!
Inspeção de Bomba de Incêndio
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Objetivo;
Definições; Requisitos Gerais;
Requisitos Específicos;
Reservatórios;
Bombas de Incêndio;
Aceitação do Sistema;
Vistoria;
Plano de Manutenção;
Aplicabilidade do Sistema;
Combustão Interna;
Manutenção Local;
Painel de Comando;
Condição de Funcionamento;
Luva Elástica;
Válvula de Paragem;
Válvula de Retenção;
Válvula de Paragem;
Bombas Principais;
Hidrante de Instalação;
Vazão e Pressão;
Sucção Positiva;
Hidrantes e Mangotinhos;
Bomba elétrica;
Painel Energizado;
Bombas de Funcionamento;
Falta de Fase;
Bomba de Combustão Interna;
Baixa Carga de Bateria;
Fonte: NBR 13714
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Inspeção de Bomba de Incêndio
Inspeção de Bomba de Incêndio
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 13714 – Sistemas de Hidrantes e de Mangotinhos para Combate a Incêndio (25 Págs);
ABNT NBR 16021 – Válvula e Acessórios para Hidrantes – Requisitos e Métodos de Ensaio;
ABNT NBR 14276 – Brigada de Incêndio e Emergência – Requisitos e Procedimentos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Inspeção de Bomba de Incêndio
Inspeção de Bomba de Incêndio
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Inspeção de Bomba de Incêndio
Inspeção de Bomba de Incêndio
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Inspeção de Bomba de Incêndio
Saiba Mais: Inspeção de Bomba de Incêndio:
B.1 Geral
B.1.1 Quando o abastecimento é feito por bomba de incêndio, deverá possuir pelo menos uma bomba elétrica ou de combustão interna e está deverá abastecer exclusivamente o sistema.
B.1.2 As dimensões das casas de bombas devem ser tais que permitam acesso em toda volta das bombas de incêndio e espaço suficiente para qualquer serviço de manutenção local, nas bombas de incêndio e no painel de comando, inclusive viabilidade de remoção completa de qualquer das bombas de incêndio, permanecendo a outra em condição de funcionamento imediato.
B.1.3 As bombas de incêndio devem ser utilizadas somente para este fim.
B.1.4 As bombas de incêndio devem ser protegidas contra danos mecânicos, intempéries, agentes químicos, fogo ou umidade.
B.1.5 As bombas principais devem ser diretamente acopladas por meio de luva elástica, sem interposição de correias e correntes, possuindo a montante uma válvula de paragem e a jusante uma válvula de retenção e outra de paragem.
B.1.6 A automatização da bomba principal ou de reforço deve ser executada de maneira que, após a partida do motor, seu desligamento seja somente manual no seu próprio painel de comando, localizado na casa de bombas.
B.1.7 Pelo menos um acionamento manual para as bombas principal ou de reforço deve ser instalado em um ponto seguro da edificação e que permita fácil acesso.
B.1.8 O funcionamento automático é iniciado pela simples abertura de qualquer ponto de hidrante da instalação.
B.1.9 As bombas principais devem atingir pleno regime em aproximadamente 30 s após a sua partida.
B.1.10 As bombas de incêndio, preferencialmente, devem ser instaladas em condição de sucção positiva. Esta condição é conseguida quando a linha do eixo da bomba se situa abaixo do nível X de água. Admite-se que a linha de centro do eixo da bomba se situe 2 m acima do nível X de água, ou a 1/3 da capacidade efetiva do reservatório, o que for menor, acima do que é considerada condição de sucção negativa (ver figura B.1).
B.1.11 A capacidade das bombas principais, em vazão e pressão, é suficiente para manter a demanda do sistema de hidrantes e mangotinhos, de acordo com os critérios adotados.
B.1.12 Não é recomendada a instalação de bombas de incêndio com pressões superiores a 1 MPa.
B.1.13 Quando for necessário, manter a rede do sistema de hidrantes ou de mangotinhos devidamente pressurizada em uma faixa preestabelecida e, para compensar pequenas perdas de pressão, uma bomba de pressurização (Jockey) deve ser instalada; tal bomba deverá ter vazão máxima de 20 L/min.
B.1.13.1 A pressão máxima de operação da bomba de pressurização (Jockey) instalada no sistema deve ser igual à pressão da bomba principal, medida sem vazão (shul-off). Recomenda-se que o diferencial de pressão entre os acionamentos sequenciais das bombas seja de aproximadamente 100 kPa.
B.1.13.2 As automatizações da bomba de pressurização (Jockey) para ligá-la e desligá-la automaticamente e da bomba principal para somente ligá-la automaticamente devem ser feitas através de pressostatos instalados conforme apresentado na figura 8.2 e ligados nos painéis de comando e chaves de partida dos motores de cada bomba.
B.1.14 Um painel de sinalização das bombas principal ou de reforço, elétrica ou de combustão interna, deve ser instalado onde haja vigilância permanente, dotado de uma botoeira para ligar manualmente tais bombas, possuindo sinalização ótica e acústica, indicando pelo menos os seguintes eventos:
B.1.14.1 Bomba elétrica:
a) painel energizado;
b) bomba em funcionamento;
c) falta de fase;
d) falta de energia no comando de partida.
B.1.14.2 Bomba de combustão interna:
a) painel energizado;
b) bomba em funcionamento;
c) baixa carga da bateria;
d) chave seletora na posição manual ou painel desligado.
B.1.15 As bombas principais devem ser dotadas de manómetro para determinação da pressão em sua descarga. Nos casos em que foram instaladas em condição de sucção negativa, deverão também ser dotadas de manovacuômetro para determinação da pressão em sua sucção.
Fonte: NBR 13714
